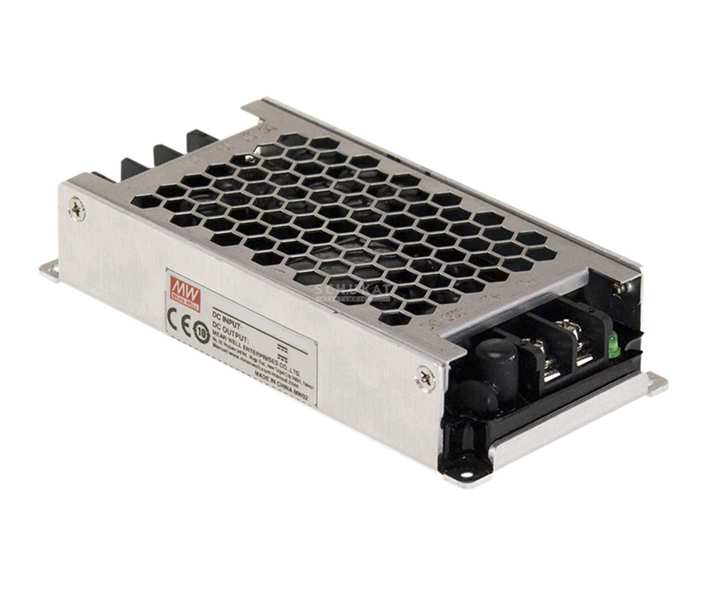

DCDC Wandler Inp 9-36V auf 12V 60W Konstanter Eingang 24V typisch

DCDC Wandler 9-36V auf 12V 5A im vergossenem Gehäuse + Eingang: 9-36V Automatisch auf Ausgang: 12V max. 5A 60Watt

• DCDC Wandler Eingang: 9-36V auf 12V Leistung 5A = 60W
• Spannungskonstanter für 12Volt Verbraucher aller Art

• geschlossene Bauform ( Lochcase Gehäuse )

• Innen komplett vergossen somit feuchtefest ausser der Schraubanschlüße
• Eingang zu Ausgang galvanisch getrennt ( Trenntrafo / Massetrenner )
• Gehäuse hat extra Klemme für Erdung ( ist NICHT mit Minus verbunden somit potentialfrei )
• 5x Schraubanschlüsse ( IN +/- Out +/- / Case PE )

• Halb gekapselt, Kühlung durch freie Luftkonvektion

• ultra kompakt und nur 25mm hoch

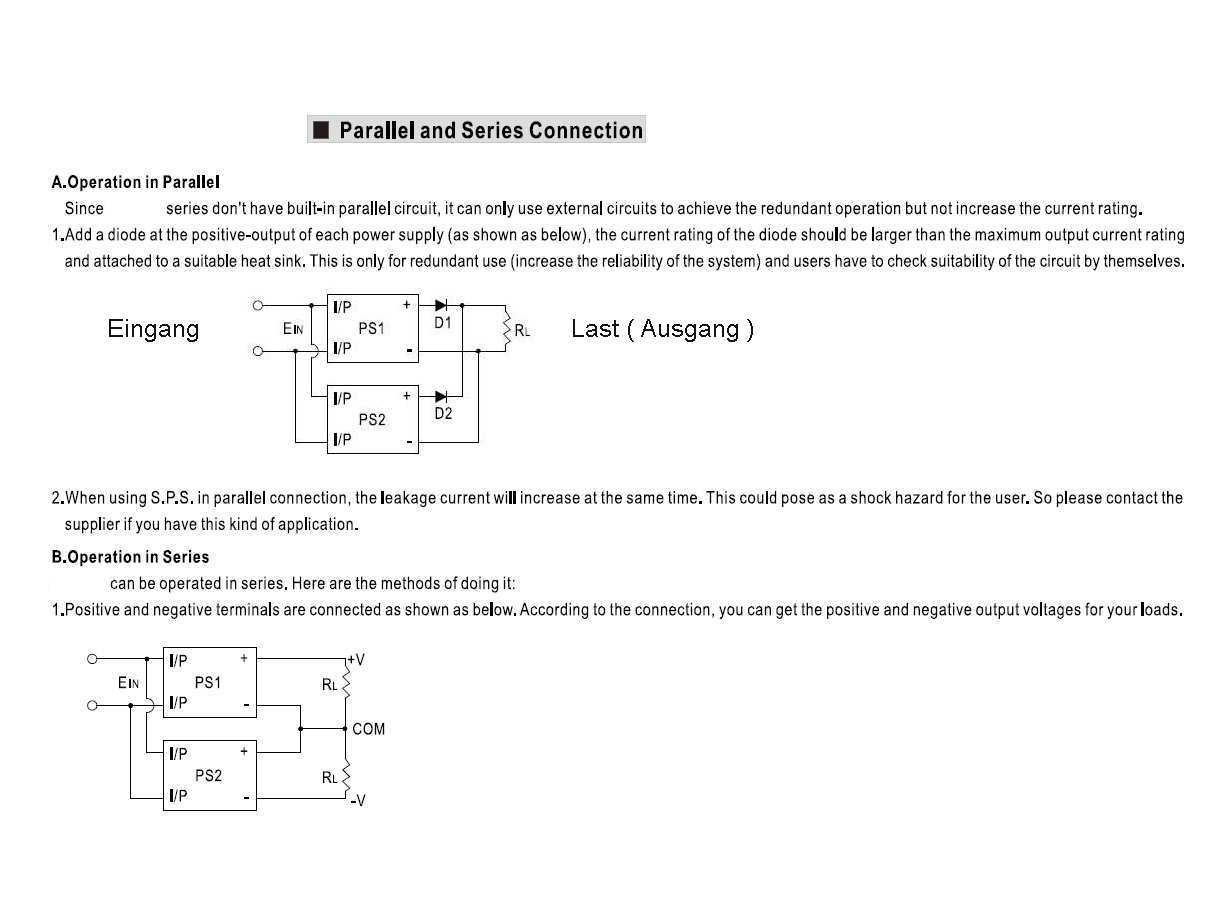

• Seriell und parallel Funktion für die Leistungserghöhung übe Diode am Ausgang siehe Plan

• keine Mindestbelastung erforderlich

• Schutz: Kurzschluss, Überlast, Überspannung, Eingangsverpolung

• eingebaute Konstantstrombegrenzung-Schaltung

• LED-Anzeige für Einschalten

• Ideal auch für KFZ, Caravan, Bus-, Bahn-, Straßenbahn-, U-Bahn

  nach EN50155 und EN45545-2 Bahnnorm u.a.

• geeignet für raue und sehr staubige Umgebungen mit hohen vibrationen und extremen Temperaturen

Technische Daten:

• Eingang: 9V...36V DC Gleichspannung ( Automatischer Weitbereicheingang auch 13,8V vom KFZ )
• Somit geeignet von 9V auf 12V / 12V auf 12V / 13,8V auf 12V / 15V auf 12V / 24V auf 12V usw
• Ausgang: 12V DC Gleichspannung
• Belastbarkeit Ausgang: 5A 60Watt ( 0-5A keine Mindestbelastung erforderlich )
• Überspannungsschutz Ausgang: 13,8-16,2V
• Wirkungsgrad: 92%
• Überlastschutz: 105...135%
• Ripple and Noise: 50mVpp
• Virationsfest bis 5G ( 10-500HZ ) IEC61373
• Ein-/Ausgangsisolation 4000V DC
• Betriebstemperaturbereich: -40...+70°C
• Lüftfeuchte im Bereich 5-95% nicht kondensierend

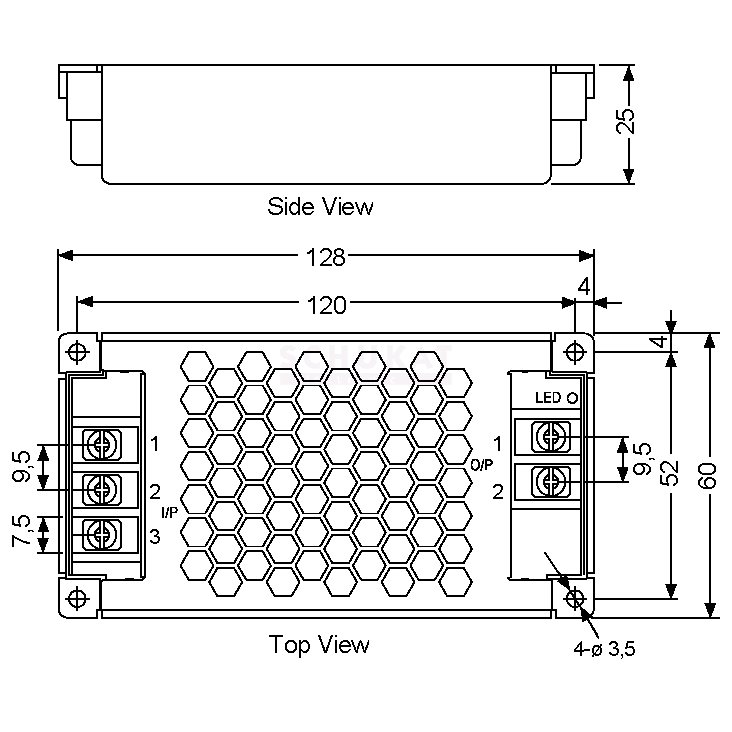

• Abmessungen: L: 128mm B: 60mm H: 25mm
• Gewicht nur 0,29Kg

Normen und Standards:

• EMC : EN55032 Class-A / EN55032 Class-B / EN6100-3-2 Class-A / EN6100-3-3 /
• ESD : EN61000-4-2 / EN61000-4-3 Level-X / EN61000-4-4 Level3+4 / EN6100-4-5 Level-3 / EN61000-4-6 Level-3
• Railway : EN45545-2 Fire protection / EN 50155 / IEC60571 IEC61373 / EN50121-3-2
• Safety : IEC60950-1 ( LVD )

Empfohlenes Zubehör fals benötigt ( ggf. Nummer unter Suche eingeben ) :

• Bst Nr 52-625-00790 = Kunststoffgehäuse IP65 mit Gummidichtung 200x120x77mm
• Bst Nr 31-843-00115 = Kabel-Sicherungshalter für Eingang ATC Rot
• Bst Nr 42-690-03050 = Kabelzugentlastung Einführung für Kabel 3-6,5mm
• Bst Nr 42-690-03010 = Kabelzugentlastung Einführung für Kabel 4-10mm
• Bst Nr   9-541-00310 = Schottky Diode 5A UF 0,67V ( nur benötigt bei parallel Schaltung mehrere DCDC Wandler )
• Bst Nr   9-640-00352 = Trenndiode mit Schraubkontakten 120A UF 0,89V
