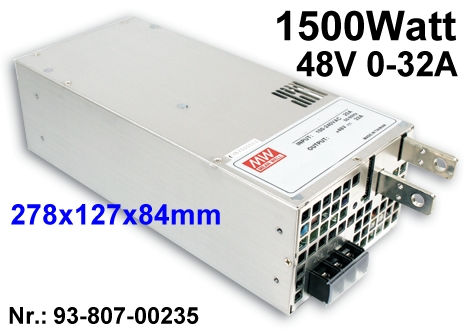

48V Netzteil 1500W 32A In 90-264V RSP1500-48 CASE einstellbar 43V-55V

48V Netzteil mit 450 Watt Leistung 48V bis 9,5A HRP450-Serie Schaltnetzteil mit umfangreichen Schutzfunktionen in geschlossene Ausführung. Eingangsspannungsbereich: 85...264Vac (47...63Hz) oder 124-370Vdc Gleichspannung  Leistung: 450 Watt max.  Ausgangsspannnung: 48V DC stabilisiert max. 9,5A  (0..9,5A)  Ausgangsspannung über Poti regelbar (40,4...55,2V)  Somit ist das Netzteil auf für folgende Spannungen geeignet 40.5V, 41V, 42V, 43V, 44V, 45V, 46V, 47V, 48V, 49V 50V, 51V, 52V, 53V, 54V, 55V 93-808-00948 LED Status Anzeige  Integrierte Remote Sens Funktion Kurzschlußfest Überlastschutz  Netzausfallüberbrückung 16ms  Setup- / Rise Time: 1000ms / 100ms  Überspannungschutz Ausgang: 57,6...67,2V  Hoher Wirkungsgrad: 89,5%  PMW fosc : 70KHz Soft-Start mit Strombegrenzung  Eingebauter Entstörfilter PFC  Geringe Restwelligkeit nur 240mV  100% Burn-In Test unter Vollast  Leistungsbegrenzung bei 105...135%  Einsatz Temperatur Bereich: -40°...+70°C  Schraubanschlüsse      Eingang: AC (L) / AC (N) / PE (FG)      Ausgang: 3x Plus (+) Klemme 4-6     Ausgang: 3x Minus (-) Klemme 1-3 Remote DC Signal (Remote Sens) CN100 4pol Stecker Metallgehäuse CASE Schlitzblechgehäuse Integrierter Lüfter für Kühlung  Abmessungen: L: 218mm H: 41mm B: 105mm  M4 Befestigungslöcher für optionalen Hutschienenclip M4 Gewinde seitlich Anstand: 18mm und 152,4mm M4 Gewinde Boden Anstand: 63,5mm oder 152,4mm  Gewicht: 1,2kg Passendes Zubehör wie Hutschienen-Clip siehe im Zubehör Register !  Art Nr  93-808-03250 oder 93-808-03280 siehe unter (Zubehör-Register) Art Nr  40-874-00390 optionales 8pol Remotekabel ( CN100 )

48V Hochleistungnetzteil geschlossene Bauform mit zwei integrierten Lüftern 1008Watt Leistung. Universell verewendbares 48VDC Netzteil Technische Daten: Eingangsspannungsbereich: 230Vac Autom. Weitbereichseingang 90..264Vac bzw 127..370Vdc Netzfreq: 47...63Hz Ausgangsleistung: 1008 Watt Ausgangsspannnung: 48Volt DC ( über Poti einstellbar 43...55V)  Ausgangsspannung über Poti regelbar (43...55V)  Somit ist das Netzteil auf für folgende Spannungen geeignet 43V, 44V, 45V, 46V, 47V, 48V, 49V 50V, 51V, 52V, 53V, 54V, 55V Ausgangsstrom / Belastbarkeit : 0-21A  Geringe Restwelligkeit 150mVp-p Netzausfallüberbrückung (bei 230V): 16ms Wirkungsgrad: 90%  Remote ON-OFF über Kontakte Schraubanschlüsse 2x Hauptlast für Lastkabel Kurzschlußfest  Überlastschutz  Überspannungschutz 115-135% (56,6-66,2V) Hoher Wirkungsgrad+0% Soft-Start mit Strombegrenzung  Eingeb.Entstörfilter 100% Burn-In Test unter Vollast Temperatur Einsatzbereich: -20°...+60°C Schraubanschlüsse: Pin 1: Input Nulleiter (N) Pin 2: Input Phase (L) Pin 3: Schutzleiter (PE) V+ = Ausgangsklemme (+) V- = Ausgangsklemme (-) CN50 = 12 Steuerkontakte (wenn benötigt) Befestigung über 3xM4 Gewinde im Boden oder Seitenteil 3xM4 (Gewinde im Gehäuse siehe Zeichnung)  Abmessungen: L:295mm B:127mm H:41mm Gewicht: 1.75kg

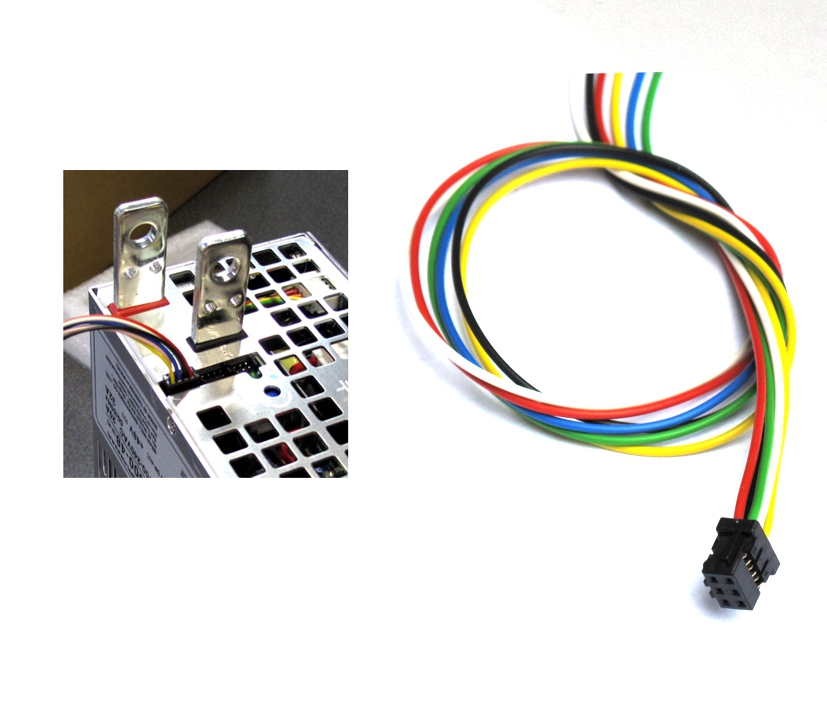

48V 50A Netzteil Hochleistungsnetzteil geschlossene Bauform mit zwei integrierten Lüftern 24/7 tauglich  Bis zu 3 dieser Netzteile können zusammengeschaltet werden auf 48V 150A 7200W = 7,2KW siehe weitere Bilder !  Technische Daten: Eingangsspannungsbereich: 230VAC typisch ( Auto.Range ) 180..264VAC 50/60Hz 47-63Hz oder 254..370V DC   Ausgangsleistung: 2400 Watt Ausgangsspannnung: 48Volt DC (einstellbar 43...56V) Gleichspannung   Belastbarkeit Ausgang: 0-50A Überlast bis auf max 112% der Nennleistung max Peak 56A kurzfristig  Geringe Restwelligkeit: 200mVp-p Überspannungsschutz Ausgang: 57,6...67,2V Netzausfallüberbrückung (bei 230V): 12ms Setup, Rise-Time: 1000ms, 80ms full load Hold up Time: 12ms at full load Load & Line Regulation: +/-0,5% Wirkungsgrad: 91,5% Remote ON-OFF (über optional erhältlichen Anschlusskit Mini-Pfostenverbinder Nr.: 40-874-00390  Schraubanschlüsse 2x Hauptlast Parallelbetrieb von bis zu 3 Netzteilen möglich siehe Plan Kurzschlußfest Überlastschutz 100-112% Hoher Wirkungsgrad 91,5%  Soft-Start mit Strombegrenzung  Eingebauter Entstörfilter 100% Burn-In Test unter Vollast Temp.-Bereich: -20°...+70°C Befestigung über 4xM4 Gewinde im Boden oder Seitenteil 4xM4 (Gewinde im Gehäuse) Abmessungen: L:278mm B:178mm H:63,5mm Gewicht: 3.3kg Zubehör erhältlich siehe Zubehör-Register unten z.B. oder unter Suche eingeben Bst Nr 40-874-00390 =   8-pol Steuerkabel CN1/CN2 Pfostenkabel mit Steckverbinder Bst Nr 40-874-00395 = 10-pol Steuerkabel CN3 Pfostenkabel mit Steckverbinder Bst Nr 93-808-03220 = Halterung Netzteilhalter Befestigungswinkel

Netzteil 48V Gleichspannung stabilisiert. Hochleistungschaltnetzteil geschlossene Bauform mit Lüfter. Diese primär getakteten Schaltnetzteile liefern an den Ausgängen eine hochstabile, einstellbare Gleichspannung von 43V bis 56V bei einem Dauerlaststrom von bis zu 62,5A. Die Schaltfrequenz von ca. 100kHz gestattet die Verwendung kleinster Bauteile. Größe und Gewicht dieser getakteten Netzgeräte konnten, im Vergleich mit herkömmlichen Linearnetzgeräten, um ca. 80% reduziert werden. Diese Schaltnetzteilserie verfügt über eine Klemmleiste, Trimmer zum feineinstellen. Technische Daten: Leistung: max. 3000W = 3KW Eingangsspannung: 230VAC  AC Input: 180...264Vac 47-63Hz oder DC-Input mit 254...370Vdc Ausgangspannung: 48V DC stabilisiert ( über Poti einstellbar im Bereich 43-56V ) Somit geeignet für Spannungen 43V 44V 45V 46V 47V 48V 49V 50V 51V 52V 53V 54V 55 56VV  Ausgangsstrom 0-62,5A  Netzausfallüberbrückung: >10ms Überlastschutz: 115...140% shut down. autom. restart. Alarm Signal Output Betriebstemperatur: -20...+70°C Lüftung: 2fach Lüfterkühlung Fernsteuerungsanschluss Remote ON-OFF usw. über ext. Steckpins Gewicht: 4,00kg Restwelligkeit: 200mV  Wirkungsgrad: 91,5% Anschluss über Schraubklemmen Abm.: T: 278mm H: 63,5mm B:178mm Anschluss über Schraubklemmen  Orginale Winkel von Herstellerseite gibt es nicht; es muß immer ein Standad L-Metallwinkel etwas angepasst werden  Am Boden und seitlich befinden sich M4 Innengwinde wo das Netzteil befestigt werden kann ( max Tiefe 5,0mm ) Befestigung z.B. M4 Schraubem mit max 5mm tiefe und Std. L-Winkel ebenso möglich ( siehe Zeichnung weitere Bilder )  Befestigung mit optionalem Hutschienenclip möglich muß leider auch angepasst werden  ( siehe Zubehör-Register )  Weitere Eigenschaften :  geschlossene Bauform (case) mit Lüfter, Schraubanschlüsse Weitbereichseingang Überlastschutz durch Strombegrenzung, Abschalten nach 5s geschützt gegen Kurzschluss, Überlast, Überspannung eingebauter PFC-Schaltkreis niedrige Leerlaufleistung aktive AC-Eingangsstrombegrenzung Parallel-Funktion für 1-3 Netzteile der selben Bauart bis 9KW Leistung möglich  aktive Stromverteilung bis 9000W (2+1 Netzteile) Ein- und Ausschalten der Ausgangsspannung über Remotesignal Power-OK-Signal Sensoranschluss für korrekte Spannung an der Last interne Hilfsspannung 12V/0,1A EMV: Leitungsgebundene Störaussendung nach EN55032/EN55011 Klasse B, Strahlungsgebundene Störaussendung nach EN55032/EN55011 Klasse A 5 Jahre Garantie Optional ist noch zusätzlich erhältlich zur Befestigung ( fals Sie das benötigen wäre unsere  Empfehlung wie folgt )  Bst Nr.: 93-808-03210 = DIN Befestigungstreifen 140x20mm zu MW SNT ( muß ein Loch nachgebohrt werden )  Bst Nr.: 93-808-03250 = 175mm DIN Schienen Hutschienenclip ( muß jedoch 2x Loch nachgebort werden )  Optional ist noch zusätzlich erhältlich Anschlußkabel   Bst Nr .: 42-772-01230 = 35qmm Kabelsatz - Rot + Schwarz jeweils 1m lang mit mit Ringschuhen Bst Nr .: 42-772-01200 = 35qmm Kabelsatz - Rot + Schwarz jeweils 2m lang mit mit Ringschuhen Optional ist noch zusätzlich erhältlich zu diesem Netzteil ( Nicht zwingend nötig - nur für Remote und Steuer Anwendung ) Bst Nr : 40-874-00390 = Adapterkabel  8pol Pfostenkabel CN1 CN2 für Regelung oder Remote ON/OFF Bst Nr : 40-874-00385 = Adapterkabel  6pol Pfostenkabel CN3 für Mess und Remote Bst Nr : 21-817-00510 = ext Poti zum externen einstellen = 5KOhm LIN  6mm Achse Metall Bst Nr : 21-817-00510 = ext Poti zum externen einstellen = 4,7Kohm LIN  6mm Achse KST
