24V Netzteil 24V 108W 4,5A Case Schaltnetzteil Eingang 85-264V

24Volt Netzteil mit USV Funktion (24V Notstromversorgung mit Akkupufferung) 25V 5,5A Schaltnetzteil mit Ladefunktion und Netzausfallschutz 24V 5,5A Netzteil mit Ladefunktion Akkuanschluss und Netzausfallschutz gleichzeitig 24V Geräte betreiben und Bleiakku oder Bleigelakku laden empfohlene Akkukapazität: 2Ah bis 24Ah(z.B. 2x12V Akku) Häufig wird in der Elektronik eine Stromversorgung mit Netzausfallüberbrückung benötigt. Umschaltzeit nicht vorhanden da Ausgang dauernd ON über angeschlossenen Akku  Ideal für die Steuerungstechnik, Funktechnik, Messtechnik, fernbetriebene Systeme, Fertigungssteuerungen und zahlreiche andere 24V Systeme benötigen eine netzausfallsichere Stromversorgung Hier ist eine fertige Lösung Netzteil mit Akkuanschluss  Technische Daten: Eingang 230VAC typisch  Eingangsspannungsbereich: 88...264Vac  47...63Hz oder 124-370Vdc Leistung: bis 151 Watt Ausgangsspannnung: 24 Volt stabilisierte Gleichspannung Leistung Ausgang 0-5A max. 5,5A ( Netzteil 5A + 0,5A Ladestrom )  Ausgangsspannung über Poti bedingt durch Akku regelbar ( 24V...29V ) Geringe Restwelligkeit nur 150mV USV Modus intengriert für Pufferfunktion Bei Netzausfall wird die Spannung des Akkus direkt an den 24V Geräteausgang durchgeschleift  Anschluss mit Ladefunktion für Akku (Blei, Blei-Gel, AGM) Anschluss für 24V Pufferakku (Bleiakku) bis 25Ah ( z.B. 2 x 12V Akku ) Empfohlene Akkukapazität: 2Ah bis 25Ah, je nach angeschlossenem Verbraucher und Pufferzeit Integriertes Ladegerät für den angeschlossenen optionale 24V Bleiakku automatische Laderegelung des angeschlossenen Akkus Akku Ladestrom automatisch bis max 0,5A Akkuschutz durch integrierte Sicherung Batterie Low Erkennung: 19,5V +1,5V -1V Dabei überwacht die Low-Schutzschaltung die Spannung des Akkus  Ab 19,5V und darunter wird der Akku vom Verbraucher getrennt 2 Schraubanschlüsse für 24V Ausgang (Last) 2 Schraubanschlüsse für 24V Akku (Bleiakku) 3 Netzeingang (L+N+PE) Überspannunssschutz für den Ausgang: 31,74-37,26V Kurzschlußfest Überlastschutz 105-135% Netzausfallüberbrückung 20ms ( Dies beziehen sich auf die Pufferzeit des Netzteils )  DC Online USV ( Eine Umschaltung per Relais zum Akku gibt es nicht, der Akku ist permanent Online )  Überspannungschutz 110-150% Hoher Wirkungsgrad: 84% Soft-Start mit Strombegrenzung Eingebauter Entstörfilter PFC PF>0,92 Eingang-Ausgang galvanisch getrennt  100% Burn-In Test unter Vollast Leistungsbegrenzung mit Wiederanlauf im Kurzschlussfall Temperatureinssatzbereich: -10°...+60°C Schraubanschlüsse:  L+N+PE = 230V Netzeingang BATT(+) und BATT (-) für externen Bleiakku DC(+) und DC(-) Ausgang für Last 2-pol Steckverbinder CN1 Anschluss für Reset Switch Lochblechgehäuse mit M3 Gewinde für die Befestigung mit Hutschienenclips o.ä. Abm.: L: 199mm H: 50mm B: 110mm Gewicht: 0.88kg Passendes Zubehör wie 2x 12V Bleiakkus mit unterschiedlicher Leistung siehe (Zubehör-Register) Dieses Netzteil mit Akkuanschluss für Bleiakku Pufferung ist wie folgt erhältlich :  als 12V Ausführung  Art-Nr 93-808-04650 = Netzteil Case 230V mit Akkuanschluss 230V auf 12V DC   50W 3,0A+0,5A Ladestrom Art-Nr 93-808-04250 = Netzteil Case 230V mit Akkuanschluss 230V auf 12V DC 150W 11A+0,5A Ladestrom  als 24V Ausführung  Art-Nr 93-808-04660 = Netzteil Case 230V mit Akkuanschluss 230V auf 24V DC   50W 1,5A +0,3A Ladestrom Art-Nr 93-808-04662 = Netzteil Case 230V mit Akkuanschluss 230V auf 24V DC   60W 2,0A +0,2A Ladestrom oder 1,7A +0,5A Ladestrom  Art-Nr 93-808-04260 = Netzteil Case 230V mit Akkuanschluss 230V auf 24V DC 150W 5,0A+0,5A Ladestrom

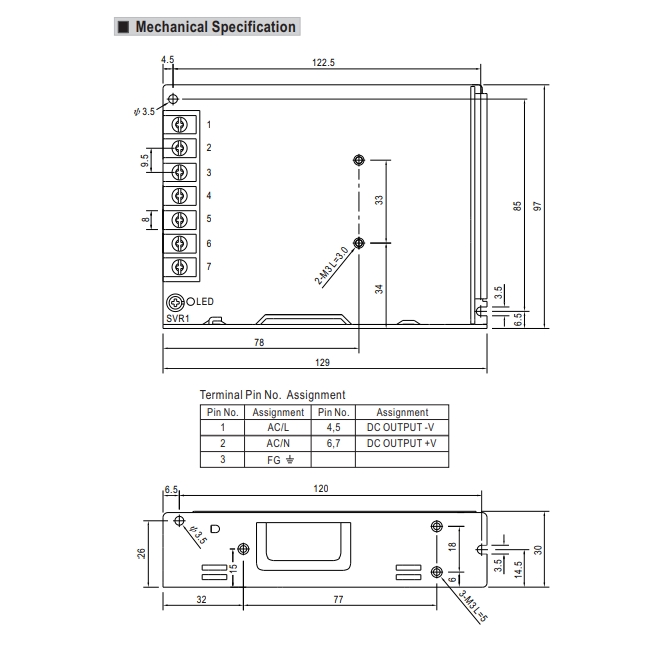

24V 3,2A Netzteil Case SNT Schaltnetzteil Universell verwendbar   Eingang 230V AC typisch  Eingangsspannungsbereich: 88...264V / Netzfreq: 47...63Hz oder 125...373V DC  Ausgangsspannnung: 24V DC = Gleichspannung stabilisiert Poti integriert einstellbasr 22...27,6V  Leistung: 76,7Watt 0...3,20A bei 24V Geringe Restwelligkeit nur 120mV  LongLife Elkos mit 105°C  Kurzschlußfest / Überlastschutz  Ausgang Überspannungschutz ( 27,6...32,4V )  Wirkungsgrad 88,5%  No Load power consumption <0,5W ErP/ EuP konform  Soft-Start mit Strombegrenzung  Eingebauter Entstörfilter Temperatureinsatz-Bereich: -25°...+70°C  Vibrationsfest bis 5G  Schraubanschlüsse  Am Boden 2x M3 Gewindebohrungen (Abstand: 33mm für Hutschienencllip)  Seitlich 3x M3 Gewindebohrungen (Abstand: 18mm / 77mm für Hutschienencllip oder L-Winkel)   Abm.: B:98mm L:129mm H:38mm  Gewicht: 415gr Optional als Zubehör auch ein aufschraubbarer Hutschienenhalter erhältlich Art.Nr.: 93-808-03280

24V 8A 200W Netzteil 24V stabilisierte Gleichspannung. 24/7 tauglich 24V Schaltnetzteil 24/7 tauglich ohne Lüfter, CASE Ausführung.  Industrie Qualität, flache Bauform, Ersetzt auch SP200 Serie Technische Daten: Autom Weitbereichseingang: 85...264Vac (47..63Hz)oder 124...370Vdc (Gleichspannung) über selbe Klemmen Leistung: max. 201,6 Watt Ausgangsspannnung: 24V stabilisierte Ausgangsspannung Ausgangsspannung einstellbar über internes Poti von 20...26,4 Volt Belastbarkeit Ausgang: 0...8,4A max. 8400mA ( Mindestlast: nein ) Belastbarkeit Dauer 201,6Watt  geringe Restwelligkeit nur 150mV Kurzschlußfest, Überlastschutz bereits integriert Ja  Integrierte Status LED Ja  Netzausfallüberbrückung 50ms / RiseTime 1500ms   Überspannungschutz Ausgang Ja 110-135% ( 27,6-32,4V )  Temperaturschutz Ja integriert  Hoher Wirkungsgrad besser 89,5% geschlossene Bauform (case) Schraubanschlüsse Universaleingang Überlastschutz durch Abschalten, auto recovery geschützt gegen Kurzschluss, Überlast, Überspannung Softstart = aktive Einschaltstrombegrenzung bereits integriert ( active inrush current limiting ) siehe auch weitere Bilder Blockschaltbild eingebauter PFC-Schaltkreis Eingebauter Entstörfilter Anschlüsse Schraubklemmen ( L / N PE ) und Ausgang: 3xMinus ( 4-6 ) und 3xPlus ( 7-9 ) 100% Burn-In Test unter Vollast Leistungsbegrenzung bei 105...135%  Integrierte PFC-Funktion = PowerFaktor: PF >0,95/230VAC  Vibrationsfest im Bereich 10-500Hz, 2G 10min. / 1cycle, 60min. each along X, Y, Z axes Temp.Einsatzbereich: -30°...+70°C niedrige Bauhöhe Abmessungen  H: 30mm B:115mm L:215mm ( siehe auch weitere Bilder = Zeichnung )  Gewicht: 0.8kg Seitlich und am Boden sind jeweils M4-Gewinde eingelassen für die Befestigung auf optional erhältliche Hutschienenclips. Siehe auch im Zubehör Register:  Bohrungen am Boden = RM 50mm ( Quer )  und RM 150mm ( Längs ) / Bohrungen seitlich RM 150mm    Erhältliches Zubehör siehe auch im Zubehör Register oder ggf. unter Suche eingeben :  Bst Nr 93-808-03220 = Befestigungswinkel für seitliche Befestigung  Bst Nr 93-808-03230 = Hutschienclip mit 80mm Baubreite  Bst Nr 93-808-03250 = Hutschienclip mit 150mm Baubreite Erfüllt folgende Normen :  Sicherheit : UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, CCC GB4943.1,                      BSMI CNS14336-1, AS/NZS 60950.1 approved EMC Emmision = Compliance to BS EN/EN55032 (CISPR32) Class B,                      BS EN/EN61000-3-2,-3,EAC TP TC 020, CNS13438, GB9254 Class B, GB17625.1 EMC Immunity = Compliance to BS EN/EN61000-4-2,3,4,5,6,8,11,                        BS EN/EN55024, light industry level, criteria A, EAC TP TC 020

24V 4A Netzteil 100W Leistung 24V stabilisierte Gleichspannung.  Robustes 24V Netzgerät bzw. Netzteil, kurzschlussfest, eingebauter Entstörfilter, geringe Restwelligkeit. Universell verwendbar in der Beleuchtungstechnik, Maschinenbau, Modellbau, Schaltanlagen, Schaltschränken, Steuerungsbau usw. Technische Daten: Eingangsspannung: 230Vac typisch Autom. Weitbereichseingang: 85..264Vac oder 120...370Vdc  Autom. Netzfreq: 47..63Hz Schraubanschlüsse Ein- und Ausgang Leistung: 100 Watt Ausgangsspannnung 24 Volt DC stabilisiert Einstellbar über internes Poti von 22,8...26,4Volt Belastbarkeit max. 4,2A bei 24V 100Watt Kurzschlußfest am Ausgang Überlastschutz Netzausfallüberbrückung 20ms Überspannungschutz 110-135% Hoher Wirkungsgrad 84% Soft-Start mit Strombegrenzung Eingebauter Entstörfilter Geringe Restwelligkeit 150mV 100% Burn-In Test unter Vollast Leistungsbegrenzung bei 105...150% Zul. Temp. Einsatzbereich: -10°...+65°C Abmessungen: H:45mm B:99mm L:179mm mit Klemmen = 198mm Am Boden und seitlich sind M4 Gewindebuchsen integriert für die Montage M4 Gewindeabstände: Unten längs: 65mm bzw. seitlich: 4xM4 = 25mm Abstand Gewicht: 1.2kg
