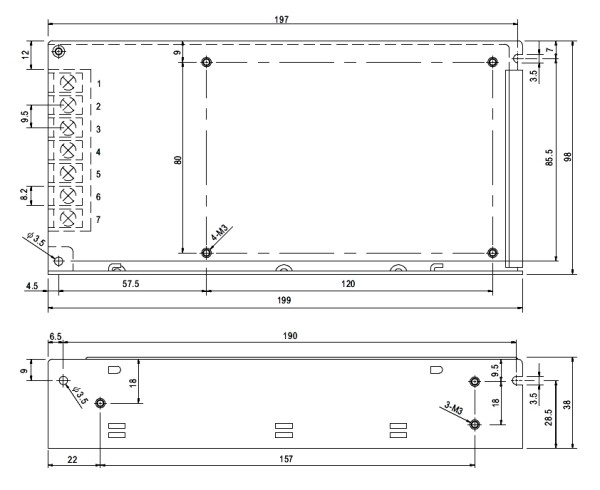

24V Netzteil 24V 150W 6,5A Case RS150 Schaltnetzteil Eingang 88-264V

12Volt Netzteil mit USV Funktion (12V Notstromversorgung mit Akkupufferung) 12V 11A Schaltnetzteil mit Ladefunktion und Netzausfallschutz 12-13,8V 11A Netzteil mit 0,5A Ladefunktion Akkuanschluss und Netzausfallschutz gleichzeitig 12V Geräte betreiben und Bleiakku oder Bleigelakku laden empfohlene Akkukapazität: 2Ah bis 50Ah Häufig wird in der Elektronik eine Stromversorgung mit Netzausfallüberbrückung benötigt. Umschaltzeit nicht vorhanden da Ausgang dauernd ON über angeschlossenen Akku  Ideal für die Steuerungstechnik, Funktechnik, Messtechnik, fernbetriebene Systeme, Fertigungssteuerungen und zahlreiche andere 12V Systeme benötigen eine netzausfallsichere Stromversorgung Hier ist eine fertige Lösung Netzteil mit Akkuanschluss  Technische Daten: Eingangsspannungsbereich: 88...264Vac  47...63Hz oder 124-370Vdc Leistung: bis 151 Watt Ausgangsspannnung: 12Volt Gleichspannung ( 13,8V )  Leistung Ausgang 0-11,5A max. 11,5A ( 11A Netzteil + 0,5A Ladestrom Akku )   Ausgangsspannung über bedingt vom Akku über Poti einstellbar ( 12....14,4V ) Geringe Restwelligkeit nur 150mV USV Modus intengriert für Pufferfunktion Bei Stromausfall wird die 12V Spannung des Akkus direkt an den 12V Geräteausgang automatisch durchgebrückt Anschluss mit Ladefunktion (13,8V für Akku (Blei, Blei-Gel) Anschluss für 12-13,8V Pufferakku (Bleiakku) bis 50Ah Empfohlene Akkukapazität: 2Ah bis 50Ah, je nach angeschlossenem Verbraucher und Pufferzeit Integriertes Ladegerät für den angeschlossenen optionale 12V Bleiakku automatische Laderegelung des angeschlossenen Akkus Ladestrom max. 0,5A Akkuschutz durch integrierte Sicherung Batterie Low Erkennung: 10V +/-0,8V Dabei überwacht die Low-Schutzschaltung die Spannung des Akkus.  Ab 10,5V und darunter wird der Akku vom Verbraucher getrennt   2 Schraubanschlüsse für 12V Ausgang ( Last )   2 Schraubanschlüsse für 12V Akku ( Bleiakku ) 3 Netzteingang (L+N+PE) Überspannunssschutz für den Ausgang: 15,87-18,63V Kurzschlußfest Überlastschutz 105-135% Netzausfallüberbrückung 20ms Überspannungschutz 110-150% Hoher Wirkungsgrad: 80% Soft-Start mit Strombegrenzung Eingebauter Entstörfilter PFC PF>0,92 100% Burn-In Test unter Vollast Leistungsbegrenzung mit Wiederanlauf im Kurzschlussfall Temperatureinssatzbereich: -10°...+60°C Schraubanschlüsse:  L+N+PE = 230V Netzeingang BATT(+) und BATT (-) für externen Bleiakku DC(+) und DC)-) Ausgang für Last 2-pol Steckverbinder CN1 Anschluss für Reset Switch Lochblechgehäuse mit M3 Gewinde für die Befestigung mit Hutschienenclips o.ä. Abm.: L: 199mm H: 50mm B: 110mm Gewicht: 0.88kg optional erhältlich passendes Kunststoff-Gehäuse z.B. Bst Nr  52-625-00850 Passendes Zubehör wie 12V Bleiakkus mit unterschiedlicher Leistung siehe (zubehör-Register)   Dieses Netzteil mit Akkuanschluss für Bleiakku Pufferung ist wie folgt erhältlich :    als 12V Ausführung  Art-Nr 93-808-04650 = Netzteil Case 230V mit Akkuanschluss 230V auf 12V DC   50W 3,0A+0,5A Ladestrom Art-Nr 93-808-04250 = Netzteil Case 230V mit Akkuanschluss 230V auf 12V DC 150W 11A+0,5A Ladestrom  als 24V Ausführung  Art-Nr 93-808-04660 = Netzteil Case 230V mit Akkuanschluss 230V auf 24V DC   50W 1,5A +0,3A Ladestrom Art-Nr 93-808-04662 = Netzteil Case 230V mit Akkuanschluss 230V auf 24V DC   60W 2,0A +0,2A Ladestrom oder 1,7A +0,5A Ladestrom  Art-Nr 93-808-04260 = Netzteil Case 230V mit Akkuanschluss 230V auf 24V DC 150W 5,0A+0,5A Ladestrom

12V 15W Netzteil Gleichspannung. 12V Universalnetzteil geschlossene Bauform (case) Schraubanschlüsse 230V Universaleingang 85-264VAC Überlastschutz durch Abschalten, auto recovery geschützt gegen Kurzschluss, Überlast, Überspannung, Übertemperatur Long Life 105°C Elkos Technische Daten des RS15-12: Eingangsspannungsbereich: 85...264Vac oder 120...370Vdc  Netzfreq: 47...63Hz Leistung: 15 Watt Ausgangsspannnung: 12V Gleichspannung stabilisiert Poti integriert mit +10%/-5% (11,4...13,2Vdc) Leistung: 15 Watt 0-1,3A bei 12V Kurzschlussfest Überlastschutz Überspannungschutz 115-135% Hoher Wirkungsgrad Soft-Start mit Strombegrenzung Eingeb.Entstörfilter Geringe Restwelligkeit nur 120mV Temp.Bereich: -20°...+70°C Abm.: B:51mm L:62,5mm mit Klemen: 76mm H:28mm Gewicht: 0.13kg Schraubanschlüsse CASE Bauform  Am Boden 2x M3 Gewindebohrungen (Abstand: 39mm für Hutschienencllip) Optional als Zubehör auch ein aufschraubbarer Hutschienenhalter erhältlich Art.Nr.: 93-808-03280 oder auch 93-808-03230 siehe Zubehör-Register

12V Netzteil 12V Gleichspannung. Solides Netzteil in Case Ausführung für den  universellen Einsatz im Maschinenbau, Industrie, Beleuchtungstechnik, Schaltanlagen. Im Prinzip für alle Art von Baugruppen und Schaltungen, die 12V Gleichspannung benötigen. Netzgerät mit umfangreichen Schutzfunktionen in geschlossene Case-Lochblech-Ausführung. Universell verwendbar für aller Art von 12V DC Verbrauchern  Besonderheit: Hochleistungs Netzteil mit Lüfter EMI Entstörfilter Grosser Temperatureinsatzbereich -30...+70°C Temperatur geregelter Lüfter Kleine Bauform trotz 320W Leistung  Technische Daten:  Eingangsspannungsbereich: 88...264Vac (47...63Hz) oder 124-370Vdc Gleichspannung Leistung: 320 Watt max. Ausgangsspannnung: 12V DC stabilisiert max. 26,7A  ( 0...26,7A ) Ausgangsspannung über Poti regelbar ( 10,0...13,2V ) siehe Links neben Status Led Somit ist das Netzteil auf für folgende Spannungen geeignet 10V, 11V, 12V, 13V LED Status Anzeige Kurzschlußfest Überlastschutz Netzausfallüberbrückung 50ms. Setup- / Rise Time: 1500ms / 50ms Überspannungschutz Ausgang: 13,8...16,2V Hoher Wirkungsgrad: 88,0% Soft-Start mit Strombegrenzung Eingebauter Entstörfilter PFC Geringe Restwelligkeit nur 150mV 100% Burn-In Test unter Vollast Leistungsbegrenzung bei 105...135% Einsatz Temperatur Bereich: -30°...+70°C Schraubanschlüsse     Eingang: AC (L) / AC (N) / PE (FG)     Ausgang: 3x Plus (+) Klemme 4-6     Ausgang: 3x Minus (-) Klemme 7-9 Metallgehäuse CASE Schlitzblechgehäuse Integrierter Lüfter für Kühlung Abmessungen siehe auch weitere Bilder = Zeichnung  Abmessungen: L: 215mm H: 30mm B: 115mm M4 Befestigungslöcher für optionalen Hutschienenclip M4 Gewinde Seitlich Anstand: 150mm M4 Gewinde Boden Anstand: 50mm oder 150mm Gewicht: 0,9kg Passendes Zubehör wie Hutschie Ähnlicher Artikel = Nr 93-807-00940 = 12V 20A 240W Leistung Erhältliches Zubehör = Befestigungswinkel = Bst Nr 93-808-03220 ( ggf. unter Suche eingeben )

12V Netzteil 12V Gleichspannung. Solides Netzteil in Case Ausführung für den  universellen Einsatz im Maschinenbau, Industrie, Beleuchtungstechnik, Schaltanlagen. Im Prinzip für alle Art von Baugruppen und Schaltungen, die 12V Gleichspannung benötigen. Netzgerät mit umfangreichen Schutzfunktionen in geschlossene Case-Lochblech-Ausführung. Universell verwendbar für aller Art von 12V DC Verbrauchern  Besonderheit: Hochleistungs Netzteil mit Lüfter EMI Entstörfilter Grosser Temperatureinsatzbereich -30...+70°C Temperatur geregelter Lüfter Kleine Bauform trotz 360W Leistung  Technische Daten:  Eingangsspannungsbereich: 88...264Vac (47...63Hz) oder 124-370Vdc Gleichspannung Leistung: 360 Watt max. Ausgangsspannnung: 12V DC stabilisiert max 30A  Ausgangsspannung über Poti regelbar ( 10,0...13,2V ) siehe neben Status Led Somit ist das Netzteil auf für folgende Spannungen geeignet 10V, 11V, 12V, 13V LED Status Anzeige Kurzschlußfest Überlastschutz Netzausfallüberbrückung 50ms. Setup- / Rise Time: 1500ms / 50ms Überspannungschutz Ausgang: 13,8...16,2V Hoher Wirkungsgrad: 88,0% Soft-Start mit Strombegrenzung Eingebauter Entstörfilter PFC Geringe Restwelligkeit nur 250mV Leistungsbegrenzung bei 105...135% Einsatz Temperatur Bereich: -30°...+70°C Schraubanschlüsse     Eingang: AC (L) / AC (N) / PE (FG)     Ausgang: 3x Plus (+) Klemme 4-6     Ausgang: 3x Minus (-) Klemme 7-9 Metallgehäuse CASE Schlitzblechgehäuse Integrierter Lüfter für Kühlung Abmessungen siehe auch weitere Bilder = Zeichnung  Abmessungen: L: 215mm H: 30mm B: 115mm M4 Befestigungslöcher für optionalen Hutschienenclip M4 Gewinde Seitlich Anstand: 150mm M4 Gewinde Boden Anstand: 50mm oder 150mm Gewicht: 1,1kg Passendes Zubehör wie Hutschiene
