Zubehör Zusatzplatine INPUT Fernsteuermodul 0-10V
Artikelnummer: 93-807-00071
Produktinformationen "Zubehör Zusatzplatine INPUT Fernsteuermodul 0-10V"
Zubehör Zusatzplatine INPUT Fernsteuermodul 0-10V zu Hochleistungsnetzteilen siehe Liste * unten

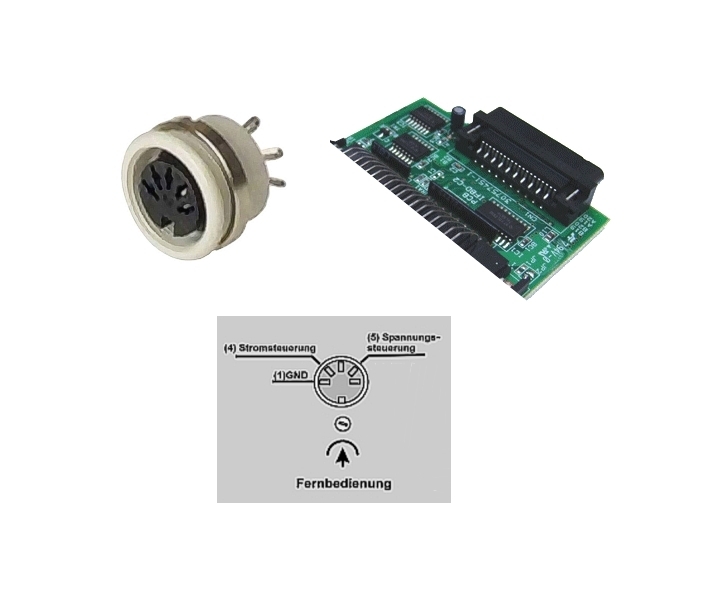

Interne Platine mit herausgeführerter 5pol DIN Buchse (MAK Schraubstecker Serie ) als Erweiterung des Hochleistungsnetzteils als Fernsteuerungsanschluss
Input = Eingangsmodul für die Fernsteuerung
Der dann eingebaute Fernsteuerungsanschluss ermöglicht es z.B. mittels anderen externen 0-10V Steuerungsgeräten, SPS, oder auch nur Potis das Hochleistungsnetzteil anzusteuern was die Ausgangsspannung und den Ausgangstromstrom angeht
Steuerungsfähig sind dann Spannung und Strom des Hochleistungsnetzteil ( mögliche Modelle siehe weiter unten )
- 2x Eingang mit jeweils 0-10V DC max. 10mA
- 1x 5pol DIN Buchse ist dan eingebaut ( siehe auch weitere Bilder )
- Je nach Netzteilleistung und Netzteiltyp meist auf der
- Frontplatte in der Nähe der LCD-Display oder ggf. auf der Rückesite des Netzteiles
- 3 Steuerpins auf der 5pol DIN Buchse sind fest belegt
- Die Masse (GND) des Steuerkontaktes entspricht dem Potential der Masse des Ausgangs vom Netzteil
** Nicht als Einzelteile erhältlich - diese OPTION bzw. Erweiterung wird dann im Werk in das Hochleistungsnetzteil gleich integriert integriert
Optional ist mit der Bst Nr 93-807-00073 ein externes Gerät erhältlich das eine galvanische Trennung ermöglicht. Bst Nr 93-807-00073 ist ein Trennverstärker für die galvanisch getrennte Steuerung von Hochleidstungsnetzteilen. Externes Gerät mit 0-10V Fernsteurung und 0-10V Monitorausgang für die Kontrolle eines Hochleistungs-Netzteiles
Dieses Platinenerweiterung sind in folgenden Netzteil-Modelle möglich :
- Bst Nr 93-807-00490 = Stangerät in Industrieausführung 1,4KW regelbar 0..100A 0-14V DC *
- Bst Nr 93-807-00328 = Stangerät in Industrieausführung 1,8KW regelbar 0....60A 0-30V DC *
- Bst Nr 93-807-00070 = Stangerät in Industrieausführung 2,0KW regelbar 0..100A 0-20V DC *
- Bst Nr 93-807-00910 = Stangerät in Industrieausführung 2,2KW regelbar 0....30A 0-72V DC *
- Bst Nr 93-807-00420 = Stangerät in Industrieausführung 1,4KW Festspannung 13,8V bis 100A *
- Bst Nr 93-807-00425 = Stangerät in Industrieausführung 1,0KW Festspannung 13,8V bis 70A *
- Bst Nr 93-807-00385 = Stangerät in Industrieausführung 1,0KW Festspannung 24V bis 40A *
