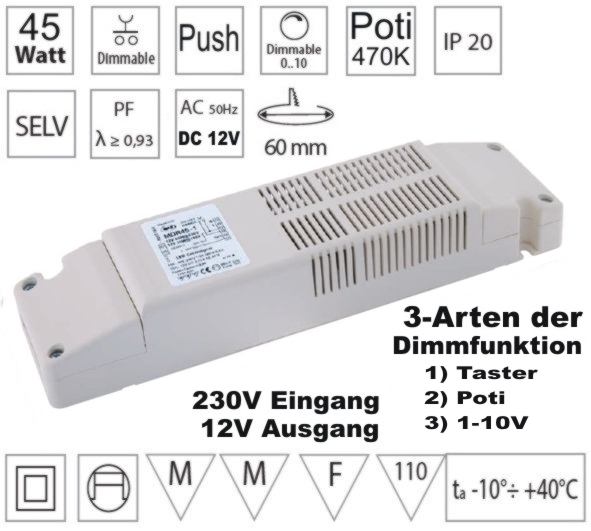

12V 45W LED Netzteil mit Push Dimmer und 1-10V Schnittstelle oder Poti

Produktinformationen "12V 45W LED Netzteil mit Push Dimmer und 1-10V Schnittstelle oder Poti"

12V 45W LED Netzteil mit Dimmer Funktion für 12V LED Lampen MR16 oder LED Strips, LED Bänder, LED Leisten oder auch LED Module. Präzise Steuerung von LED Lichtquellen. Für spannungsgesteuerte LED Leuchtmittel CV

3 in einem Gerät LED Netzteil und LED-Dimmer mit zwei Regelmöglichkeiten:

  • externe  1-10V Steuerspannung oder

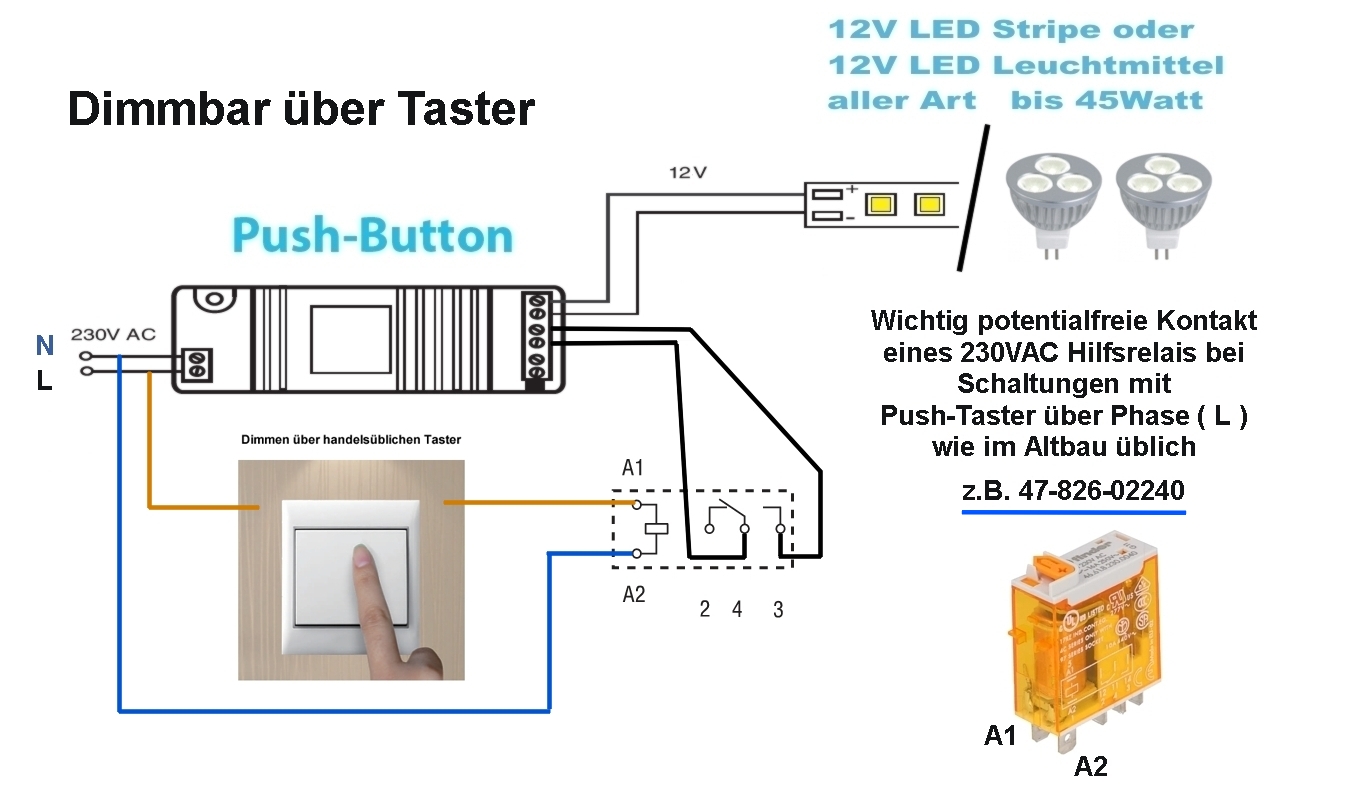

  • externer Taster ( Push = Taster potentialfrei ) einer oder mehrere oder auch über Kontakt eines 230V Relais
  • externes Poti  ( 470Kohm Drehregler )

LED Niedervolt Vorschaltgerät für LED Lampen, LED Streifen, Power LED und LED- Module. Das absolute Multifunktionsgerät bzw. LED Netzteil mit Dimmfunktion.

  1. 230V LED Netzteil ( 12Volt DC Belastbarkeit bis 45W ) oder
  2. zusätzlich Dimmfunktion per Taster (PUSH Taster ) oder optionales Relais
  3. zusätzlich Dimmfunktion per 1-10V Bus von einen beliebigen Steuergerät
  4. zusätzlich über externen optionalen Drehregler ( Poti / Potentiometer )

Geeignet für die LED Beleuchtungstechnik von 0,1 bis 45Watt Leistung

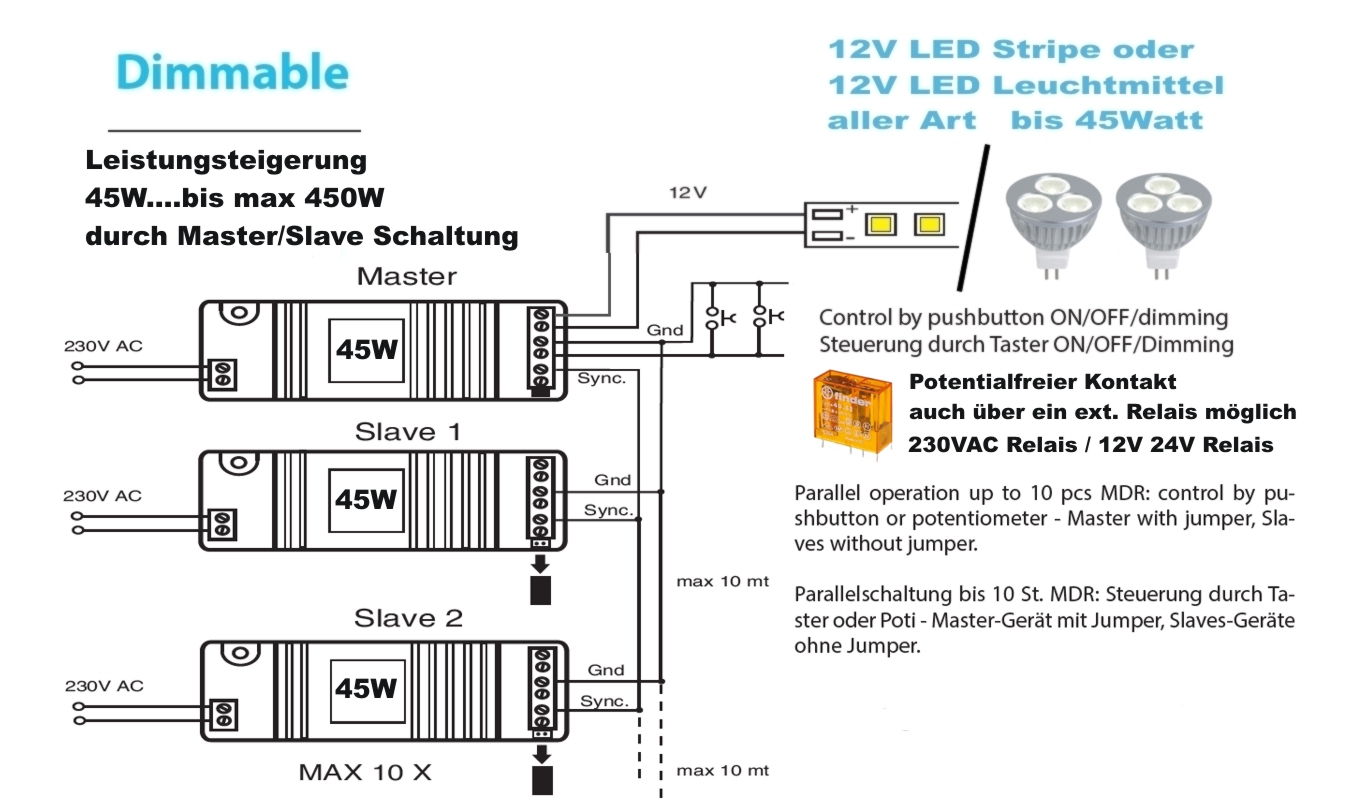

Dieses Multifunktionsgerät ist über einen handelsüblichen Unterputz Taster dimmbar. Durch kurze Betätigung des Tasters lässt sich die Beleuchtung EIN bzw. AUS schalten. Durch gedrückt halten des Tasters kann die Helligkeit von 0-100% reguliert werden. Es können sogar bis zu 10 dieser Konverter über einen oder mehrere Taster gesteuert werden.

Details zum Dimmen ( siehe auch weitere Bilder ! ) :

  • Dimmbar von 0-100% mittels PUSH Funktion
  • Taster kurz drücken zum ein- bzw. ausschalten
  • Durch längeres drücken wird die Helligkeit erhöht bzw. verringert
  • Bei Erreichen des Minimal- oder Maximalwertes wird automatisch gestoppt

Details der Schutzfunktionen:

  • Überhitzungs-, Kurzschluss-, Netzüberspannungs- und Überlastungsschutz
  • Schutzklasse II / Schutzisolierung / IP-Norm: IP20 Indoor
  • MM-Zeichen

Details zu den Anschlüssen:

  • Klemmabdeckung mit Zugentlastung
  • Anschlussbereich: 0,5mm² bis 1,5mm² durch Steckklemmen
  • Möbeleinbauzertifiziert MM oder Deckeneinbau

Technische Daten:

  • Eingang: 230VAC 50/60Hz (100-250V autom.)
  • Ausgangsspannung: 12Volt DC Gleichspannung
  • Belastbarkeit Leistung Ausgang: 45W ( 0-45W ) = 0...3,75A max bei 12V
  • Dimmverhalten: 0,1 - 100% Stufenlos Start ab 0,1%
  • Dimmfunktion / Steuerung über:
  •     A) Push to Dim ( Taster potentialfrei )
  •     Lichtsteuerung - Ein/Ausschaltung und Dimmbarkeit - durch die Verbind eines oder mehrer Wipptaster
  •     oder mittels optionalem 230V Standard-Relais auch über Phase. z.B. Finder 47-826-00020 ( F4052 )

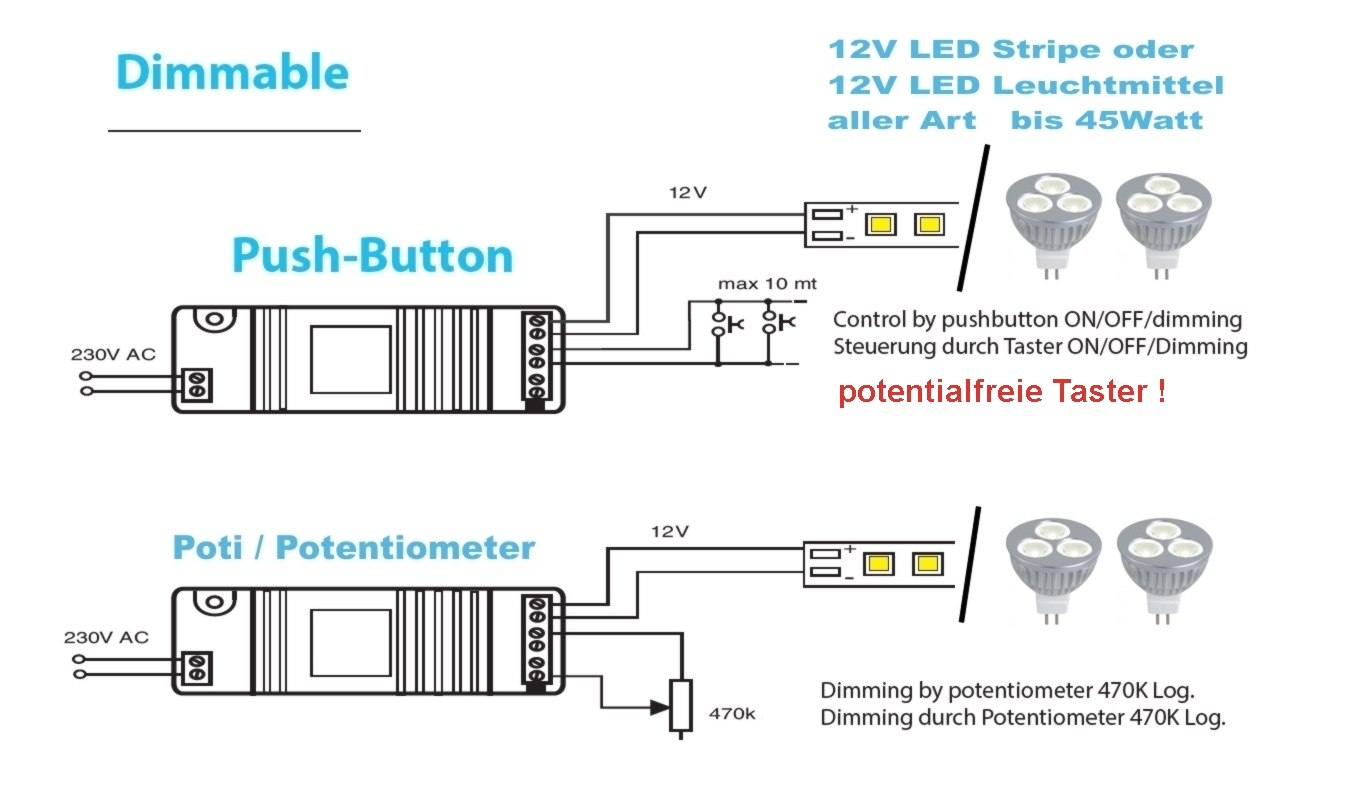

  •     B) oder durch externes 470Kohm Potentiometer als Drehregler

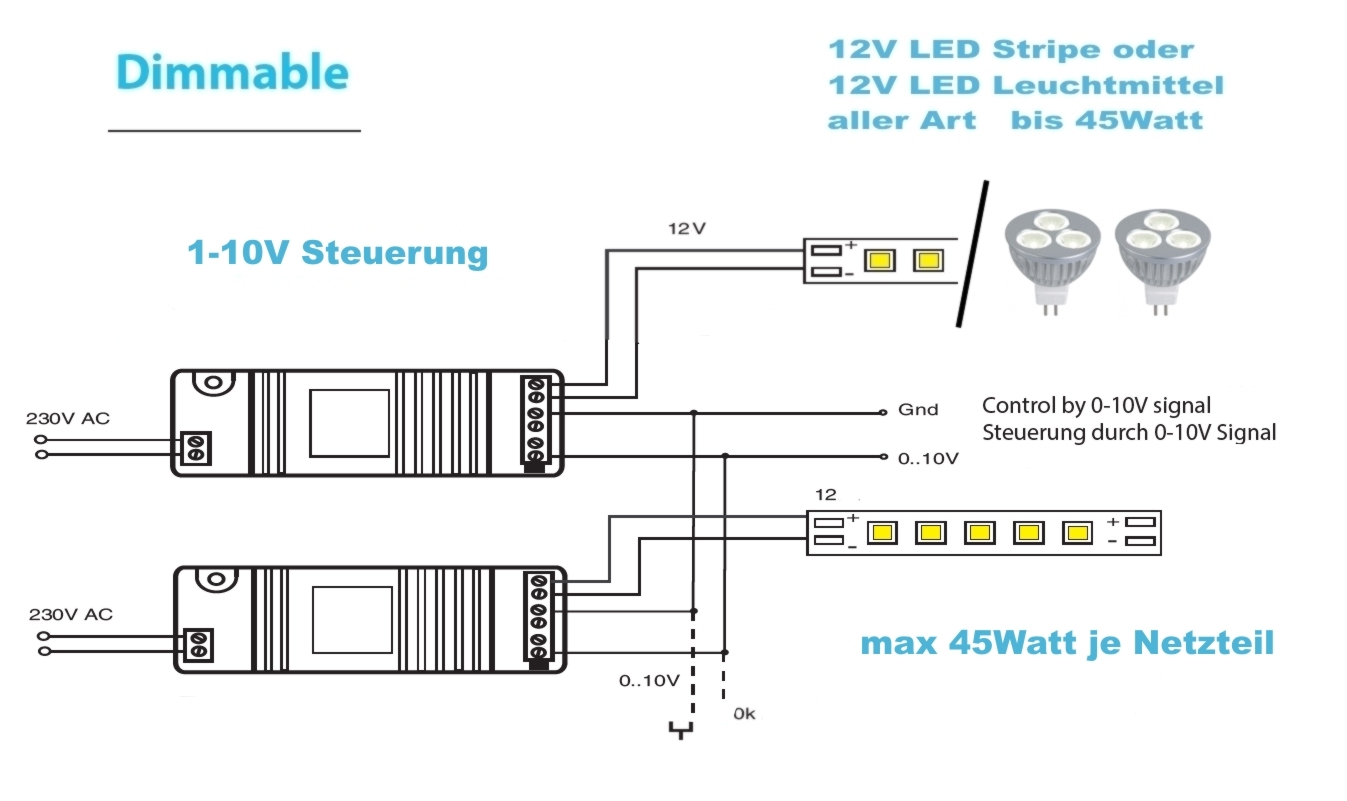

  •     C) oder durch Steuersignal 0-10V DC
  • Schutzfunktionen: Schutz gegen Übertemperatur, Überhitzungschutz, Überlastungsschutz,
  • Schutz vor Kurzschluss, Kurzschluußschutz am Ausgang (Sekundärseite ), Restart automatisch,
  • Dimmsignal (Ausgangseitig): PWM 300Hz ( +/-5% )
  • Ovweload Power Limitation >102%...125%
  • Effizienz: 88% / PF: >0,93
  • TemperaturEinsatzbereich: -10...+40°C
  • Anschlüsse: Kabelklemme
  • Abmessungen: Maße (LxBxH): 206x51x36mm
  • Gewicht: 0,40Kg

Weitere Merkmale:

  • Class 2 Netzteil
  • Überhitzungschutz
  • Überlastungsschutz
  • Schutz vor Kurzschluss
  • Schutzklasse IP20
  • Möbeleinbaugeeignet ( MM-Zeichen sowie F Zertifikat )
  • Geeignet für Deckenbohrungen mit 60mm Durchmesser
  • Achtung: Das Netzteil darf nur von geschultem Fachpersonal verbaut werden

Optional erhältliches Zubehör; fals benötigt für den Einbau mit L = Phasen-Taster :

  • Art-Nr 47-826-02240 = 230VAC Hilfsrelais mit 1x Wechslerkontakt
  • Art Nr 45-821-04200 = 4,8mm Flachsteckhülsen Blau Vollisoliert 1..2,5qmm
  • Art Nr 39-830-00140 = Schmaler Kabelabzweigkasten (90x43x35mm)

Optional erhältliches Zubehör; fals benötigt bei Betrieb mit Potentiometer :

  • Art Nr 21-817-00385 = Poti Mono 6mm Achse Kunststoff 470Kohm LOG



Diese Produkt in selber Funktion sind wie folgt erhältlich :

  • Art Nr 43-700-01401 = LED Netzteil 230VAC auf 12Volt max 150W dimmbar Push + 1-10V
  • Art Nr 43-700-01402 = LED Netzteil 230VAC auf 24Volt max   75W dimmbar Push + 1-10V
  • Art Nr 43-700-01403 = LED Netzteil 230VAC auf 24Volt max 150W dimmbar Push + 1-10V
  • weitere Alternativen sind
  • Art Nr 43-700-01445 = LED Netzteil 230VAC auf 12Volt max   45W dimmbar Push + 1-10V

0 von 0 Bewertungen

Durchschnittliche Bewertung von 0 von 5 Sternen

Bewerten Sie dieses Produkt!

Teilen Sie Ihre Erfahrungen mit anderen Kunden.


Zubehör

%
1200-teilige Flachsteckhülse Kabelschuh Ringschuh Sortiment mit Klarsichtbox
1200-teilige Flachsteckhülse Kabelschuh Ringschuh Sortiment mit Klarsichtbox
KFZ Stecker Sortiment 1200-teilig Flachsteckhülse Kabelschuh Flachstecker Ringschuh U-Schuh Quetschverbinder Sortiment in Kunststoff Box mit Deckel. Kabelschuh-Sortiment 1200-teilig in Transportbox, 3 Farben, Goßes Kabelschuh-Sortiment mit den meist gebrauchten Quetschverbindern in guter Qualität ! 1200 isolierte Steckverbinder umfasst Ringschuhe, U-Schuhe, Flachstecker, Stoßverbinder der üblichsten und gängigsten Größen  sichere Verbindung zwischen zwei Leitungen, Kabeln, Litzen ohne Löten für schnelle elektrische Reparaturen aller Art Material: Kupfer Isolation PVC üblichst  Aufbewahrungs- und Transportbox: 270x180x45mm Steckverbinder-Farben: 590x Rot, 490x Blau, 120x Gelb Ideal für Auto, KFZ, Mechaniker, Werkstätten, Service, Schaltschrank usw.  Universell verwendbar da alles Standardgrößen  Inhalt 1200-Stück mit beschrifteter Box ( siehe auch weitere Bilder )   280 Stück 6,3mm Flachsteckverbinder (je 70 Stück Rot und Blau Männlich + je 70 Stück Rot und Blau Weiblich) 160-Stück Ring-Kabelschuhe M3 ( 80 Stück Rot + 80 Stück Blau ) 160 Stück Ring-Kabelschuhe M4 ( 80 Stück Rot + 80 Stück Blau ) 180 Stück Ring-Kabelschuhe M5 ( 80 Stück Rot + 60 Stück Blau + 40 Stück Gelb )  40 Stück Ring-Kabelschuhe   M6 ( 40 Stück Gelb ) 240 Stück Gabel-Kabelschuh M3 + M4 ( 80 Stück Rot + 80 Stück Blau + 80 Stück Gelb ) 140 Stück Klemmverbinder / Stossverbinder ( 50 Stück Rot + 50 Stück Rot + 40 Stück Blau ) Zusatzinfo zu den Farben der Quetschverbinder  Rote Verbinder  für Kabel und Litzen 0,5...1,5qmm ( International =  AWG22-16 ) ideal geeignet  Blaue Verbinder für Kabel und Litzen 1,5...2,5qmm ( International = AWG16-14 ) ideal geeignet  Gelbe Verbinder für Kabel und Litzen 4,0...6,0qmm ( International = AWG12-10 ) ideal geeignet

Inhalt: 1200 Stück (0,02 €* / 1 Stück)

27,50 €* 39,95 €* (31.16% gespart)

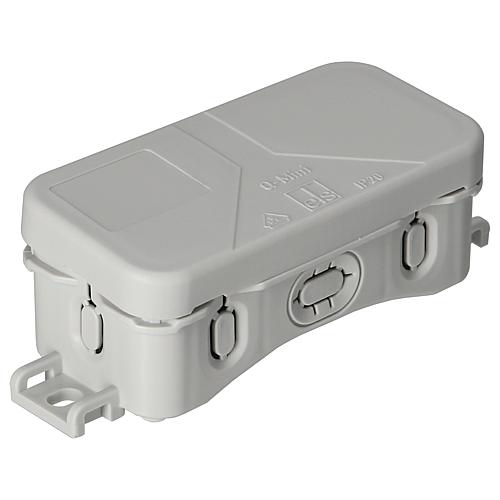

Verteiler Abzweigkasten Kabeldose 90x43x35mm
