LED Trafo LED Treiber 300mA 8-30V Konstantstrom bis 9Watt CC-Driver

300mA CC-Treiber 300mA Konstantstrom 300mA LED-Netzteil  Unabhängiger 300mA Gleichstromversorger. 300mA LED Treiber. Hohe Leistungsfähigkeit bei geringem Gewicht und geringer Grösse, konstanter Ausgangsstrom von 300mA mit automatischer Anpassung der Ausgangsspannung von 20-40V max 60V Dieses Netzteil ist speziell für die Optimierung der Stromversorgung von 300mA LED Beleuchtung ausgelegt. Eine lange Lebensdauer und eine geringe Eigenerwärmung ist durch die Schaltnetzteiltechnologie geregelt. Integrierter Überlastschutz, Kurzschluss Schutz, Überstromschutz, Thermischer Schutz. Anwendungen: Leuchtbuchstaben/ Konturenbeleuchtung. Architektonische Beleuchtung. Einzelhandels-/Themabeleuchtung. Orientierungsbeleuchtung (Beleuchtung von Wegen). Beleuchtung im Unterhaltungsbereich. Not- und Sicherheitsbeleuchtung usw. Universal-Netzteil für universelle Anwendungen als LED Treiber bzw. LED Stromversorgung für LED mit 300mA Stromaufnahme. Belastbar 6 bis 12Watt Gesamtleistung. Ausführung im Kunststoffgehäuse mit Schraubklemmen. Technische Daten: Eingang: 230V 50/60Hz (220-240VAC) Ausgang als Konstantstromquelle mit 300mA = 0,300A Autom. Spannungseinstellung für Reihenschaltung: 20...40Vdc max 60V Überlastschutz durch Strombegrenzung geschützt gegen Kurzschluss, Überlast, Überspannung für LED- und Beleuchtungsanwendungen flache Bauform ermöglicht platzsparende Montage sichere elektronische Trennung nach Schutzklasse II SELV, MM/F/EMC auch für den Möbeleinbau geeignet durch MM-Zeichen  für Innenanwendungen IP-20  Ausgang konstant DC 300mA (Autom. 20-40V DC max 60V) Leistung 6,0....12Watt Anschluss: über optionales Litzenkabel z.B. Ausgangsklemm: + und - Temperatureinsatzbereich: -10...+60°C Abmessungen: L:115mm B:45mm H:25mm Gewicht: 100g Nebeninfo: Ersetzt auch LED Converter vieler andere Hersteller da automatischer DC Weitbereich   Erhältliche Ausführung dieser 300mA CC-Treiber wie folgt erhältlich :   Art-Nr 43-700-04284 = CC-Treiber 300mA bis   9Watt Leistung ( dimmbar Nein )  Auto-Range = 8-30V Art-Nr 43-700-04272 = CC-Treiber 300mA bis 12Watt Leistung ( dimmbar Nein )  Auto-Range = 20-40V Art-Nr 43-700-04286 = CC-Treiber 300mA bis 15Watt Leistung ( dimmbar JA )      Auto-Range = 30-50V

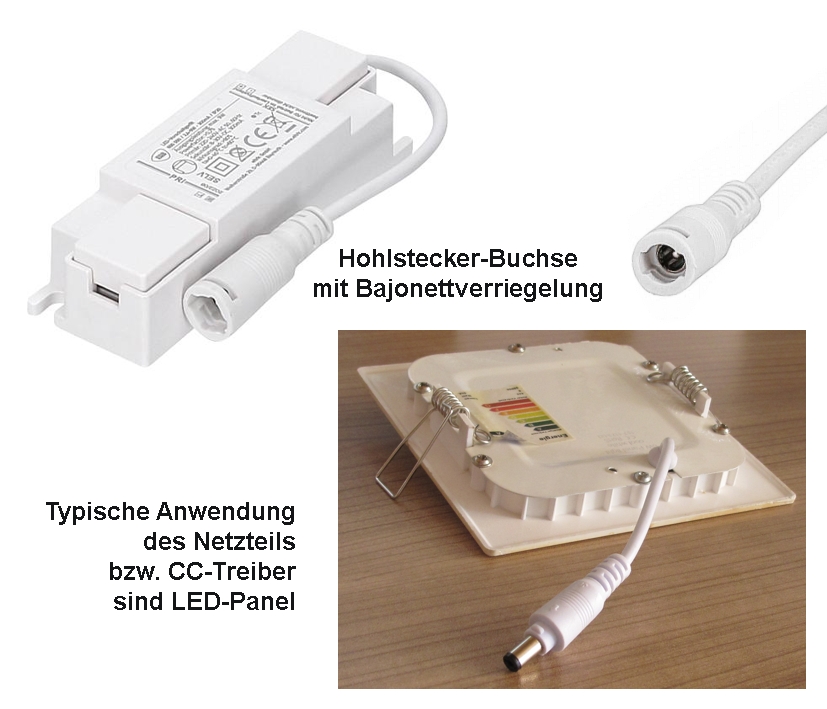

300mA CC-Treiber 300mA Konstantstrom 300mA LED-Netzteil  Unabhängiger 300mA Gleichstromversorger. 300mA LED Treiber. Hohe Leistungsfähigkeit bei geringem Gewicht und geringer Grösse, konstanter Ausgangsstrom von 300mA mit automatischer Anpassung der Ausgangsspannung von 30-50V  Dieses Netzteil ist speziell für die Optimierung der Stromversorgung von 300mA LED Beleuchtung... LED-Panels usw. ausgelegt. Eine lange Lebensdauer und eine geringe Eigenerwärmung ist durch die Schaltnetzteiltechnologie geregelt. Integrierter Überlastschutz, Kurzschluss Schutz, Überstromschutz, Thermischer Schutz. Anwendungen: LED-Einbau-Panels, Leuchtbuchstaben, Konturenbeleuchtung. Architektonische Beleuchtung. Einzelhandels-/Themabeleuchtung. Orientierungsbeleuchtung (Beleuchtung von Wegen). Beleuchtung im Unterhaltungsbereich. Not- und Sicherheitsbeleuchtung usw. Universal-Netzteil für universelle Anwendungen als LED Treiber bzw. LED Stromversorgung für LED mit 300mA Stromaufnahme. Belastbar bis 15Watt Gesamtleistung. Ausführung im Kunststoffgehäuse mit Schraubklemmen und Hohlsteckerbuchse  Technische Daten: Eingang: 230V 50/60Hz (220-240VAC) Überlastschutz durch Strombegrenzung geschützt gegen Kurzschluss, Überlast, Überspannung für LED- und Beleuchtungsanwendungen flache Bauform ermöglicht platzsparende Montage sichere elektronische Trennung nach Schutzklasse II für Innenanwendungen IP-20 + SELV nicht dimmbar  Ausgang konstant DC 300mA (Autom. 8-30V DC ) Leistung typisch 7W..8W...9W....10W...12W.. max 15Watt Anschluss: Eingang über Klemme N+L . Ausgang über übliche Hohlsteckerbuchse 5,5x2,1mm ( siehe auch weitere Bilder )  Temperatureinsatzbereich: -10...+60°C Abmessungen: L: 127mm B: 40mm H: 22mm Gewicht: 110gr Nebeninfo: Ersetzt auch LED Converter vieler andere Hersteller da automatischer DC Weitbereich z.B. Ersetzt u.a. auch LED Driver YM-L4-7W  Zubehör hierzu auch erhältlch fals benötigt :  Art-Nr 41-149-00260 = Hohlstecker  5,50mm / 2,10mm -- Schraubanschluss -- Grün  Art-Nr 41-149-00300 = Hohlstecker  5,50mm / 2,10mm -- Schraubanschluss -- Rot  Art-Nr 41-149-00265 = Hohlsteckerkupplung  5,50mm / 2,10mm -- Schraubanschluss -- Erhältliche Ausführung dieser 300mA CC-Treiber wie folgt erhältlich :  Art-Nr 43-700-04284 = CC-Treiber 300mA bis   9Watt Leistung ( dimmbar Nein )  Auto-Range = 8-30V Art-Nr 43-700-04272 = CC-Treiber 300mA bis 12Watt Leistung ( dimmbar Nein )  Auto-Range = 20-40V Art-Nr 43-700-04286 = CC-Treiber 300mA bis 15Watt Leistung ( dimmbar JA )      Auto-Range = 30-50V

300mA CC Led Treiber Konstantstrom ( Universal Treiber )  Mit dieser 300mA LED Treiber-Platine können 300mA Konstantrom Lampen bzw. Konstantstromleuchten oder auch 1..9 (10) Stück der 300mA einzel LEDs in Reihe betrieben werden. z.B. Weiße High-Power-LEDs mit 300mA bieten unendlich viele Einsatzmöglichkeiten - nicht nur in Kleintaschenlampen, Signalleuchten oder Modellbaulampen sondern auch 300mA LED Panels, LED Deckenleuchten usw. können damit betrieben werden.  Um diese 300mA Leuchtmittel betreiben zu können, benötigen Sie jedoch eine entsprechende 12V oder 24V DC Spannungsversorgung bzw. ein 12V oder 24V LED Netzteil  Diese elektronische Strombegrenzung ist für direkte Speisung von High-Power-LEDs ausgelegt Integrierte Strombegrenzung und Schutzbeschaltung sorgen für eine lange Lebensdauer der LEDs 300mA Konstantstromausgang für 300mA Lampen bzw. 300mA Deckenleuchten bzw. 300mA Leuchmittel aller Art  oder bis zu max 9-10 der 300mA Einzel LEDs in Reihe geschaltet werden.  weiter Eingangsspannungsbereich bis 36V DC  Typischer Einsatz 12V DC oder 24V DC  DC/DC Wandler bzw. DCDC Konverter Die Ausgangsspannung passt sich automatisch an an das 300mA Leuchtmittel an  DCDC Aufwärtswandler mit 300mA Konstantstromausgang  Hoher Wirkungsgrad Sehr klein in der Bauform ! Schutz gegen: Kurzschluss und Übertemperatur geeignet zur Ansteuerung von 300mA Konsantstrom LED Beleuchtung Technische Daten: Eingangsspannung: 12V oder 24V typisch ( Autom.Eingangsbereich 4,5...36VDC) Ausgangsstrom:  300mA ( CC = Konstantstrom ) Geeignet für alle 300mA LED Leuchtmittel  Bei Betrieb mit 12V am Eingang können 7-9Watt Leistung abgerufen werden  Bei Betrieb mit 24V am Eingang können max 15Watt Leistung abgerufen werden  Anzahl max 9-10 LEDs je 300mA (-2%) je nach Input bis 36V DC Output Current Stability Vin=36V, Vout =1-9 (10) LEDs Leistungsbereich Ausgang: 1-14 Watt max. 15 Watt Wirkungsgrad: 96% Schutznorm: IP67 Abmessung:  B: 12,55mm / L: 22,10mm / H: 8,50mm / Temperatureinsatzbereich: -40°...+85°C Anschlüsse: 100mm Litze 4x 0,75qmm Braun = Ausgang LED Kathode (-) Gelb = Ausgang LED Anode (+) Rot = Eingang DC Netzteil (DC Supply) Schwarz = Eingang DC Netzteil (Do not connect to -Vout = Braun)  Zusatzinfo: demnächst gibt es die Vref-Version mit selber Nummer jedoch mit sechs Drähten, muss aber nicht zwingend verdrahtet werden, ist gedacht zum analogem Dimmen über ein 10K Poti ( siehe weitere Bilder )

LED-Konstantstromquelle zum direktem Betrieb von 350mA LED-Leuchtmittel an 230V AC Netzspannung + Ersetzt sehr viele LED-CC-Treiber von EagleRise EBP006C0350..  EBP005C0350. EBP010C0350.... uvwm.  Eingang 230VAC typisch Steckdose (50-60Hz) Autom. Weitbereichseingang: 90-264V AC oder 127-370V DC Anschluß über Kabelitzen - verbinden am besten mit Wago oder Lüsterklemmen  Überlastschutz durch Strombegrenzung geschützt gegen Kurzschluss, Überlast, Überspannung für Innenanwendungen IP30 für LED- und Beleuchtungsanwendungen CC-Treiber Ausgang Konstantstrom DC 350mA Automatische Spannungsanpassung 12...48V DC  Belastbarkeit / Leistung max 13-16W ( Ersetzt auch problemlos die 5W 6W 8W 12W Typen div anderer Hersteller  Line Regulation: +/-1% Anschluss: über 150mm Litzenkabel Eingang 220-240VAC: Blau/Braun AC Input Ausgang: Rot/Schwarz = +/- ( Polung beachten )  Temperatureinsatzbereich: -30...+70°C Abmessungen: L:77mm B:40mm H:29mm Länge mit Befestigungslaschen: 90mm Gewicht: 100g  Zusatztipp : weitere ähnliche CC-Treiber sind auch erhältlich ( ggf. Nr unter Suche eingeben )   Bst Nr 43-700-01605 = CC Treiber  350mA max 24,5Watt Autom. 25...70VDC Bst Nr 43-700-04260 = CC Treiber  350mA max 12,2Watt Autom. 25...40VDC Bst Nr 43-700-01610 = CC Treiber  500mA max 24,5Watt Autom. 15...50VDC Bst Nr 43-700-01620 = CC Treiber  700mA max 25,2Watt Autom. 11...36VDC Bst Nr 43-700-01630 = CC Treiber 1050mA max 25,2Watt Autom. 9...24VDC
