IP65 Schalter 10A Wippschalter RUND 25mm mit 12V Beleuchtung GRÜN Netzschalter

Produktinformationen "IP65 Schalter 10A Wippschalter RUND 25mm mit 12V Beleuchtung GRÜN Netzschalter"

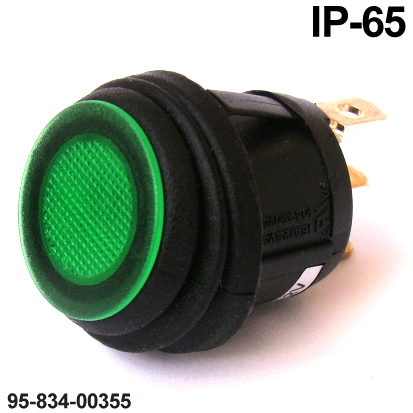

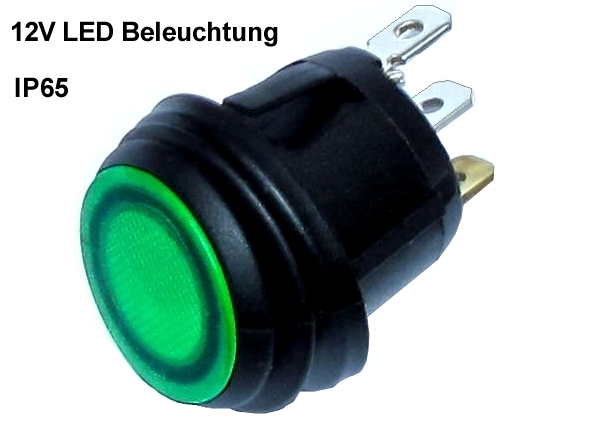

IP65 Wippschalter RUND 25mm mit grüner 12V LED Beleuchtung IP65

  • Kontakte: 1x Schliesser (Ein/Aus)
  • Kontaktbelastbarkeit: bis 250VAC
  • Kontakt-Schaltstrom max: 10A
  • 3 Flachsteck-Anschlüsse versilbert 4.8 x 0.8 mm
  • Integrierte LED Beleuchtung (12V DC 20mA  Range 5-18V) Grün
  • Schutzgrad: IP65
  • Temperatur-Einsatzbereich: -30...+85°C
  • Inkl. Gummischutzkappe
  • Kontaktwiderstand: 50mOhm max
  • Isolationswiderstand ( 500V DC ): 100MOhm
  • Körper und Wippe: Nylon 6.6/UL94-V2
  • beleuchtete Wippe:    Polycarbonat
  • Anschlüsse: Messing    versilbert

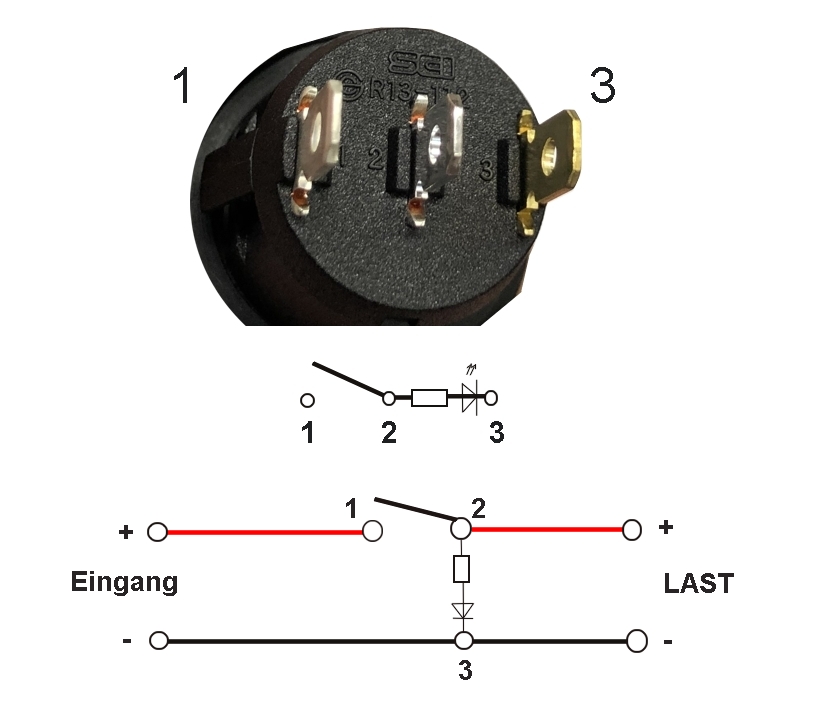

  • Anschlüße 3 ( Anschlussplan siehe weitere Bilder

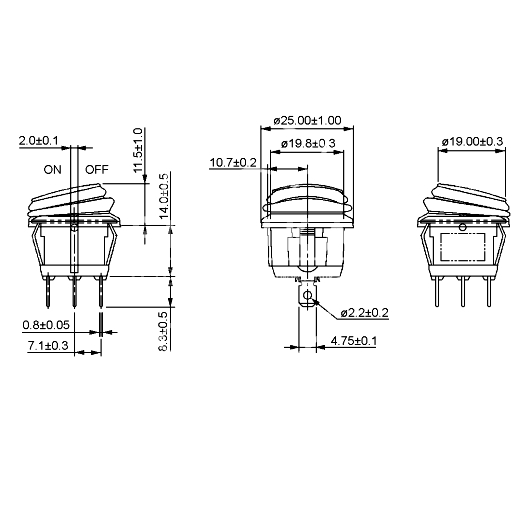

  • Kopfdurchmesser 25,00mm
  • Einbaudurchmesser: 20,0mm Halt durch SnapIn
  • Bautiefe: 16mm mit Kontakten: 24mm
  • Aufbauhöhe Frontseite ab Frontplatte: 14,0mm

Folgende Ausführungen dieser Schalter Serie sind erhältlich ( siehe auch unten im Register ähnliche Artikel ) :

  • Bst : 95-834-00800 = Schalter 30x37mm ROTE   Wippe mit 230V Beleuchtung
  • Bst : 95-834-00810 = Schalter 30x37mm GRÜNE Wippe mit 230V Beleuchtung
  • Bst : 95-834-00355 = Schalter 25mm rund GRÜNE Wippe mit 12V LED Beleuchtung
  • Bst : 95-834-00365 = Schalter 25mm rund ROTE   Wippe mit 12V LED Beleuchtung
  • Bst : 95-834-00368 = Schalter 25mm rund GRÜNE Wippe mit 230V Beleuchtung
  • Bst : 95-834-00367 = Schalter 25mm rund ROTE    Wippe mit 230V Beleuchtung

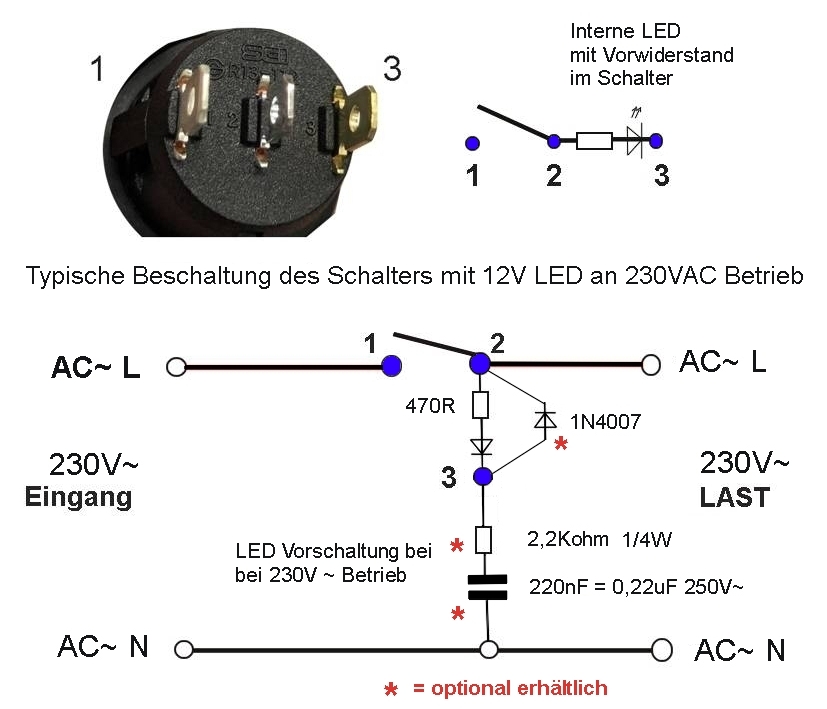

Für die Vorbeschaltung der integrierten 12V LED bei Betrieb an 230VAC empfehlen wir folgenden optionalen Bauteile ( siehe auch weitere Bilder )

  • Bst Nr 19-911-00072 = 2,2Kohm Widerstand
  • Bst Nr 29-724-00050 = 220nF = 0,22uF 275VAC WIMA X2 MP3 Kondensator
  • Bst Nr   9-541-00012 = 1N4007 Universaldiode Schutzdiode
  • Bst Nr 44-815-00006 = Lochrasterplatine Punktraster
  • Bst Nr 39-796-00008 = 2polige Printklemme
