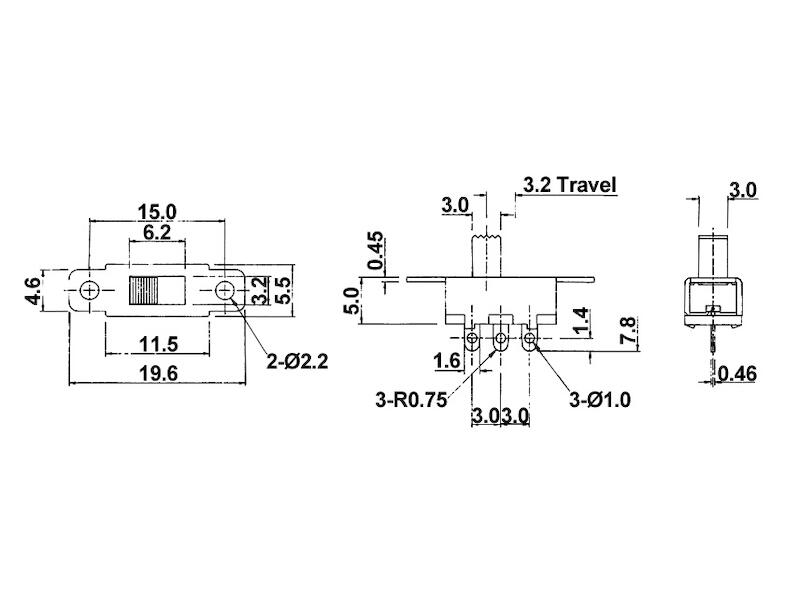

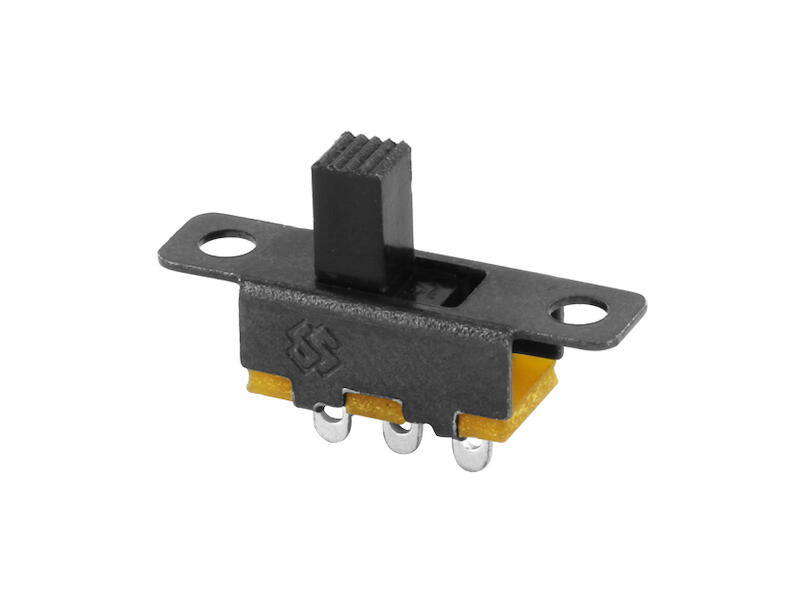

Schalter Schiebeschalter 1xUM 3-Anschlüsse 19,6x5,5mm

1pol Schiebeschalter Minischalter 1xUM = 1x Wechslerkontakt  Abmessungen: B:10mm T: 6,0mm H: 6,3mm Höhe mit Schalterkappe: 6,3mm Lötstifte: Länge : 6,0mm / DM 0,5mm / RM: 2,54x2,54mm Kontakt 1x Wechslerkontakt NC+NO = 1x UM Kontakt Schaltleistung: bis 500mA, 12V DC ( 24V max ) Kontaktwiderstand, max.: 30mOhm Durchschlagfestigkeit: 2mA, 500V DC/1Min. Kapazität, max.: 1,5pF Isolationswiderstand (500V DC): 10000MOhm/1Min. Betätigungen: 10000 Betriebstemperatur:     -25...+70°C Löttemperatur: 230°C/3s Löttemperatur, max.: 245°C Vibrationstest: normaler Betrieb 10...60Hz, 1,5mm Hub Korrosionstest (Salzlösung): 35°C, 5%/24Std.

Schiebeschalter mit 2 Wechslerkontakten = 2xUM  Belastbakeit typisch 9V 12V 24V bis 50V max kleiner 120V Strombelastbarkeit : 300mA 0,3A kurzfristig max 0,5A = 500mASpannungsfestigkeit 500Vac Isolationswiderstand (Min.) 100-MOhm Kontaktwiderstand (Max.) 100-mOhm  Kontakte = 2xUM = 2xWechslerkontakte Anschlüsse: Lötkontakte Betriebstemperatur -20...+60°C Abmessungen: 23,3 x 7,4mm Lochabstand: 19mm ( Gewinde M2x0,4mm ) Montageart: Schrauben M2 Gewinde Einbautiefe: 12mm Hebel = 5,5x3,8mm Höhe ca 5mm  Siehe auch Zeichnung weitere Bilder !  Maße: (LxBxH)  23,3 x 7,4 x 17,7 mm mit Hebel bzw. 23,3 x 7,4 x 12 mm ohne Hebel

1pol DIP Schalter Schiebeschalter 1xUM 1x Wechsler Abmessungen: B: 10mm T:2,3mm H: 6,5mm RM:2,54mm  Abmessungen siehe auch Zeichnung weitere Bilder  Kontakt 1x Wechsler = 1x UM Kontakt Schaltleistung: bis 500mA, 12V DC ( 24V max ) Kontaktwiderstand, max.: 30mOhm Durchschlagfestigkeit: 2mA, 500V DC/1Min. Kapazität, max.: 1,5pF Isolationswiderstand (500V DC): 10000MOhm/1Min. Betätigungen: 10000 Betriebstemperatur:     -25...+70°C Löttemperatur: 230°C/3s Löttemperatur, max.: 245°C Vibrationstest: normaler Betrieb 10...60Hz, 1,5mm Hub Korrosionstest (Salzlösung): 35°C, 5%/24Std.
