Dose für D-Type Einsätze Trägerrahmen mit Blende Jung AS-Serie
10,95 €*
% 13,75 €* (20.36% gespart)Sofort verfügbar, Lieferzeit: 2-4 Tage
Artikelnummer: 85-771-03310
Produktinformationen "Dose für D-Type Einsätze Trägerrahmen mit Blende Jung AS-Serie"
Jung Trägerrahmen mit Innenblende für D-Type Einsätze. Jung Serie-AS Bohrung (Auslass) für div. D-Type Buchseneinsätze
- Metall Trägerrahmen für die Montage in übliche Schalterdosen
- Kunststoffabdeckung Duroplast
- Ausführung der Oberfläche : glänzend
- Befestigungsart: Befestigung mit Schraube
- Schraubbefestigung für Blende und optionale Buchse
- Universal Trägerrahmen mit Innenblende. Jung Serie A und AS
- Bohrung (Auslass) für div. D-Type Buchseneinsätze
- Metall Trägerrahmen für die Montage in übliche Schalterdosen
- Kunststoffabdeckung Duroplast
- Ausführung der Oberfläche : glänzend
- Befestigungsart: Befestigung mit Schraube
- Schraubbefestigung für Blende und optionale Buchse
- Beschriftungsfeld: Nein
- Farbe: Weiss RAL9010 (Alpinweiss)
- Abmessungen:
- Trägerrahmen: 71 x 71mm
- Innenblende: 55 x 55mm
- versenkter D-Type Ausbruch 32,8 x 27,8mm
- Durchmesser für D-Type Buchse: 24,0mm
Einzeln montierbar oder auch kombinierbar mit dem Flächenprogramm der Firma Jung AS58x
Auch verwendbar in Heimbereich, Büros, Sporthallen, Vereinsheimen, Hotels, Gastronomie, Bistros, Bühne usw.
Optional erhältlich diverse D-Type Einsätze (siehe Zubehör-Register) für
LAN-RJ45, PowerCon, Speacon, HDMI, USB, Cinch, Klinke, XLR, BNC, Firewire usw.
Lieferumfang: Metallträger / Blende / 4 Schrauben
Optional erhältlich ( ggf. fals benötigt nur Bst-Nr unter der Suche eingeben ) :
Ideal passend z.B. zu folgenden AS58x Serie
- Bst Nr 39-875-00598 = 1-fach Aussenrahmen AS58x Serie
- Bst Nr 39-875-00440 = 2-fach Aussenrahmen AS58x Serie
- Bst Nr 39-875-00442 = 3-fach Aussenrahmen AS58x Serie
- Bst Nr 39-875-00444 = 4-fach Aussenrahmen AS58x Serie
- Bst Nr 39-875-00447 = 5-fach Aussenrahmen AS58x Serie
- Bst Nr 39-849-01200 = Steckdose 3polig 16A 230VAC pas. zum Programm
- Bst Nr 39-849-01210 = Steckdose mit Klappdeckel 3polig 16A 230VAC pas. zum Programm
Anmelden
Zubehör
3pol XLR Buchse Einbaubuchse D-Type Einsatz
XLR Buchse 3polig D-Type Einsatz XLR Einbaubuchse für Blenden Dose Multimedia Halle PA Audio usw. Typischer Einsatz als Mikrofondose, Lautsprecherdose, DMX Dose usw. XLR Buchse 3polig mit 3 Kontakten (female) mit Lötkelch D-Type Flanschmontage Abmessungen B: 26x31mm Einbaudurchmesser: 23,6mm 3 polige Chassisbuchse Lötanschlüsse, vernickeltes Gehäuse Silber beschichtete Kontakte passendes Zubehör siehe im Zubehör Register
Ab 5,90 €*
3pol XLR Einbaustecker D-Type Einsatz
D-Type, D-Type Einsatz, XLR Buchse, 3pol XLR, NC3FDL1, XLR Buchse 3polig, XLR Einbaubuchse, XLR Blende, XLR Dose, Mikrofondose, Lautsprecherdose, DMX Dose, Lötkelch Flanschmontage D-Type 3pol XLR Einbaustecker (männlich) mit 3 Kontakten (male) mit Lötkelch D-Type Flanschmontage Abmessungen B: 26x31mm Einbaudurchmesser: 23,6mm 3polige Chassisbuchse Lötanschlüsse, vernickeltes Gehäuse Silber beschichtete Kontakte Passendes weiteres Zubehör wie Träger, Dosen, Blenden usw. siehe im Zubehör Register
Ab 4,55 €*
> 500 lagernd
3pol XLR Buchse Einbaubuchse D-Type Einsatz
3pol XLR Buchse Einbaubuchse D-Type mit Verriegelung XLR-Einbaubuchse mit Verriegelung überträgt Audiosignale in erstklassiger Tonqualität Zum Einbau in Audiogeräte und zur Verbindung von XLR-Audio- oder Mikrofonkabeln Passgenaue XLR-Kontakte für minimale Übertragungswiderstände und klaren Sound Mikrofonbuchse mit 3-poliger Belegung Hochwertiges, robustes Metallgehäuse für Langlebigkeit und Stabilität Natürlich auch für andere Steueraufgaben verwendbar wie DMX und andere Niederspannungssignale geeignet Abmessungen: 26,2 x 36,1mm (Front) siehe auch Zeichnung weitere Bilder ! Kontakte Lötkelche passendes Zubehör siehe (Zubehör-Register)
Ab 1,10 €*
%

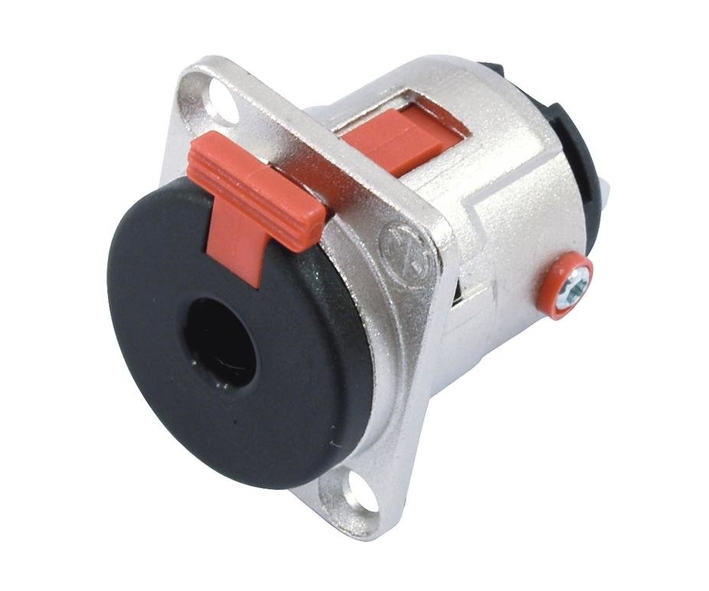

6,3mm Klinkenbuchse D-Type Einsatz Stereo mit Verriegelung
