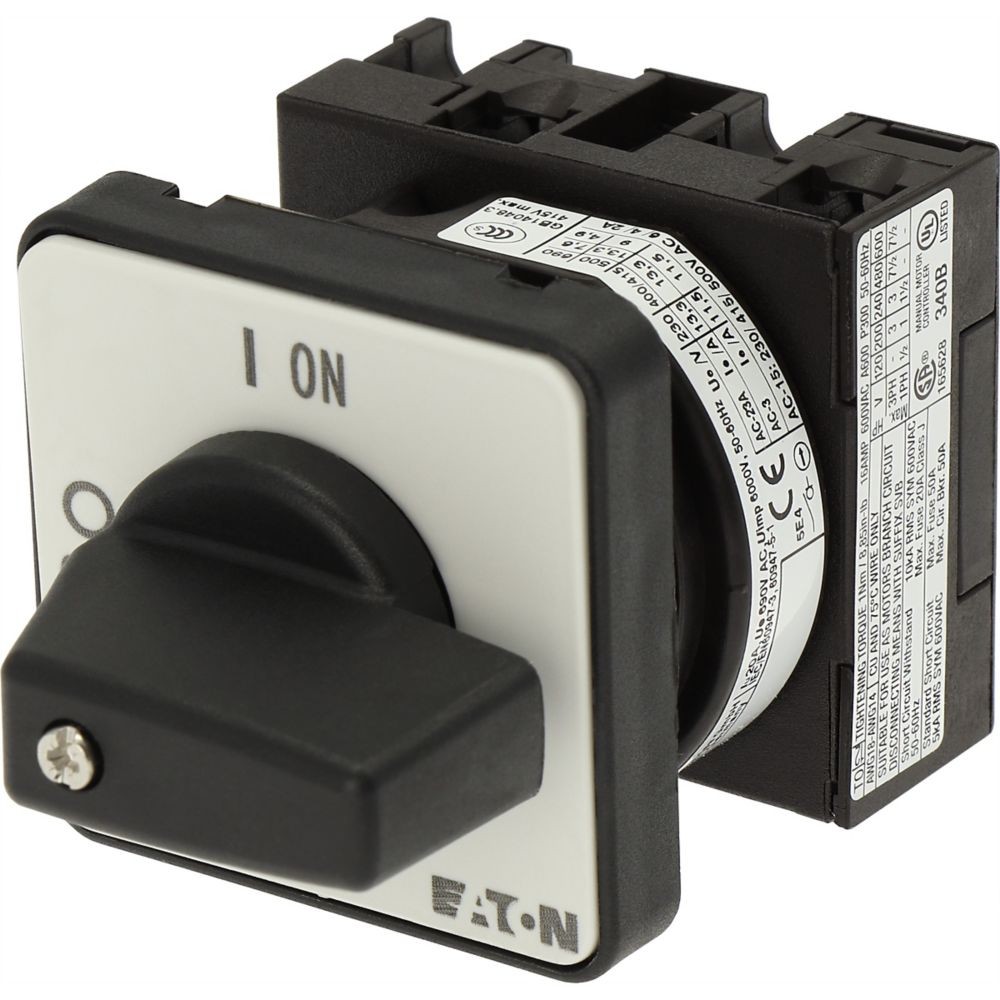

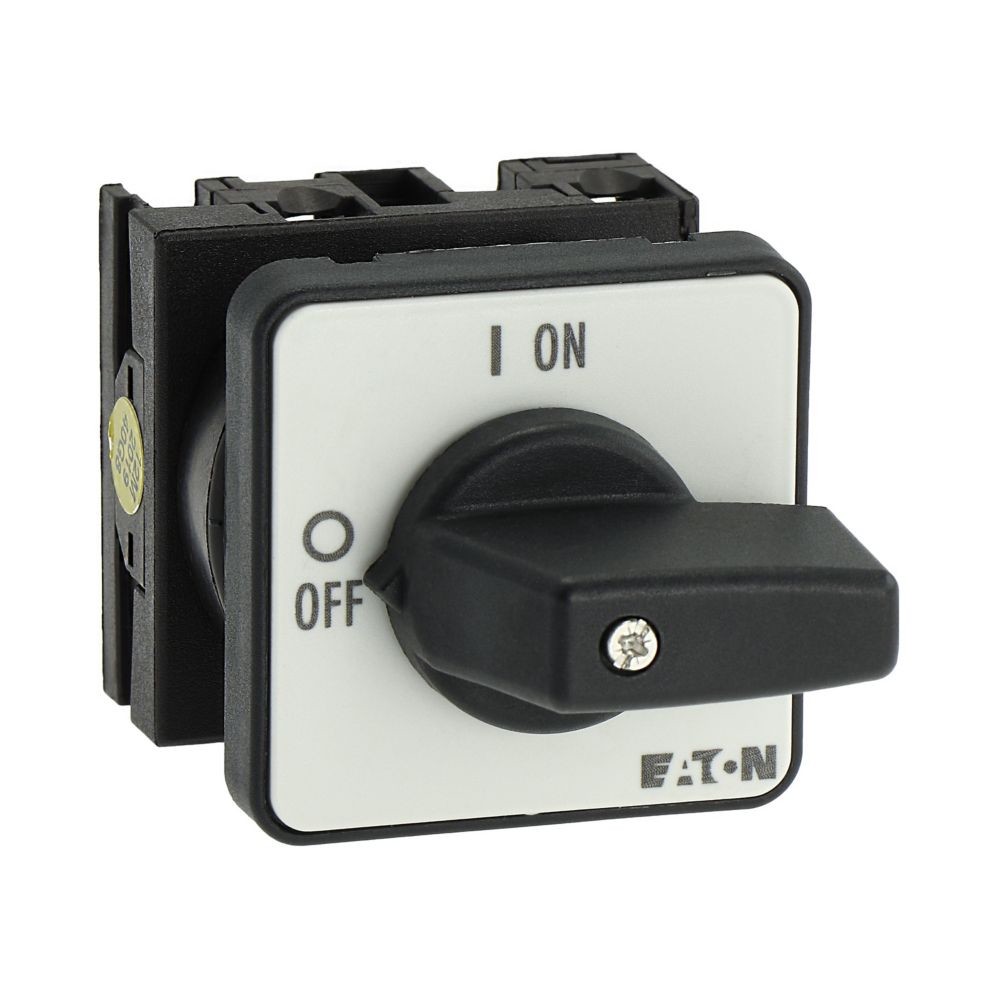

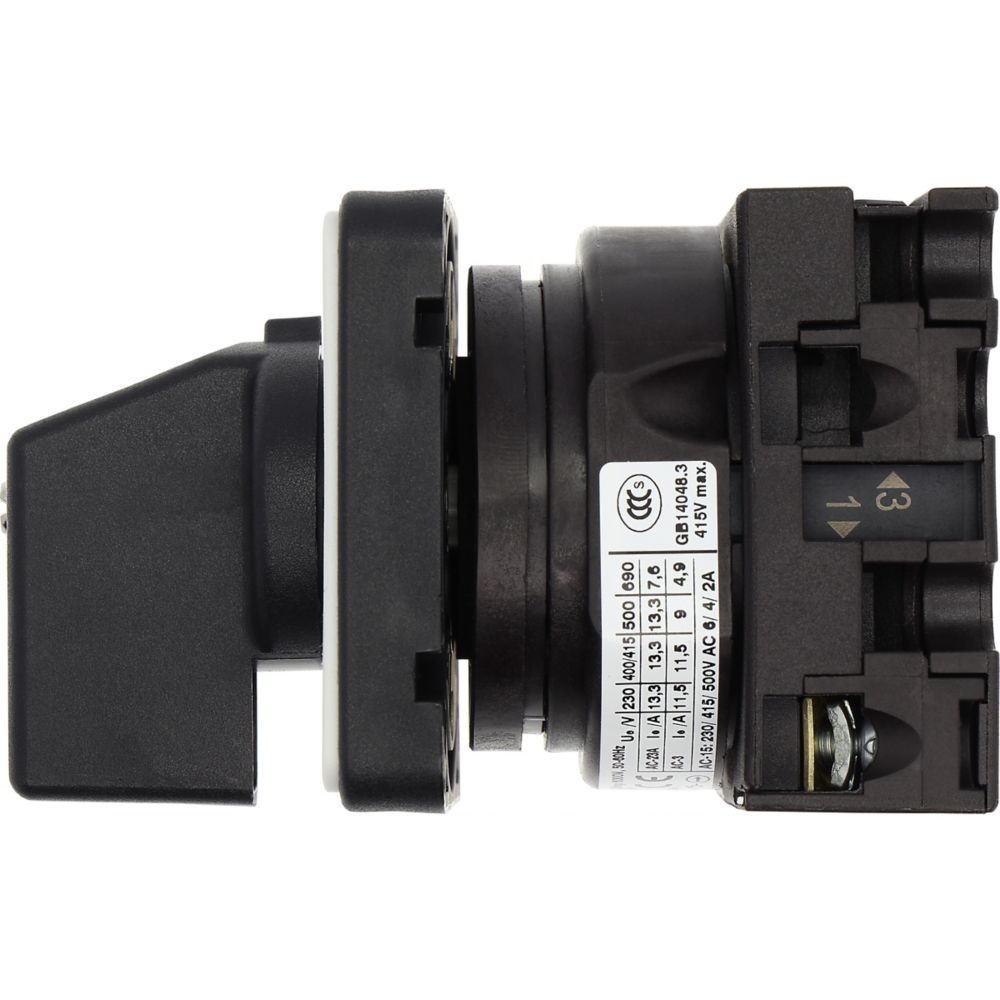

Nockenschalter 1-poliger Hauptschalter 1x20A Zentraleinbau 48x48mm mit Knebel und Frontblende

Nockenschalter 1-poliger Hauptschalter 1-Phasen Lastschalter Einsatz + Kontakt bis 20A max 660VAC mit Knebel und Frontblend

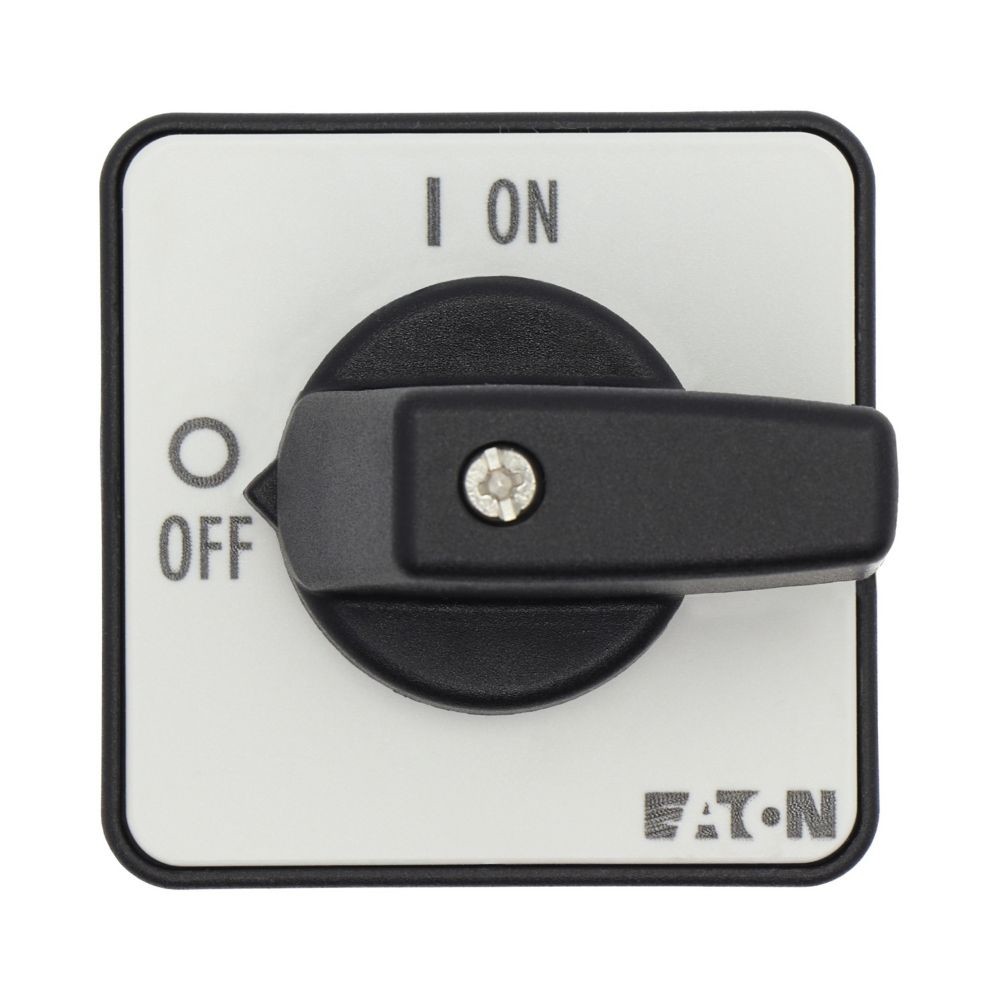

• Hauptschalter, Lastschalter bzw. Nockenschalter mit schwarzem Knebel und Frontschild 48x48mm

• Nockenschalter 1-polig Hautptschalter Kontakt 20A max 660VAC

• Moeller Serie T0 On-Off switch 1-pole
• EIN-AUS Schalter mit Symbol = 0-1
• Typkenner: T0  mit schwarzem Knebel und Frontschild
• Schutzart: Front IP65
• Frontschild: 0-1 / Frontschildgröße: S0
• Bauform: Einbau in Frontblende... Schalttafel... Schaltschrank
• Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 5.5kW
• Bemessungsdauerstrom: Iu = 20 A
• Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3
• Polzahl = 1 / Kontakte 1x Schliesserkontakt = 1x EIN-AUS
• Stufen 0-1 ( Schalterstellung )
• Schaltwinkel: 90 ° Schaltverhalten: rastend Ja
• Geeignet für Frontbefestigung 4-Loch JA
• Bemessungs-Dauerstrom je Kontakt bis 20A = 1x20A
• Typischer Einsatz: 230V...440VAC Spannung: max 690VAC
• Max. Bemessungsbetriebsspannung Ue bei AC 690V
• Bemessungsbetriebsspannung 690 bis 690 V
• Bemessungsdauerstrom Iu 20 A
• Bemessungsdauerstrom bei AC-23, 400V 13,3 A
• Bemessungsdauerstrom bei AC-21, 400V 20 A
• Bemessungsbetriebsleistung bei AC-3, 400V 5,5 kW
• Bemessungskurzzeitstromfestigkeit Icw 0,32 kA
• Bemessungsbetriebsleistung bei AC-23, 400V 5,5 kW
• Schaltleistung bei 400 V 5,5 kW
• Bedingter Bemessungskurzschlussstrom Iq 6 kA
• Bemessungsstoßspannungsfestigkeit Uimp 4KV / 6KV III
• 2x Schraubanschluss für Kabel bis 2,5qmm
• Beschriftung der Kontakte : 2 und 1
• 1 = Schliesserkontakt
• Schutzart frontseitig = IP65 / Schutzart (NEMA )12
• Überspannungskategorie : III 4KV
• erfüllt Normen:
• CSA File No.: 012528 / IEC/EN 60947-3 / UL 60947-4-1 UL File No.: E36332
• CSA-C22.2 No. 60947-4-1-14 IEC/EN 60947 CSA-C22.2 No. 94
• IEC/EN 60204 CSA UL Category Control No.: NLRV VDE 0660 CE CSA Class No.: 3211-05 UL

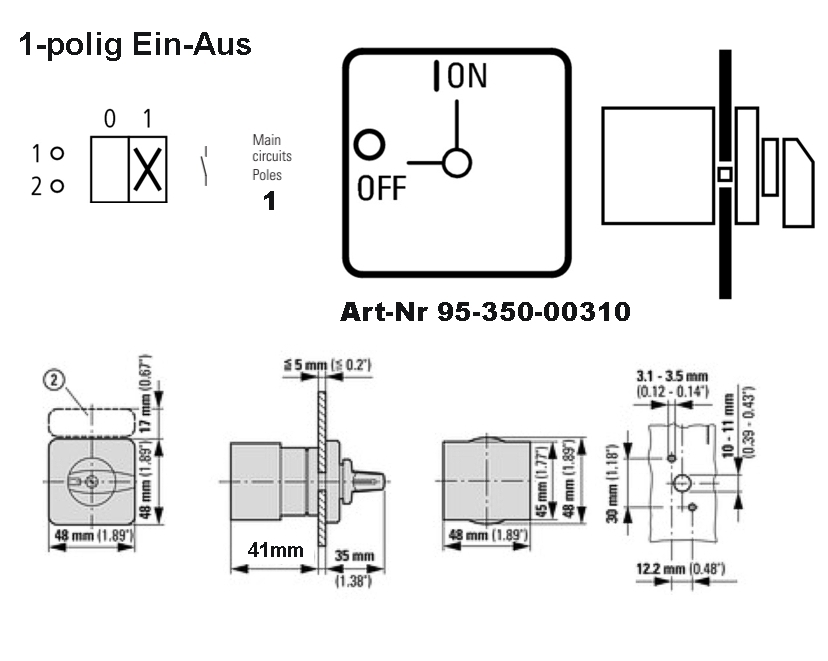

Abmessungen ( siehe auch Zeichnung weitere Bilder ) :

• Abmessungen-Blende: 48x48mm / Basisplatte H: 8,2mm
• 4-Lochbefestigung ( 36x36mm ) Frontschildgröße: S0
• Abmessung der Innenblende: 44,7x44,7mm
• Knopfhöhe: 25,5mm
• Nocken für Knopf DM: 7mm / Halbrundlich : ca. 6,2mm
• Achslänge 27mm / Kopf-DM 39mm

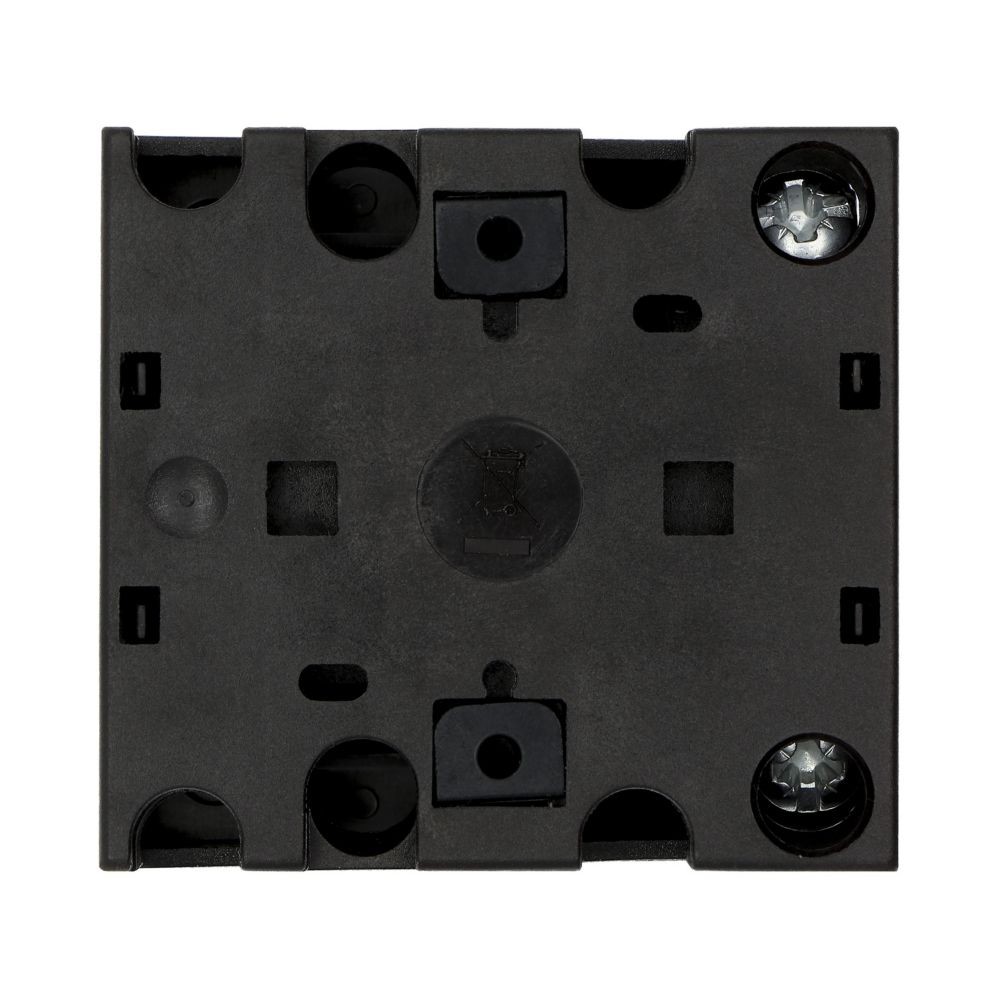

• Schalter Rückseite : 45x48mm / Bautiefe Schalter: 41mm

Lieferung Schalter inkl. Knebel und Frontblende und Anleitung
