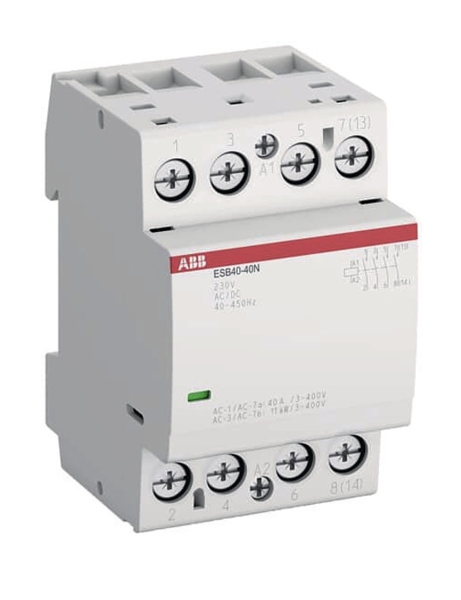

Relais Schütz 230V Spule 4xEIN Hutschiene 4x40A ABB ESB-Serie
79,95 €*
% 149,00 €* (46.34% gespart)Sofort verfügbar, Lieferzeit: 1-3 Tage
Artikelnummer: 47-870-00110
Produktinformationen "Relais Schütz 230V Spule 4xEIN Hutschiene 4x40A ABB ESB-Serie"
230V Schütz 4Schliesser Leistungsrelais zum Schalten und Steuern von Beleuchtungsanlagen, Heizungen, Belüftungen, Pumpen, Motoren, Solareinspeiser, Wechselrichter, Wärmepumpen und sonstiger Antriebe der Gebäudeautomatisierung. Schütz für Schalttafeleinbau auf Tragschienen (35 mm)
- Brummfreier Magnetantrieb, geräuscharmes Schalten
- Schaltstellungsanzeige
- hohe Schaltleistung und Lebensdauer
- integrierte Spulenbeschaltung
- Berührungsschutz
- Überspannungsschutz der Magnetspule bis 6kV
- Schnellbefestigung mit Rastschieber
- große Anschlüsse mit offenen Rahmenklemmen
Schaltkontakte:
- Anzahl Hauptkontakte Schließer: 4
- Anzahl Hauptkontakte Öffner: 0
- Anzahl Hilfskontakte Schließer: 0
- Anzahl Hilfskontakte Öffner: 0
Technische Daten:
- Spulenspannung: 230V AC oder DC
- Kontakte: 4S = 4xSchliesser (4xEin/Aus)
- Kontaktbelastbarkeit: 4x 40A Dauerstrom
- Maximale Betriebsspannung Kontakte: 480VAC
- Bei Parallelschaltung von 2 Strombahnen darf der Bemessungsstrom Ie das 1,6 fache betragen.
- Schalten ( AC1 ) von Heizungen und nicht induktive oder schwach induktive Last. Widerstandsöfen :
- Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
- Bemessungsisolationsspannung (Ui): 500 V
- RoHS JA Folgt der EU Richtlinie 2011/65/EC
- Schraubklemmen:
- Für Spule 1,5qmm oder 2x2,5qmm oder 1x4qmm
- Anschlussmöglichkeit-Hauptstromkreis:
- mit Schraubklemmen 1x25qmm oder auch 2x10qmm und Berührungsschutz
- Installations-Schütz aufrastbar auf Hutschiene 35mm,
- Brummfrei Ausführung
- Schaltstellungsanzeige integriert JA
- eingebauter Varistor zum Schutz gegen Überspannungen bis 6kV
- Anbaumöglichkeit von Hilfsschalter, für Gleich- und Wechselspannungen geeignet
- Spulenspannung 230V
- Einschaltdauer ED 100%
- Schaltkontakte 400/230V
- Kontaktbelastbarkeit: 4x 40A
- Einbautiefe 65mm / Breite 52mm
- Installations-Schütz 4 Schließer potentialfrei
- Mechanische Lebensdauer: 1.000.000 Zyklus
- Temperatureinsatzbereich: -25...+55°C
- Schutzart: IP20
- Verschmutzungsgrad: 3

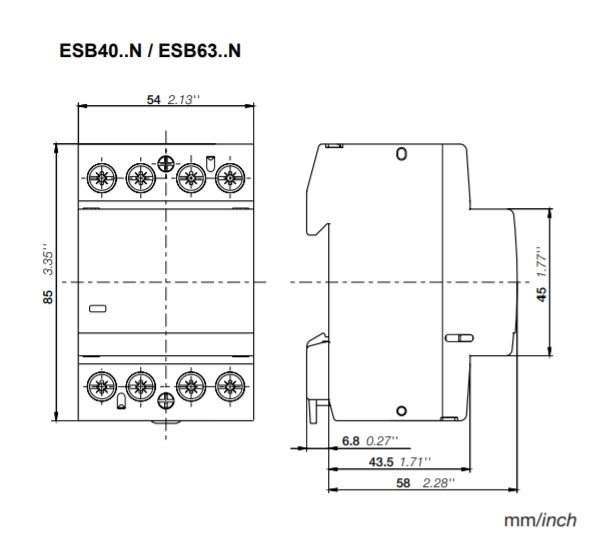

- Abmessungen: Einbautiefe 65mm ( 58mm ) / Breite 54mm / Länge: 85mm ( siehe auch weitere Bilder Zeichnung )
- Anzahl der Teilungseinheiten 2
- Farbe: Grau
- Gewicht: 0,45kg
Zusatzinformation
folgende Produkte gibt es optional hierzu ( fals benötigt max 1x möglich )
- Bst-Nr 47-870-00208 = Hilfskontaktblock 1S/1Ö = 9mm Baubreite - Montage links zum aufstecken = EH04-11N
- Bst-Nr 47-870-00204 = Hilfskontaktblock 2S/0Ö = 9mm Baubreite - Montage links zum aufstecken = EH04-20N
