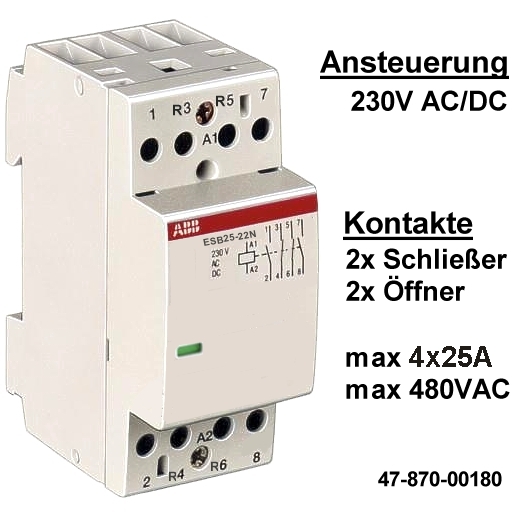

Relais Schütz 230V Spule 2xS 2xÖ Hutschiene 4x25A ABB

Produktinformationen "Relais Schütz 230V Spule 2xS 2xÖ Hutschiene 4x25A ABB"

230V Schütz bzw. Leistungsrelais zum Schalten und Steuern von Beleuchtungsanlagen, Heizungen, Belüftungen, Pumpen, Wärmepumpen und sonstiger Antriebe der Gebäudeautomatisierung. Schütz für Schalttafeleinbau auf Tragschienen (35 mm)

Eigenschalten:

  • Brummfreier Magnetantrieb, geräuscharmes Schalten
  • Schaltstellungsanzeige
  • hohe Schaltleistung und Lebensdauer
  • integrierte Spulenbeschaltung
  • Berührungsschutz
  • Überspannungsschutz der Magnetspule bis 5kV
  • Schnellbefestigung mit Rastschieber
  • große Anschlüsse mit offenen Rahmenklemmen

Schaltkontakte:

  • Anzahl Hauptkontakte Schließer: 2
  • Anzahl Hauptkontakte Öffner:     2
  • Anzahl Hilfskontakte Schließer:   0
  • Anzahl Hilfskontakte Öffner:        0

Technische Daten:

  • Spulenspannung: 230V AC ( 220-240VAC 40-450Hz ) oder DC
  • Kontakte: 2S = 2x Schliesser
  • Kontakte: 2Ö = 2x Öffner
  • Kontaktbelasbarkeit: 4x 25A Dauerstrom ( 25A Öffner / 25A Schliesser )
  • Maximale Betriebsspannung Kontakte: 480VAC ( 115VAC - 230VAC - 480V )
  • Aufdruck auf Schütz:( Grunddaten des Schütz )
  • AC-1 / AC-7a: 25A / 400VAC
  • General USE : 25A 240V / NO 25A 480V / NC 25A 480V
  • Ballast / Tungsten AC-5a / 5B : 25A 240V / NO 25A 480V / NC 6A 480V
  • Maximale Betriebsspannung Kontakte: 480VAC
  • Bei Parallelschaltung von 2 Strombahnen darf der Bemessungsstrom Ie das 1,6 fache betragen.
  • weitere Daten nach Gebrauchskategorie ( Datenblatt ):
  • Schalten ( AC1 ) von Heizungen und nicht induktive oder schwach induktive Last. Widerstandsöfen :
  • AC1 = 25A je Kontakt ( AC-1 = Pe )
  • AC1 = 230V: einphasig 5.8 kW ( AC-1 = Pe )
  • AC1 = 400V: zweiphasig 11,6 kW ( AC-1 = Pe )
  • Schalten ( AC3 ) von E-Motoren, Käfigläufermotoren wie Anlassen bzw. Ausschalten während des Laufes
  • AC3 = 230V: einphasig 6A je Kontakt =4x 1.3 kW ( AC3-Pe )
  • Schalten ( AC-5A ) von Gasentladungslampen
  • Schalten ( AC5b ) von Glühlampen
  • AC5 = 25A je Kontakt ( AC-1 = Pe )
  • AC5b = 230V: einphasig je 25A 5,8KW
  • AC5a = 480V: zweiphasig je 6A 2,8KW
  • Schalten ( AC7a ) schwach induktive Last für Haushalts- und ähnliche Anwendungen
  • AC7a = 25A je Kontakt ( AC-7a = Ie )
  • AC7a = 230V: einphasig 5,83 kW ( AC7a Pe )
  • AC7a = 400 V: zweiphasig 11,6 kW ( AC7a-Pe )
  • Schalten ( AC7b ) Motorlasten für Haushaltsanwendungen
  • AC7b = 230V: einphasig 6A je Kontakt 1,3KW ( AC7b Ie / Pe )
  • AC7b = 400 V: zweiphasig 9A je Kontakt 4,0 kW AC7b Ie / Pe )
  • Horse Power Leistung ( PS ) nach UL/CSA:
  • (220 ... 240 V AC) einphasig, Schließer 1Hp = 1PS
  • (220 ... 240 V AC) einphasig, Öffner 1Hp = 1PS
  • (440 ... 480 V AC) einphasig, Schließer 2Hp = 2PS
  • (440 ... 480 V AC) einphasig, Öffner 2Hp = 2PS
  • Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
  • Bemessungsisolationsspannung (Ui): 500 V
  • Schraubklemmen:
  • Anschlussmöglichkeit-Hauptstromkreis:
  • Starr 1x 1.5 ... 10qmm oder Starr 2x 1.5 ... 4qmm
  • Mechanische Lebensdauer: 1.000.000 Zyklus
  • Temperatureinsatzbereich: -25...+55°C
  • Schutzart: IP20
  • Verschmutzungsgrad: 3

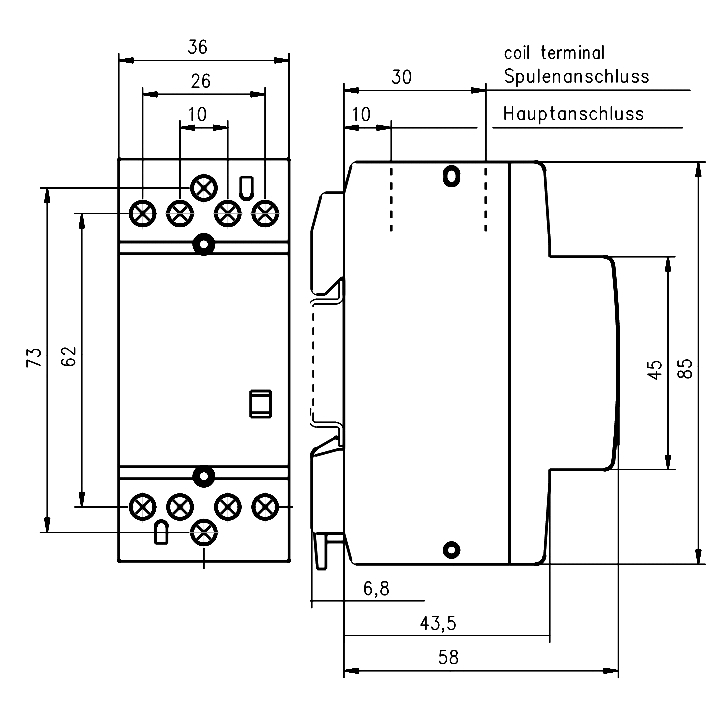

  • Abmessungen: B: 36,0mm H: 85,0mm T: 65,00mm
  • Anzahl der Teilungseinheiten 2
  • Farbe: Grau
  • Gewicht: 0,235kg

Zusatzinformation

folgende Produkte gibt es optional hierzu ( fals benötigt max 1x möglich )

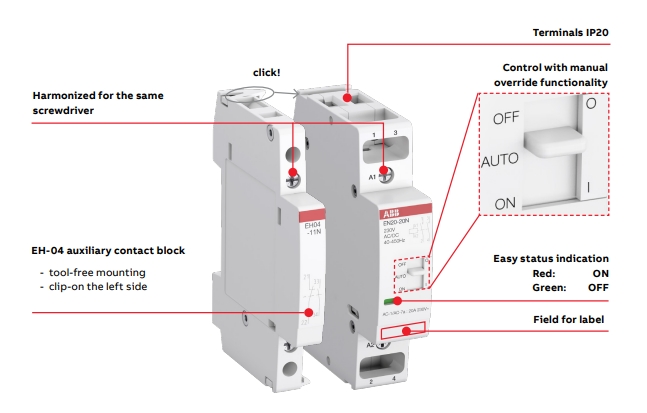

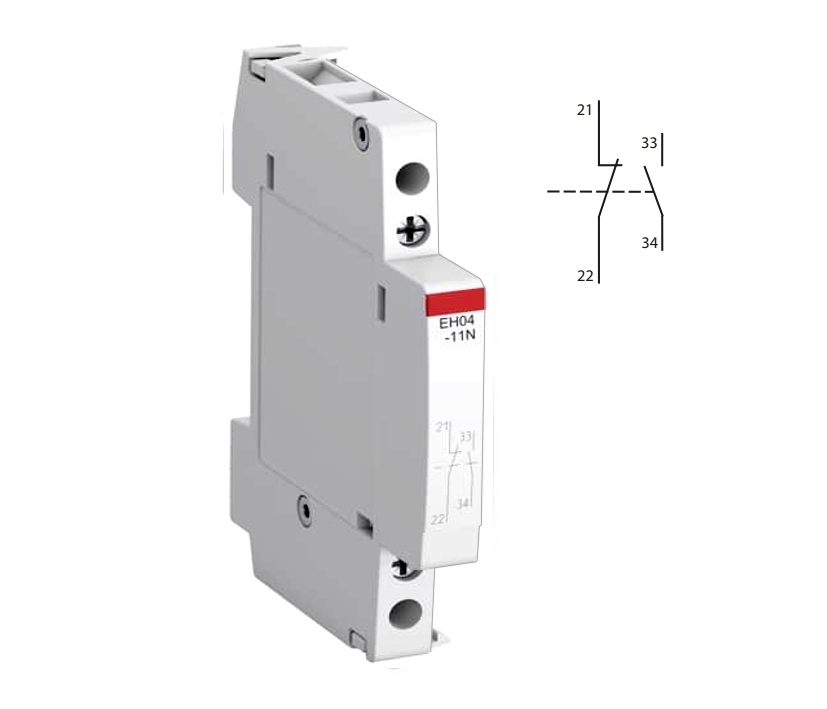

  • Bst-Nr  47-870-00208 = Hilfskontaktblock 1S/1Ö = 9mm Baubreite - Montage links zum aufstecken = EH04-11N

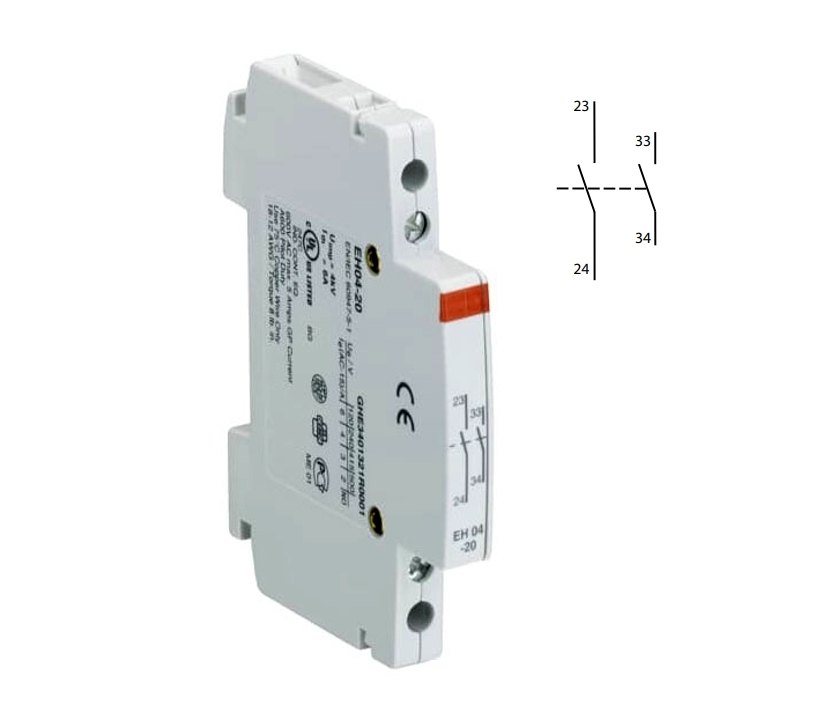

  • Bst-Nr  47-870-00204 = Hilfskontaktblock 2S/0Ö = 9mm Baubreite - Montage links zum aufstecken = EH04-20N



0 von 0 Bewertungen

Durchschnittliche Bewertung von 0 von 5 Sternen

Bewerten Sie dieses Produkt!

Teilen Sie Ihre Erfahrungen mit anderen Kunden.


Zubehör

%
Hutschiene DIN-Schiene gelocht 500mm B 35mm
Hutschiene DIN-Schiene gelocht 500mm B 35mm
Hutschiene Trageschiene DIN-Schiene Montageschiene Eine der üblichste Montageschiene in Schaltschränken gelochte Ausführung verzinkt  Trageschiene gelocht 35mm breit (unten 21mm x 7,5mm Höhe ) Tragschiene DIN EN50022 / EN 60715 / EN 50022  Material verzinkt, sendzimirverzinkt Lochung: Ja = gelocht ( 5,2x18mm / 6,2x15mm ) Werkstoff Stahl Materialstärke 1mm    Länge: 500mm Breite: 35mm (oben) Breite: 21mm (unten) Bauhöhe 7,5mm

2,95 €* 3,95 €* (25.32% gespart)
%
Hilfskontakt 1xS 1xÖ Hutschiene EH04-11N Zubehör für Schütze ESB-Serie
Hilfskontakt 1xS 1xÖ Hutschiene EH04-11N Zubehör für Schütze ESB-Serie
EH04-11N Hilfskontakt Hilfsschalter zur Erweiterung eines Installationsschütz der ABB-Serien ESB/EN..N Hilfskontaktblock ohne Spule .. zum einfachen aufstcken aud ABB Schütz 2-poliger Hilfsschalter EH04..N mit nur 9mm Baubreite können als Zubehör linksseitig aufgesteckt werden. bzw. an alle Installationsschütze ESB/EN..N werkzeuglos angebaut werden. Ausführung aufsteckbar links auf Schütze von ABB Serien ESB16..N / ESB20..N / EN20..N / ESB25..N / EN25..N / ESB63..N / ESB100..N Technische Daten: Anzahl der Kontakte als Schließer = 1 / Öffnerkontakt = 1x ( = 1-S/1-Ö )  Ausführung des elektrischen Anschlusses: Schraubanschluss Bemessungsbetriebsspannung Hilfsstromkreis bis 500V AC 50/60Hz Konventioneller thermischer Dauerstrom in freier Luft (Ith): 6Amp. Bemessungsbetriebsstrom Ie bei AC15 = 230V 4 A / 24V 6A / 415VAC 3A / 500V 2A Rated Power AC3 = 1,3KW 230V Schutzart: IP20 Abmessungen: B: 9,0mm H: 85,0mm T: 65/58mm Farbe: Grau + Gewicht: 0,04Kg

26,50 €* 36,41 €* (27.22% gespart)
%
Hilfskontakt 2xSchliesser Hutschiene EH04-20N Zubehör für Schütze ESB-Serie
Hilfskontakt 2xSchliesser Hutschiene EH04-20N Zubehör für Schütze ESB-Serie
EH04-20N Hilfskontakt Hilfsschalter zur Erweiterung eines Installationsschütz der ABB-Serien ESB/EN..N Hilfskontaktblock ohne Spule .. zum einfachen aufstcken aud ABB Schütz 2-poliger Hilfsschalter EH04..N mit 9 mm Baubreite können als Zubehör linksseitig aufgesteckt werden. bzw. an alle Installationsschütze ESB/EN..N werkzeuglos angebaut werden. Ausführung aufsteckbar links auf Schütze von ABB Serien ESB16..N / ESB20..N / EN20..N / ESB25..N / EN25..N / ESB63..N / ESB100..N Technische Daten: Anzahl der Kontakte als Schließer = 2 Ausführung des elektrischen Anschlusses: Schraubanschluss Bemessungsbetriebsspannung Hilfsstromkreis bis 500V AC 50/60Hz Konventioneller thermischer Dauerstrom in freier Luft (Ith): 6Amp. Bemessungsbetriebsstrom Ie bei AC15 = 230V 4 A / 24V 6A / 415VAC 3A / 500V 2A Rated Power AC3 = 1,3KW 230V Schutzart: IP20 Abmessungen: B: 9,0mm H: 85,0mm T: 65/58mm Farbe: Grau + Gewicht: 0,04Kg

26,50 €* 36,41 €* (27.22% gespart)
%
Installation Verteiler 5TE Wandgehäuse Aufputz AK Verteilerkasten
Installation Verteiler 5TE Wandgehäuse Aufputz AK Verteilerkasten
  Stromverteiler Kleinverteiler für Sicherungsautomaten, Schütz, Netzteile, Dimmer oder Überspannungsableiter usw. IP65 Kleinverteiler nach DIN 43871/VDE 0603 aus Material schlagfester Kunststoff Inklusive PE/N-Klemme, Doppelmembranstutzen Abdeckstreifen, Beschriftungsleisten Montageart Aufbau / Aufputz Anzahl der Reihen 1 Breite in Teilungseinheiten 5 intern INFO 5xTE (1TE=18mm) die einbaubar sind z.B. 5x 1TE Sicherungsautomaten TE Breite somit 90mm und TE Höhe 46,2mm Art des Deckels mit Ausschnitt Mit transparentem Deckel Ja Werkstoff des Gehäuses Kunststoff Abmessungen des Verteilers: Höhe 200 mm / Breite 125 mm / Tiefe 123 mm DIN-Schiene TS35 Ja integriert 88mm Mit Montageplatte Nein Anbaumöglichkeit Nein EMV-Ausführung  Nein Farbe: Grau RAL7035 Schutzart (IP) IP65 Gewicht: 600g

33,50 €* 47,95 €* (30.14% gespart)

Ähnliche Artikel

Nur 2 auf Lager!
%
230V Relais für AC oder DC mit 2xWechsler je 8A DIN Hutschienen ABB
230V Relais für AC oder DC mit 2xWechsler je 8A DIN Hutschienen ABB
230V Relais geeignet für AC oder DC. Relaismodul mit 2-poligem Wechslerkontakt 5/8A  und SATUS LED Anzeige DIN-Schiene Hutschiene  230V Relaismodul mit integrierter Status LED 2-poliger Wechsler Kontaktbelastbarkeit jeweils 5/8A  Montage Befstigung an 35mm DIN-Schiene Hutschiene  Schraubklemmeanschluss Grüne LED-Statusanzeige  Universal-Relais für elektrische Signalanpassung zwischen  der elektronischen Steuer , z.B. Speicherprogrammierbare  Steuerung, PC oder Feldbus, Systeme und der Sensor / Aktor-Ebene  kompakte Bauweise und Anschlussklemmen. Technische Daten: Eingangsspannung  230V-AC oder 230V-DC Einsatzbereich Range Eingang ( 200-253V AC oder 195...253VDC )  Verbrauch-Spule = 1,15W = 5mA  Schaltverhalten des Antriebs = monostabil üblichst  Kontakte: 2-poliger Wechsler ( 2x UM siehe auch Plan weitere Bilder )  Relaiskontakt Laststrom jeweils 5A  ( Peak 8A )  1mA...8A Belastbarkeit der Kontakte je 1500VA ( AC1 ) or 192W ( DC1 )  Relaiskontakte für Einsatz im Spannungsbereich  5V...12V...24V...48V...250V AC or DC  Isolation: 4000V RMS  Montage Typ    DIN-Schienen Hutschiene TS35  Anschluss Schraubkontakte 0,2...2,5qmm  Betriebstemperaturbereich -20°C .....+70°C Einschaltzeit    6ms / Abschaltzeit    15ms Schutzgrad IP20 NEMA1  Abmessungen    70 x 12 x 75mm Länge 70mm  / Tiefe    12mm / Höhe    75mm

42,90 €* 60,00 €* (28.5% gespart)
%

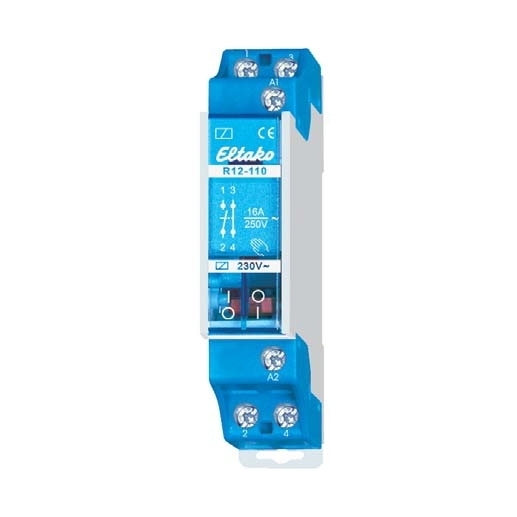

Relais 230V Spule 1xWechsler Hutschiene Eltako 16A 250V Schütz
Relais 230V Spule 1xWechsler Hutschiene Eltako 16A 250V Schütz
230V Relais Elektromechanisches Relais bzw. Schütz Hutschienen-Relais  Typischer Einsatz:  Lastrelais bzw. Schütz für Hausverteilertechnik, Industrie, Schaltschrankbau etc Ansteuerung Spule: 230V 50Hz Steuerleistungsbedarf 4-5Watt Kontakt = 1 Wechslerkontakt (1xSchliesser + 1xÖffner) Belastbarkeit bis max. 16A/250VAC max. 3600VA 2300W Handbetätigung bzw. Schaltstellungsanzeige  Einschaltdauer 100% (Zeitfunktion Nein) Schraubkontakte A1 - A2 = Steuerkontakte (Spule)   1 -   2 = Schaltkontakt (Schliesser)   3 -   4 = Schaltkontakt (Öffner) Max. Glühlampenlast 2300W Max. Leuchtstofflampenlast 2300VA Max. Leuchtstofflampenlast (Duo-Schaltung) 2300VA Max. Leuchtstofflampenlast (parallel kompensiert) 500VA Max. Schaltstrom (cos phi = 0,6) 10A Abmessungen: 82mm x 18mm (Sich.Automatenbreite) H:59mm

27,95 €* 39,40 €* (29.06% gespart)
%
Relais Schütz 230V Spule 4xEIN Hutschiene 4x25A ABB ESB
Relais Schütz 230V Spule 4xEIN Hutschiene 4x25A ABB ESB
230V Schütz 4Schliesser Leistungsrelais zum Schalten und Steuern von Beleuchtungsanlagen, Heizungen, Belüftungen, Pumpen, Motoren, Solareinspeiser, Wechselrichter, Wärmepumpen und sonstiger Antriebe der Gebäudeautomatisierung. Schütz für Schalttafeleinbau auf Tragschienen (35 mm) Ersetzt u.a. auch ESB24-40 u.v.w.m.  Eigenschalten:  Brummfreier Magnetantrieb, geräuscharmes Schalten Schaltstellungsanzeige  hohe Schaltleistung und Lebensdauer  integrierte Spulenbeschaltung  Berührungsschutz  Überspannungsschutz der Magnetspule bis 6kV  Schnellbefestigung mit Rastschieber  große Anschlüsse mit offenen Rahmenklemmen  Schaltkontakte:  Anzahl Hauptkontakte Schließer: 4  Anzahl Hauptkontakte Öffner:     0  Anzahl Hilfskontakte Schließer:    0  Anzahl Hilfskontakte Öffner:        0 Technische Daten:  Spulenspannung: 230V AC oder DC  Kontakte: 4S = 4xSchliesser (4xEin/Aus)  Kontaktbelastbarkeit: 4x 25A Dauerstrom Maximale Betriebsspannung Kontakte: 480VAC Bei Parallelschaltung von 2 Strombahnen darf der Bemessungsstrom Ie das 1,6 fache betragen. Schalten ( AC1 ) von Heizungen und nicht induktive oder schwach induktive Last. Widerstandsöfen :       AC1 = 230V: einphasig   5.8 kW   ( AC-1 = Pe )    AC1 = 400V: dreihasig  17,3 kW   ( AC-1 = Pe )    AC1 = 25A je Kontakt  ( AC-1 = Pe )  Schalten ( AC3 ) von E-Motoren, Käfigläufermotoren wie Anlassen bzw. Ausschalten während des Laufes   AC3 = 230V: einphasig  9A je Kontakt = 1.3 kW   ( AC3-Pe )   AC3 = 400 V: dreiphasig 9A /  4,0 kW ( AC3-Pe )  Schalten ( AC7a ) schwach induktive Last für Haushalts- und ähnliche Anwendungen    AC7a = 230V: einphasig  5,83 kW   ( AC7a Pe )   AC7a = 400 V: dreiphasig  17,3 kW ( AC7a-Pe )    AC7a = 25A je Kontakt  ( AC-7a = Ie )  schalten ( AC7b ) Motorlasten für Haushaltsanwendungen   AC7b = 230V: einphasig  9A  je Kontakt 1,3KW ( AC7b Ie / Pe )    AC7b = 400 V: dreiphasig  9A je Kontakt 4,0 kW  AC7b Ie / Pe )  Horse Power Leistung ( PS ) nach UL/CSA:    (220 ... 240 V AC) einphasig, Schließer 1Hp = 1PS    (220 ... 240 V AC) dreiphasig, Schließer 3Hp = 3PS    (440 ... 480 V AC) einphasig, Schließer 2Hp = 2PS     (440 ... 480 V AC) dreiphasig, Schließer 5Hp = 5PS Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV Bemessungsisolationsspannung (Ui): 500 V RoHS JA Folgt der EU Richtlinie 2011/65/EC Schraubklemmen:  Anschlussmöglichkeit-Hauptstromkreis:  Starr 1x 1.5 ... 10qmm oder Starr 2x 1.5 ... 4qmm Mechanische Lebensdauer: 1.000.000 Zyklus  Temperatureinsatzbereich: -25...+55°C  Schutzart: IP20  Verschmutzungsgrad: 3  Abmessungen: B: 36,0mm H: 85,0mm T: 65,00mm  Anzahl der Teilungseinheiten 2  Farbe: Grau  Gewicht: 0,235kg   Zusatzinformation  folgende Produkte gibt es optional hierzu ( fals benötigt max 1x möglich )   Bst-Nr  47-870-00208 = Hilfskontaktblock 1S/1Ö = 9mm Baubreite - Montage links zum aufstecken = EH04-11N   Bst-Nr  47-870-00204 = Hilfskontaktblock 2S/0Ö = 9mm Baubreite - Montage links zum aufstecken = EH04-20N

29,95 €* 49,70 €* (39.74% gespart)
%
24V Relais Schütz 24V Spule 4xEIN Hutschiene 4x25A ABB
24V Relais Schütz 24V Spule 4xEIN Hutschiene 4x25A ABB
24V Schütz 4S bzw. 4S Leistungsrelais zum Schalten und Steuern von Beleuchtungsanlagen, Heizungen, Belüftungen, Pumpen, Wärmepumpen und sonstiger Antriebe der Gebäudeautomatisierung. Schütz für Schalttafeleinbau auf Tragschienen (35 mm)  Eigenschalten:  Brummfreier Magnetantrieb, geräuscharmes Schalten Schaltstellungsanzeige  hohe Schaltleistung und Lebensdauer  integrierte Spulenbeschaltung  Berührungsschutz  Überspannungsschutz der Magnetspule bis 5kV  Schnellbefestigung mit Rastschieber  große Anschlüsse mit offenen Rahmenklemmen  Schaltkontakte:  Anzahl Hauptkontakte Schließer: 4  Anzahl Hauptkontakte Öffner:     0  Anzahl Hilfskontakte Schließer:    0  Anzahl Hilfskontakte Öffner:        0 Technische Daten:  Spulenspannung: 24V AC oder DC Stromverbrauch 160mA 3,9W ( ca. 150-Ohm )  Kontakte: 4S = 4x Schliesser (4xEin/Aus)  Kontaktbelastbarkeit: 4x 24A Dauerstrom Maximale Betriebsspannung Kontakte: 480VAC Bei Parallelschaltung von 2 Strombahnen darf der Bemessungsstrom Ie das 1,6 fache betragen Schalten von Heizungen Nennleistung bei:       AC1 = 230V: einphasig   5.3 kW        AC3 = 230V: dreiphasig  9 kW      AC3 = 400 V: dreiphasig 16 kW Schalten von E-Motoren Nennleistung bei:   AC1 = 230V: einphasig   1.3 kW   AC3 = 230V: dreiphasig  2.2 kW   AC3 = 400 V: dreiphasig  4 kW Schraubklemmen:  Anschlussmöglichkeit-Hauptstromkreis:  Starr 1x 1.5 ... 10qmm oder Starr 2x 1.5 ... 4qmm Mechanische Lebensdauer: 1.000.000 Zyklus  Temperatureinsatzbereich: -25...+55°C  Schutzart: IP20  Verschmutzungsgrad: 3  Brummfrei ja Abmessungen: B: 36,0mm H: 85,0mm T: 65,00mm  Anzahl der Teilungseinheiten 2  Farbe: Grau  Gewicht: 0,235kg   Zusatzinformation  folgende Produkte gibt es optional hierzu ( fals benötigt max 1x möglich )   Bst-Nr  47-870-00208 = Hilfskontaktblock 1S/1Ö = 9mm Baubreite - Montage links zum aufstecken = EH04-11N   Bst-Nr  47-870-00204 = Hilfskontaktblock 2S/0Ö = 9mm Baubreite - Montage links zum aufstecken = EH04-20N

69,95 €* 98,00 €* (28.62% gespart)
%

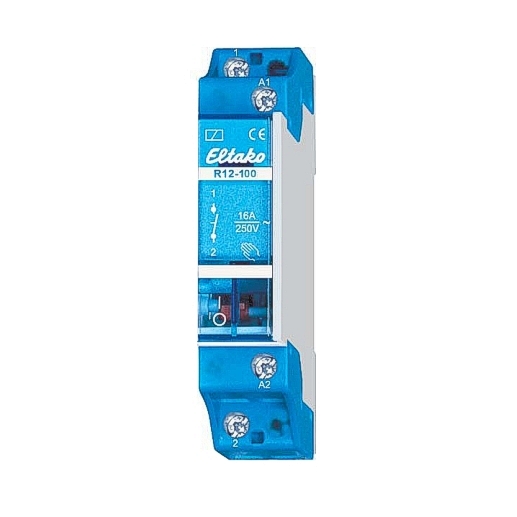

Relais 230V Spule 1xEIN Hutschiene Eltako 16A 250V Schütz
