Relaisfassung DIN-Schiene 9494 zu Relais 5532 5534
6,50 €
% 9,99 € (34.93% gespart)
Sofort verfügbar, Lieferzeit: 2-4 Tage
Produktinformationen "Relaisfassung DIN-Schiene 9494 zu Relais 5532 5534"

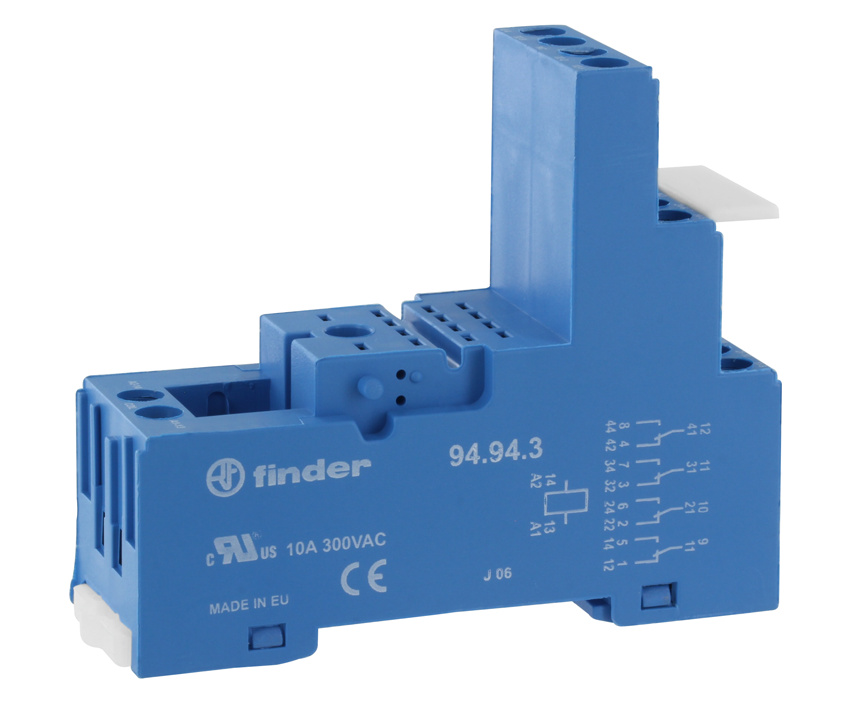

Relaisfassung Hutschiene DIN-Schiene 9494 zu Relais 5532 5534
Schraubfassung mit integrierter Schnappbefestigung für 35mm DIN-Schiene, sowie Aufnahme für Anzeige- und EMV-Entstörmodule.
- Oben Relais-Schnappbefestigung
- Sichere Trennung zwischen Spule und Kontakten.
- Hutschienenrelaisfassung für übliche Findersteckrelais der Serien 55.32 / 55.34
- Für Relais mit 4x Wechsler (UM) Kontakten plus Spule = 14 Pins-, bzw. Steckkontakte.

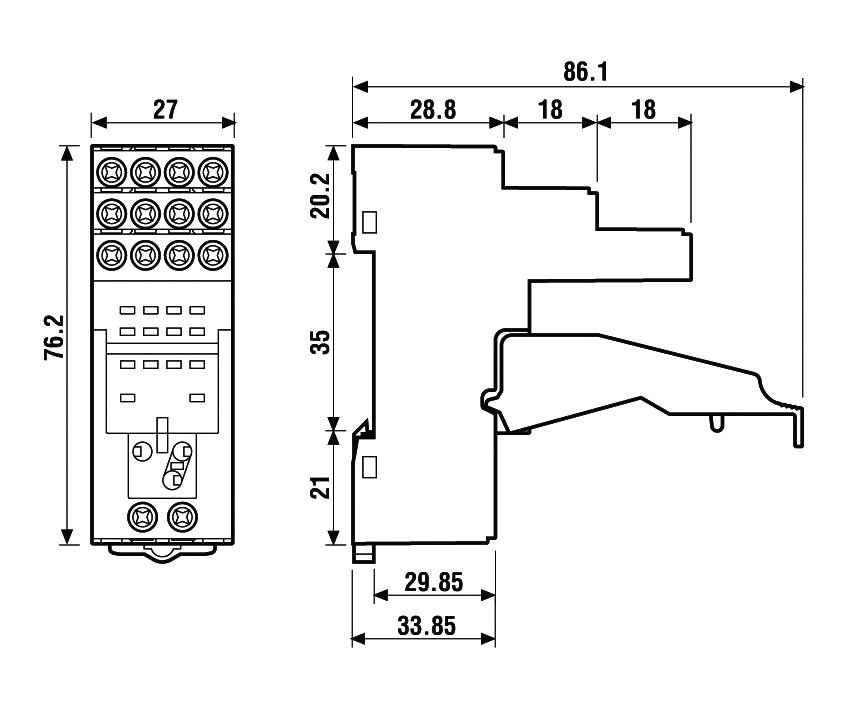

- Abm.: L:76,2mm / B:27mm / H:65mm Höhe mit opt. Haltebügel = 86mm
- Belastbarkeit je 7/15A 300Vac
- Halt der Relais durch stecken oder Kabelbinder
Anmelden
Zubehör
230V Relais mit 4 Wechslerkontakten Leistungsrelais Steckrelais mit 14 Kontakten ( Industrie-Miniatur-Relais ) Spule: 230V AC Wechselspannung ( 184-253VAC ) Spule = 17KOhm = 6mA 4x Wechlerkontakte = 4xUM Kontaktbelastbarkeit: je Kontakt 7A Einschaltstrom 15A / bis 250V (ac) Industrie-Miniatur-Relais nicht Waschdicht Abmessungen: B:28mm H:37mm T:20,7mm Steckfassung optional erhältlich erhältlich = 47-827-00090 und 47-27-00110 siehe Zubehör-Reiter weitere Technische Daten: Anschluss Steckanschluss 2 mm Ansprechzeit 11 msArt Steck- / Printrelais Betriebsspannung 230 Vac Betriebstemperatur -40 °C - 85 °C Max. Dauerstrom = 7A /max. Einschaltstrom 15A Max. Schaltleistung AC1 = 1705VA Max. Schaltleistung AC15 (230 V AC) 350VA 1-Phasenmotorlast, AC3 - Betrieb (230 V AC) 0,125kW Max. Schaltstrom DC1: 30V 7A / 110V 0,25A / 220V 0,12A Farbe transparent Funktion 4x Wechsler Höhe 37,2 mm Länge 27,7 mm Breite 20,7 mm Kontaktmaterial Standard und Material (Anschluss) AgNi Polzahl 4 Schaltspannung ≤ 250 Vac Schaltstrom ≤ 15 A Schutzart RT I Spannungsfestigkeit 3,6 kV Zulassungen Ance, CSA, D, Fi, GOST,IMQ, Lloyds, N, RINA, S, cURus, NF, Spulenbemessungsleistung ≤ 1 Wdc Zusatzinformation zu den Kontakten in der Gebrauchskategorie für Wechselspannung / Gleichspannung AC1 Angaben IEC60947-4-1 = Ohmsche Lasten, nicht induktive oder schwach induktive Lasten. AC3 Angaben IEC60947-4-1 = Käfigläufermotoren: Anlassen. Ausschalten während des Laufes AC15 Angaben IEC60947-5-1 = Steuern von elektromagnetischer Last bei Wechselspannung DC1 Angaben IEC60947-4-1 = Ohmsche Lasten, nicht induktive oder schwach induktive Last
24V Relais mit 4 Wechslerkontakten Leistungsrelais Steckrelais mit 14 Kontakten ( Industrie-Miniatur-Relais ) Spule: 24V DC Gleichspannung / 600-Ohm = 40mA 4x Wechlerkontakte = 4xUM Kontaktbelastbarkeit: je Kontakt 7A Einschaltstrom 15A / bis 250V (ac) nicht Waschdicht Abmessungen: B:28mm H:37mm T:20,7mm Steckfassung optional erhältlich erhältlich = 47-827-00090 oder 47-27-00110 oder 47-727-00120 siehe Zubehör-Reiter weitere Technische Daten: Anschluss Steckanschluss 2 mm Ansprechzeit 11 ms Art Steck- / Printrelais Betriebsspannung 230 Vac Betriebstemperatur -40 °C - 85 °C Max. Dauerstrom = 7A /max. Einschaltstrom 15A Max. Schaltleistung AC1 = 1705VA Max. Schaltleistung AC15 (230 V AC) 350VA 1-Phasenmotorlast, AC3 - Betrieb (230 V AC) 0,125kW Max. Schaltstrom DC1: 30V 7A / 110V 0,25A / 220V 0,12A Farbe transparent Funktion 4x Wechsler Höhe 37,2 mm Länge 27,7 mm Breite 20,7 mm Material (Anschluss) AgNi Polzahl 4 Schaltspannung ≤ 250 Vac Schaltstrom ≤ 15 A Schutzart RT I Spannungsfestigkeit 3,6 kV Zulassungen Ance, CSA, D, Fi, GOST,IMQ, Lloyds, N, RINA, S, cURus, NF, Spulenbemessungsleistung ≤ 1 Wdc Zusatzinformation zu den Kontakten in der Gebrauchskategorie für Wechselspannung / Gleichspannung AC1 Angaben IEC60947-4-1 = Ohmsche Lasten, nicht induktive oder schwach induktive Lasten. AC3 Angaben IEC60947-4-1 = Käfigläufermotoren: Anlassen. Ausschalten während des Laufes AC15 Angaben IEC60947-5-1 = Steuern von elektromagnetischer Last bei Wechselspannung DC1 Angaben IEC60947-4-1 = Ohmsche Lasten, nicht induktive oder schwach induktive Last
12V Relais mit 4 Wechslerkontakten Leistungsrelais Steckrelais mit 14 Kontakten ( Industrie-Miniatur-Relais ) Spule: 12V DC Gleichspannung / 140-Ohm = 83mA 4x Wechlerkontakte = 4xUM Kontaktbelastbarkeit: je Kontakt 7A Einschaltstrom 15A / bis 250V (ac) nicht Waschdicht Abmessungen: B:28mm H:37mm T:20,7mm Steckfassung optional erhältlich erhältlich = 47-827-00090 oder 47-27-00110 oder 47-727-00120 siehe Zubehör-Reiter weitere Technische Daten: Anschluss Steckanschluss 2 mm Ansprechzeit 11 ms Art Steck- / Printrelais Betriebsspannung 230 Vac Betriebstemperatur -40 °C - 85 °C Max. Dauerstrom = 7A /max. Einschaltstrom 15A Max. Schaltleistung AC1 = 1705VA Max. Schaltleistung AC15 (230 V AC) 350VA 1-Phasenmotorlast, AC3 - Betrieb (230 V AC) 0,125kW Max. Schaltstrom DC1: 30V 7A / 110V 0,25A / 220V 0,12A Farbe transparent Funktion 4x Wechsler Höhe 37,2 mm Länge 27,7 mm Breite 20,7 mm Material (Anschluss) AgNi Polzahl 4 Schaltspannung ≤ 250 Vac Schaltstrom ≤ 15 A Schutzart RT I Spannungsfestigkeit 3,6 kV Zulassungen Ance, CSA, D, Fi, GOST,IMQ, Lloyds, N, RINA, S, cURus, NF, Spulenbemessungsleistung ≤ 1 Wdc Zusatzinformation zu den Kontakten in der Gebrauchskategorie für Wechselspannung / Gleichspannung AC1 Angaben IEC60947-4-1 = Ohmsche Lasten, nicht induktive oder schwach induktive Lasten. AC3 Angaben IEC60947-4-1 = Käfigläufermotoren: Anlassen. Ausschalten während des Laufes AC15 Angaben IEC60947-5-1 = Steuern von elektromagnetischer Last bei Wechselspannung DC1 Angaben IEC60947-4-1 = Ohmsche Lasten, nicht induktive oder schwach induktive Last
