Magnetkontakt Reedkontakt NC Öffner VDS-B mit 4m Kabel Reedschalter

Produktinformationen "Magnetkontakt Reedkontakt NC Öffner VDS-B mit 4m Kabel Reedschalter"

Reedkontakt Magnetkontakt Erfassungsbereich bis max 12mm

  • Der Ein-/Aufbau Öffnungsmelder ist ein Magnetkontakt mit dem Sie Türen und Fenster absichern.
  • Unbefugtes Öffnen wird detektiert Relais oder Alarmzentrale, Steuerungseinheit usw.
  • Universell verwendbar, besteht aus einem Magnetkontakt und einem ALNICO Magnet.
  • Diese werden entweder parallel, stirnseitig oder orthogonal zueinander in einem Abstand angebracht
  • Der Stromkreis dieses NC-Öffnungsmelders ist im Ruhezustand geschlossen
  • 4-adrig verkabelt
  • Vergrößert sich der Abstand zwischen Reed und Magnet, wird der Stromkreis unterbrochen und ein Alarm gemeldet
  • Der Melder ist vor Sabotage geschützt
  • Optimaler Montageort ist die Mitte Ihres Tür- bzw. Fensterrahmens.
  • Auch eine Montage am unteren Fensterrahmen ist möglich, wenn ein bestimmtes
  • Fenster bei gesichertem Magnetkontakt gekippt werden soll
  • Der Melder ist sowohl für die Aufputz- als auch für die Unterputzmontage geeignet
  • Der Öffnungsmelder ist VdS-B zertifiziert

Dieses Magnetkontakt ist ein kombinierter Einbau-/Aufbau-Reedkontakte (mit NC-Kontakt) Diesen Öffnungsmelder zeichnet aus: kleinere Schaltabstände max Abstand Längs bis 5..12mm, und quer 2-6mm. extrem hohe Verschleißfestigkeit und einfache Montage.

Durch die flexible Befestigungsart sind diese Magnetkontakte für jeden Anwendungsbereich geeignet. Die Magnetkontakte sind als Einbau- oder als Aufbauvariante verwendbar. Snap In-Aufbaugehäuse

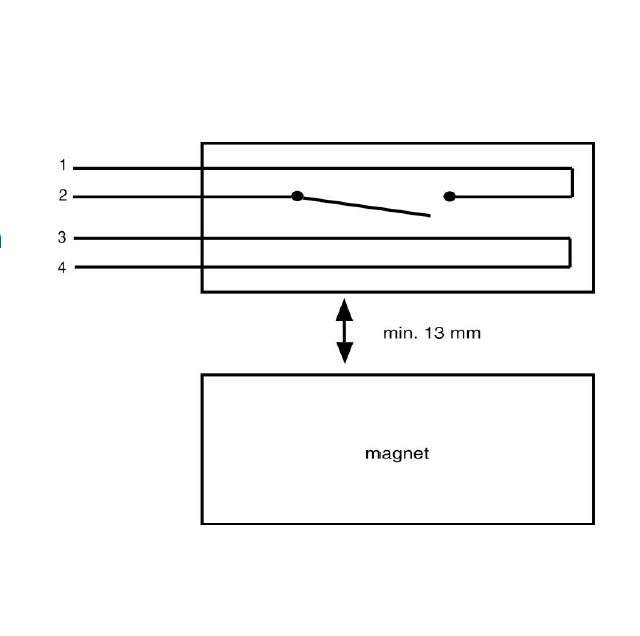

Magnetkontakt bzw. Reedkontakt für Einlaß- oder Aufbau mit Snap In-Aufbaugehäuse. Sabotageschleife bereits integriert. Kontakt bei anliegendem Magnet geschlossen. Siehe auch weitere Bilder Schaltplan

Funktion:

  • Funktion = NC = Normal Close ( Wenn Magnet nah dran ist ist Schalter geschlossen )
  • Funktion = ( Wenn Magnet weg ist ist der Schalter geöffnet )

Technische Daten:

  • Material ABS Kunststoff
  • 5m Anschlussleitung bereits fest integriert
  • Schutzart IP67
  • VDS-Zulassung G199528 - VDS-Klasse B
  • Material ABS Kunststoff
  • 4m Anschlussleitung LIYY 4x0,14qmm ( Rundkabel Weiss DM: 3,0mm )
  • Abmessungen:
  • Reedrundkontakt: Durchmesser : 8,0mm Länge: 30mm
  • Magnet : ALNICO Durchmesser: 8,0mm Länge: 30mm
  • Aufbaugehäuse: L:43mm B:11,5mm H:12mm /
  • Festes Kabel bereits im Schalter integriert mit Sabotageschleife
  • Belastbarkeit des Kontaktes: 10VA ( typisch Einsatz bis 60V max 500mA)
  • Schaltleistung: 5Watt typisch max 10VA
  • Farbe: Weiss Reinweiss

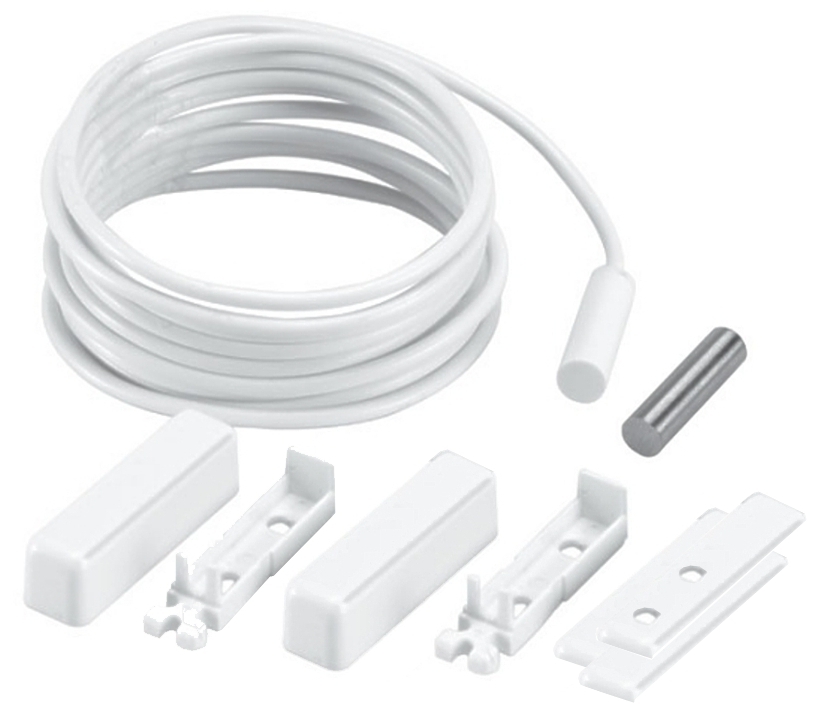

Lieferung: Reedkontakt inkl. 2 Aufbaugehäuse somit auch für Magnet für 4 Unterlegplatten je nach Fenster-, oder Türrahmen



Erklärung übliche Funktionsweiße dieser NC-Kontakte :



  • Auszugehen ist ja immer davon das ein Fenster oder eine Tür geschlossen ist
  • dann ist also der Magnet und der Reedkontakt sehr nah zusammen
  • dann ist der NC-Kontakt somit geschlossen ( normal close ) ; also Ruhestrom überwachbar
  • wenn dann das Fenster oder die Tür geöffnet wird - öffnet bzw. unterbricht der Kontakt somit Öffnerkontakt
  • NC Kontakt = Normal close = geschlossen wenn Fenster oder Türe zu ist
  • Das ist die üblichste Ausführung dieser Kontakte
