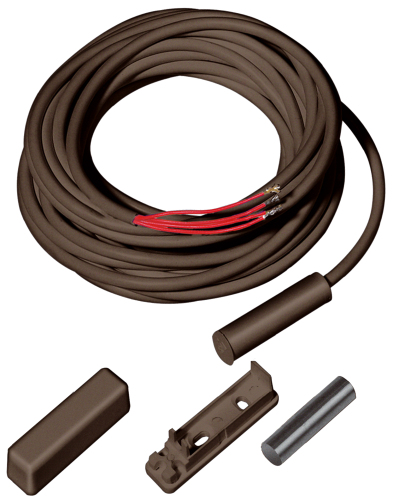

Magnetkontakt Reedkontakt NC Öffner VDS-B mit 4m Kabel Reedschalter Braun

Reedkontakt Magnetkontakt Erfassungsbereich bis max 25mm

• Der Ein-/Aufbau Öffnungsmelder ist ein Magnetkontakt mit dem Sie Türen und Fenster absichern.
• Unbefugtes Öffnen wird detektiert Relais oder Alarmzentrale
• Universell verwendbar, besteht aus einem Magnetkontakt und einem Magnet.
• Diese werden entweder parallel, stirnseitig oder orthogonal zueinander in einem Abstand bis max 25mm angebracht
• Der Stromkreis dieses NC-Öffnungsmelders ist im Ruhezustand geschlossen
• 4-adrig verkabelt
• Vergrößert sich der Abstand zwischen Reed und Magnet, wird der Stromkreis unterbrochen und ein Alarm gemeldet
• Der Melder ist vor Sabotage geschützt
• Optimaler Montageort ist die Mitte Ihres Tür- bzw. Fensterrahmens.
• Auch eine Montage am unteren Fensterrahmen ist möglich, wenn ein bestimmtes
• Fenster bei gesichertem Magnetkontakt gekippt werden soll
• Der Melder ist sowohl für die Aufputz- als auch für die Unterputzmontage geeignet
• Der Öffnungsmelder ist VdS-B zertifiziert

Technische Daten:

• Große Schaltabstände 13-25mm (Magnet zu Kontakt)
• extrem hohe Verschleißfestigkeit und einfache Montage
• Snap In-Einbau-Aufbaugehäuse
• Farbe: Weiss
• Festes Kabel bereits im Schalter integriert mit Sabotageschleife
• 4m Kabellänge (LIYY 4x0,14qmm)
• NC-Öffnungsmelders ist im Ruhezustand geschlossen
• Kontakt Belastbarkeit bis 24V Schaltstrom: bis 200mA 4,8W
• VdS-Class B No.:G105519
• Abmessungen:
• H:11mm B:12mm L:48mm (mit Aufbaugehäuse),
• bzw. H:8mm x B:20mm (ohne Aufbaugehäuse)
• Lieferung: inkl. Aufbaugehäuse, Unterlegplatten und Schrauben

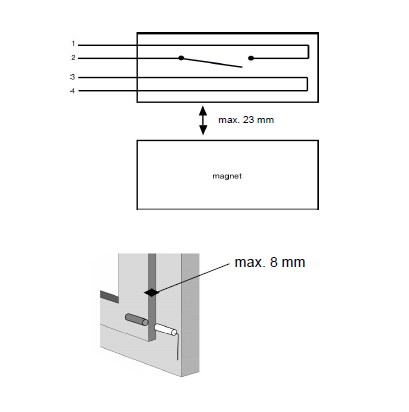

Erklärung übliche Funktionsweiße dieser NC-Kontakte :

• Auszugehen ist ja immer davon das ein Fenster oder eine Tür geschlossen ist
• dann ist also der Magnet und der Reedkontakt sehr nah zusammen
• dann ist der NC-Kontakt somit geschlossen ( normal close ) ; also Ruhestrom überwachbar
• wenn dann das Fenster oder die Tür geöffnet wird - öffnet bzw. unterbricht der Kontakt somit Öffnerkontakt
• NC Kontakt = Normal close = geschlossen wenn Fenster oder Türe zu ist
• Das ist die üblichste Ausführung dieser Kontakte
