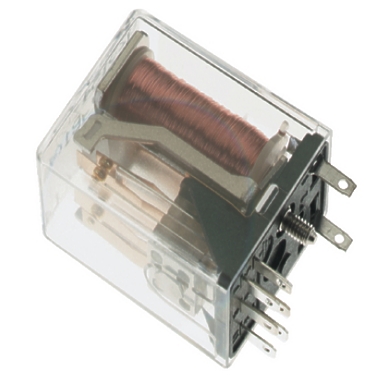

Kammrelais 24V Spule 2xUM Siemens V23154-C0721-B104

V23154C0721C104 Relais Steckrelais mit Klarsichthaube

• Universell Kammsteckrelais Ersatzrelais

• Baugrösse-1 ( Size-I ) / Monostabil

• 2x Wechslerkontakte ( 2x UM )

• Kontaktmaterial: Hauchvergoldet

• Belastbarkeit: 2A 125Vdc
• Spulenwerte: 24V DC Nennspannung ( Range 14,5...40V = einsetzbarer Bereich )

• Spule: 890-Ohm

• Abm.: B:23mm T:18,5mm Höhe: 29,3mm

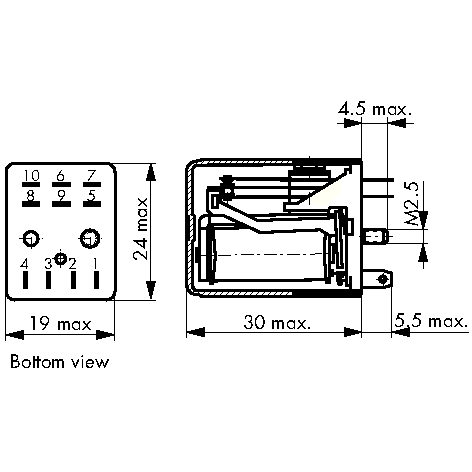

• mit Steckkontakten = 34,7mm ( siehe Zeichnung )

• 6 Kontakte für die 2 Wechsler (2xUM) und 2 Kontakte für die Spule
• Kontaktmaterial Ag+Au / Schutzart IP 30
• Pinning:
• Spule 1+4

• Wechsler1: 8+9+10 dabei Schliesser: 9+10 / Öffner: 8+9
• Wechsler2: 5+6+7 dabei Schliesser: 6+7 / Öffner: 5+6

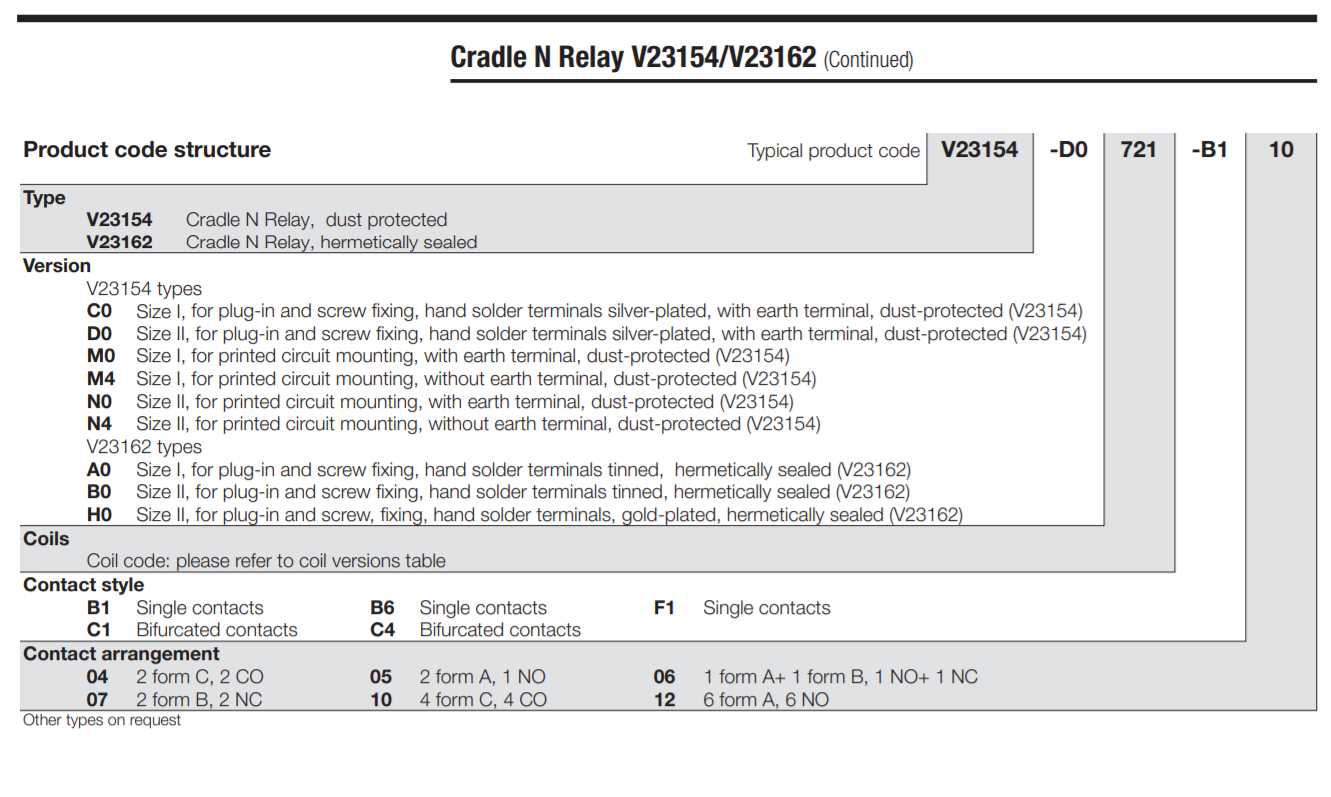

Zusatzinformation Erklärung Beispele zur Serie der Relais Typenschlüssel ein Beispiel V23154-C0721-C104 ( siehe auch weitere Bilder )

• V23154 = Staubgeschützt ** C0721 ( Spulenspannung 721 = 24VDC ) ** C104 ( Kontaktausführung )

• --------------
• Mittlerer Block-2  = COxxx heist CO = Size-1 ( Bauform )

• --------------
• Mittlerer Block-2  = CO711 heist 711 =     28ohm   5V DC Spule ( Nennspannung der Spule )
• Mittlerer Block-2  = CO715 heist 715 =   110ohm   9V DC Spule
• Mittlerer Block-2  = CO717 heist 717 =   220ohm 12V DC Spule
• Mittlerer Block-2  = CO720 heist 720 =   550ohm 20V DC Spule ( Einsatz Range   9V...32V )
• Mittlerer Block-2  = CO721 heist 721 =   890ohm 24V DC Spule ( Einsatz Range 14V...40V )
• Mittlerer Block-2  = CO722 heist 721 =  1700ohm 32V DC Spule ( Einsatz Range 17V...54V )
• Mittlerer Block-2  = CO726 heist 726 =  3200ohm 48V DC Spule
• Mittlerer Block-2  = CO704 heist 704 =  7600ohm 72V DC Spule
• Mittlerer Block-2  = CO703 heist 703 =  20900ohm 125V DC Spule
• ---------------
• Mittlerer Block-2  = CO430 heist 430 =     140ohm 10V DC Spule
• Mittlerer Block-2  = CO417 heist 417 =     230ohm 12V DC Spule
• Mittlerer Block-2  = CO421 heist 421 =     700ohm 24V DC Spule
• Mittlerer Block-2  = CO473 heist 473 =    4700ohm 60V DC Spule
• Mittlerer Block-2  = CO404 heist 404 =    5800ohm 72V DC Spule
• Mittlerer Block-2  = CO403 heist 403 =  21500ohm 125V DC Spule
• --------------
• Letzter   Block-3 z.B. B104 = B1xx = Rel.Kontakte = Einfachkontakt - hauchvergoldet

• Letzter   Block-3 z.B. B604 = B6xx = Rel.Kontakte = Einfachkontakt - Gold F
• Letzter   Block-3 z.B. C104 = C1xx = Rel.Kontakte = Doppelkontakt - hauchvergoldet
• Letzter   Block-3 z.B. C404 = C4xx = Rel.Kontakte = Doppelkontakt - Gold F

• Letzter   Block-3 z.B. F104 = F1xx = Rel.Kontakte = Einfachkontakt - Silber hauchvergoldet
