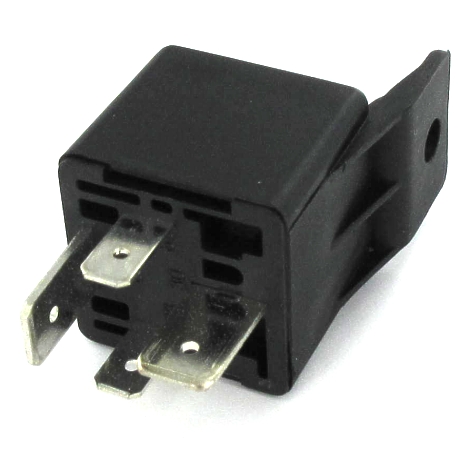

12V KFZ Relais 12V 70A mit Lasche für KFZ Bus Caravan Traktor

Produktinformationen "12V KFZ Relais 12V 70A mit Lasche für KFZ Bus Caravan Traktor"

12V LKW Relais für das 12V Boardnetz im KFZ, Caravan, Bus, traktor, Boot etc.

  • 12V Relais mit Befestigungs-Lasche

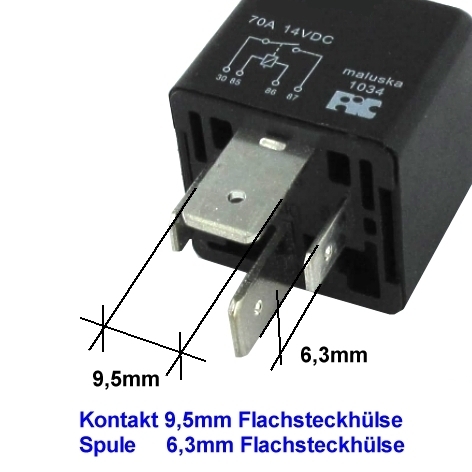

  • Anschlüsse Last über 9,5mm Steckhülsen
  • Anschlüsse Spule über 6,3mm Steckhülsen

 Technische Daten:

  • Spule: 12V DC max. 18Vdc (Uan: 7,7V)
  • Spule: 80-Ohm = 150mA
  • Belastbarkeit Kontakt: 70A
  • Kontakt: 1x Schliesserkontakt bzw. 1x EIN-Kontakt
  • Kontakt: 30mOhm / Last bis 980W
  • Shock Resistance: 20g
  • Temperatureinsatzbereich: -40....+85°C

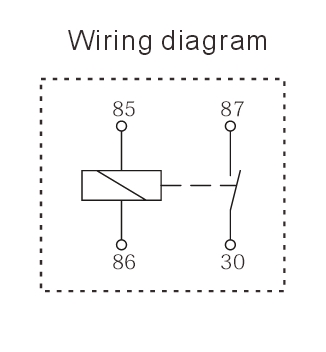

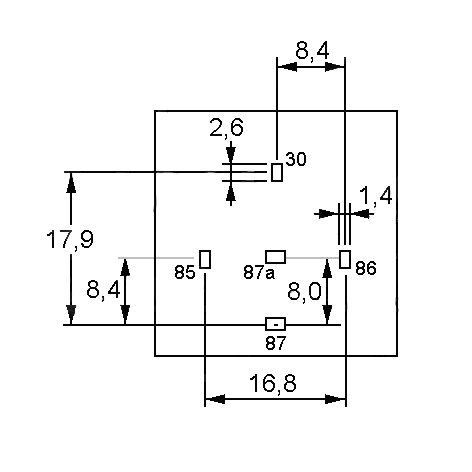

  • Kontaktbelegung: 12V Spule: 85(-) und 86(+)
  • Last-Kontakt: Schliesser: 30 auf 87
  • Ersetzt u.A auch TYCO: V23134-J / F4 und Omron: G8JE

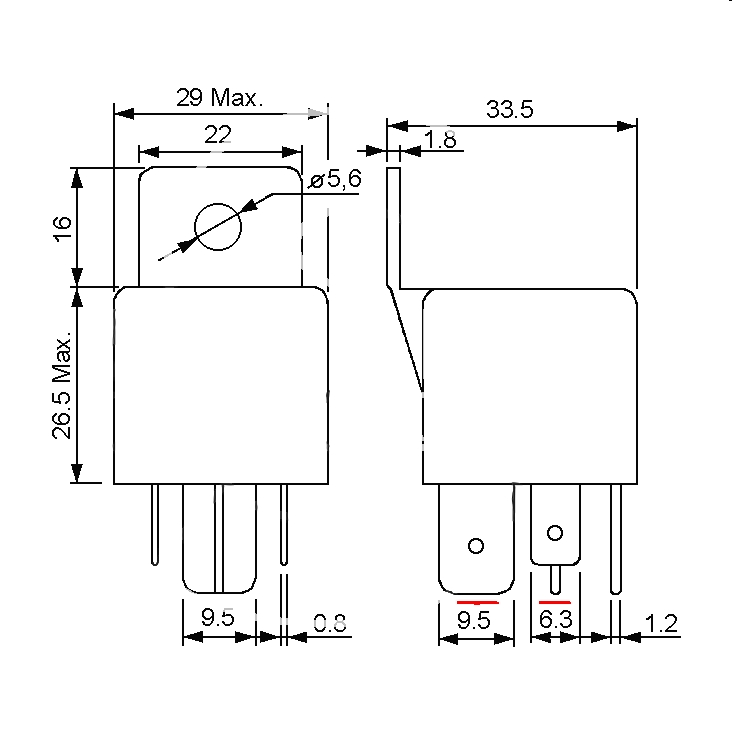

  • Abmessungen 29x29mm ( Korpus)
  • Höhe: 26,5mm / Höhe mit Lasche: 43mm
  • Höhe komplett mit Steckkontakten 58mm

Zubehör erhältlich ( siehe Zubehör Register unten )

  • Bst Nr: 45-821-00290 = 9,5mm Flachsteckhülse
  • Bst Nr: 45-821-04250 = 6,3mm Flachsteckhülse vollisoliert Rot
  • Bst Nr: 45-821-04260 = 6,3mm Flachsteckhülse vollisoliert Blau

Auch als 24Volt 70A Relais erhältlich = Bst. Nr.: 47-826-00136
