Relaisfassung mit Kabel fuer KFZ Relais
| Anzahl | Stückpreis |
|---|---|
| Bis 4 | 4,90 €* 7,95 €* (38.36% gespart) |
| Bis 9 | 4,45 €* 7,95 €* (44.03% gespart) |
| Bis 19 | 3,95 €* 7,95 €* (50.31% gespart) |
| Bis 49 | 3,55 €* 7,95 €* (55.35% gespart) |
| Ab 50 | 3,00 €* 7,95 €* (62.26% gespart) |
Sofort verfügbar, Lieferzeit: 1-3 Tage
Artikelnummer: 47-827-00200

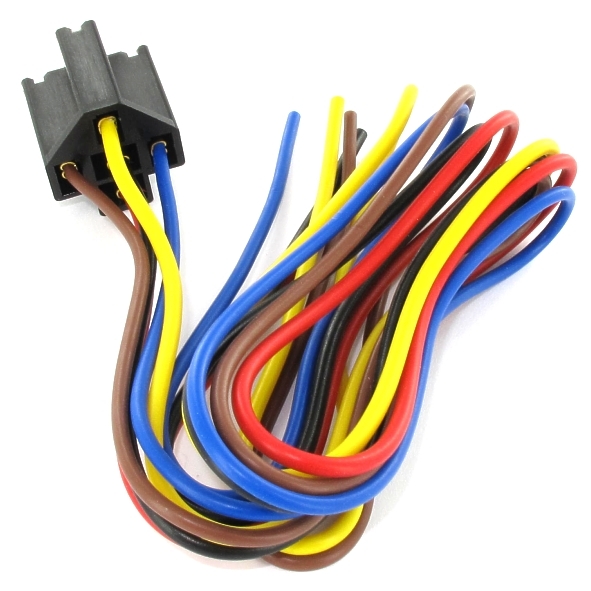

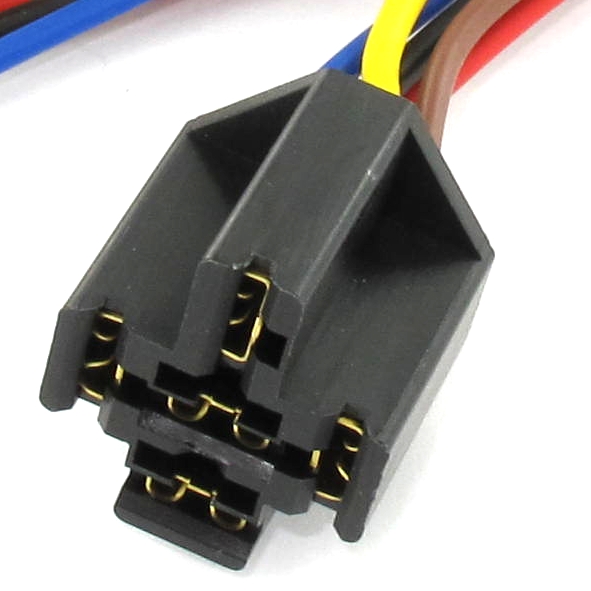

Produktinformationen "Relaisfassung mit Kabel fuer KFZ Relais"
Fassung für KFZ Relais mit Kabel
- Relaisfassung Kabelfassungg für KFZ Relais
- geeignet für 12V oder 24V KFZ Relais
- geeignet für Relais mit Wechslerkontakte oder auch Schliesserkontakt
- 5adriges Kabel
- 2x für Spule und 3x Wechsler Kontakte
- Steckkontakte Messing 6,3mm Flachsteckhülsen
- Länge der Anschlußkabel ca. 400mm
- Litzenkabel Blau / Schwarz / Rot / Braun / Gelb
- Gelb = 1,5qmm / andere Litzen 1qmm
- Abmessungen der Steckfassung: 24 x 26mm Höhe: 22mm
Passende KFZ Relais siehe im Zubehör Register unten
Anmelden
Zubehör
12V KFZ Relais 12V 30A 1xUM mit Lasche
12Volt KFZ Relais für den universellen Einsatz Kontaktbelastbarkeit 30A Kontakt = 1x Wechslerkontakt = 1x UM-Kontakt Anschluss über 6,3mm Steckhülsen oder Relaisfassung Abmessungen: 28,5x28,5mm Höhe: 27mm / Höhe mit Lasche: 42mm Kontaktbelegung: 12V Spule: 85 und 86 Wechslerkontakt Konrespond.:30 / Öffner: 30 auf 87a / Schliesser: 30 auf 87 Anschluss über 6,3mm Flacchsteckhülsen oder Relaisfassung passende optionale KFZ Relais Fassung siehe im Zubehör Register unten
Ab 3,45 €*
%
12V KFZ Relais 12V 50A 1xUM Wechslerkontakt
12V KFZ Relais 50A für den universellen Einsatz 12V KFZ-Relais 50A Relais mit Befestigungs-Lasche Anschlüss über 6,3mm Flachsteckhülsen ( 6,3x0,8mm ) oder Relaisfassung. Montage für Frontplatten, Metallwände, Sockel Spulenspannung 12V DC typisch ( min. 7,8V .... max 15,6V DC ) Spulenwiderstand 80-ohm = 150mA bei 12V Leistungsaufnahme der Spule 1.8W Kontaktmaterial AgSnO2 / Kontaktwiderstand 30mOhm Ansprechzeit 7ms / Freigabezeit 5ms Schaltspannung max. 75V DC Kontaktbelasrbarkeit bis 50Amp. mit 1x UM bzw. Wechsler Kontakt. Kontaktbelastbarkeit bis 50A 12-14V Schliesserkontakt ( NO ) Kontaktbelasrbarkeit bis 40A 12-14V Öffnerkontakt ( NC ) Kontaktbelegung: 12V Spule: 85 und 86 Wechslerkontakt Konrespond.:30 / Öffner: 30 auf 87a / Schliesser: 30 auf 87 Abmessungen: Korpus: B: 28mm T: 28mm Höhe: 25,5mm Höhe mit Lasche 41,5mm / Höhe mit Bef.Lasche und Kontakten : 53mm Abmessungen Bef.Lasche B: 21,2mm L: 17,5mm - Bohrung 5,8mm Betriebstemperatur -40...85°C Gewicht : 35gr weitere Bilder Schaltplan Abmessungen etc. passende Relaisfassung oder Steckschuhe siehe auch Zubehör-Register
4,50 €* 5,95 €* (24.37% gespart)
