Modul Relaisplatine 8-fach Relaiskarte mit 5V Optokoppler Inp für ARDUINO

Produktinformationen "Modul Relaisplatine 8-fach Relaiskarte mit 5V Optokoppler Inp für ARDUINO"

Univ. Relaisplatine mit 8-Relais und jeweils 5A 250V Relaisausgänge

  • 8-Kanal Relaisplatine bzw. Fertigmodul mit Optokoppler Eingängen somit Potentilfrei schalten
  • Stromversorgung der Relais 5Volt DC
  • Universal Relaiskarte mit Schraubklemmen für die Relaiskontakte für div. Anwendungen aller Art z.B. auch ARDUINO
  • Mit diesem Relais Modul lassen sich z.B. sehr einfach große Lasten schalten.
  • Alle Anschlüsse zum Ansteuern der Relais sind auf einer Stiftleiste herausgeführt ( siehe weitere Bilder )
  • Die Kontroll LEDs leuchten, wenn das jeweilige Relais angesteuert wird.
  • Die Ruhe- und Arbeitskontakte der Relais sind auf Schraubklemmen herausgeführt.

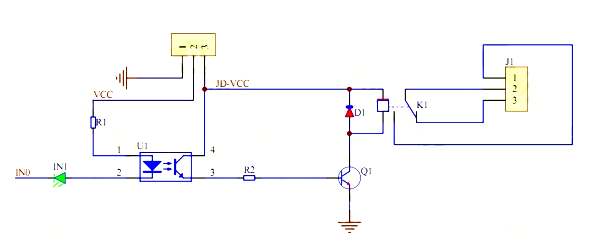

  • Ein Relais schaltet, wenn der jeweiligen Eingang (INx) mit GND (Masse) verbunden wird.
  • Bei +5V oder einem offenen Eingang schaltet das Relais nicht.
  • Stromversorgung der Relais: Ist der Jumper bei VCC und JDVCC gesteckt, dann werden die Relais über VCC mit +5V versorgt.
  • Wenn die Relais nicht über VCC versorgt werden sollen, dann muss der Jumper entfernt und an den Kontakten
  • GND und +5V angeschlossen werden.

Allgemeine Eigenschaften:

  • Ansteuerung über 5Volt z.B. über Schalter, Transistoren oder auch Mikrocontroller etc
  • Anzahl Relais 8 Stück
  • Relaistyp Wechselschalter = 1x UM
  • 8x SMD-LED auf Platine ja
  • Elektrische Eigenschaften: ansteuerbar durch Arduino Ja
  • Versorgungsspannung  5Volt DC / GND = Masse
  • Stromaufnahme Steuereingang ca. 4mA
  • Stromaufnahme jeder Spule ca. 70mA ( gesamt somit 560mA )
  • Schaltleistung der Relaiskontakte  :
  • AC = Wechselspannung 250VAC bis 10A
  • DC Gleichspannung 30VDC bis 10 A
  • Abmessungen: L: 138mm B: 56mm H:  18mm
  • Befestigungslöcher DM 3mm
