Bausatz Würfel Schüttelwürfel Lötbausatz elektronischer Würfel Aktivierung durch Schütteln

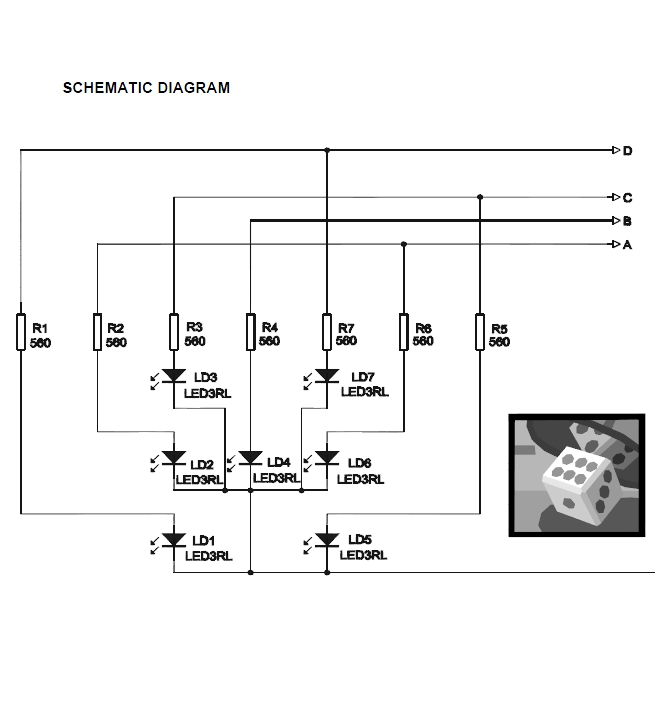

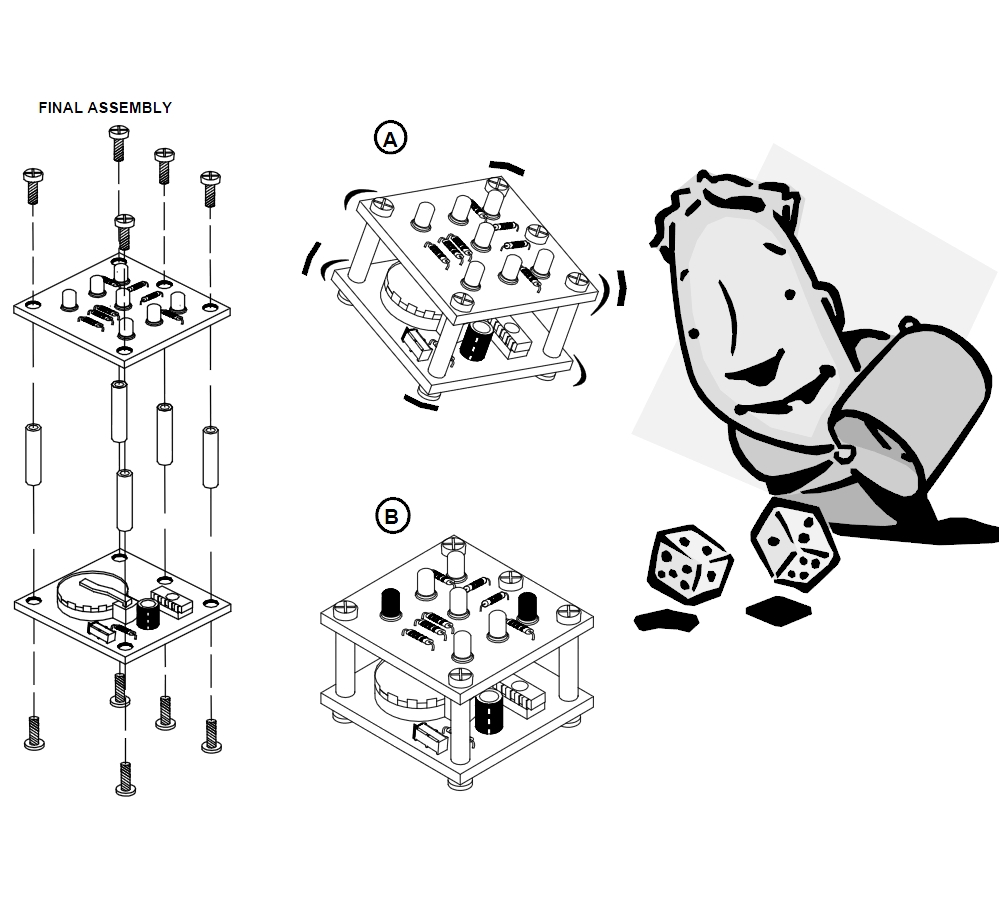

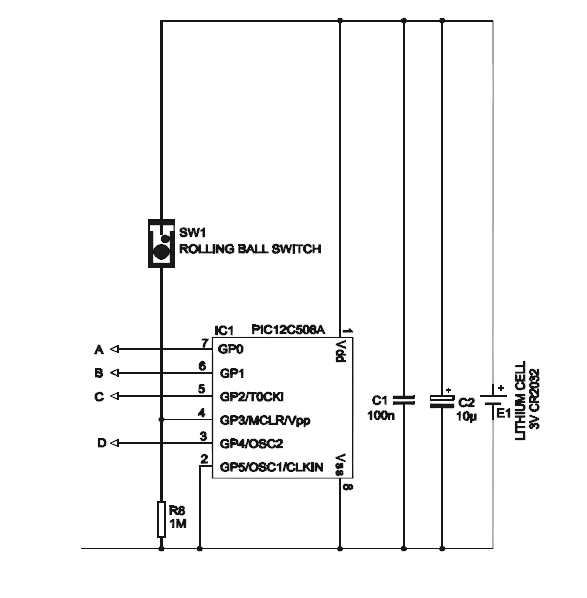

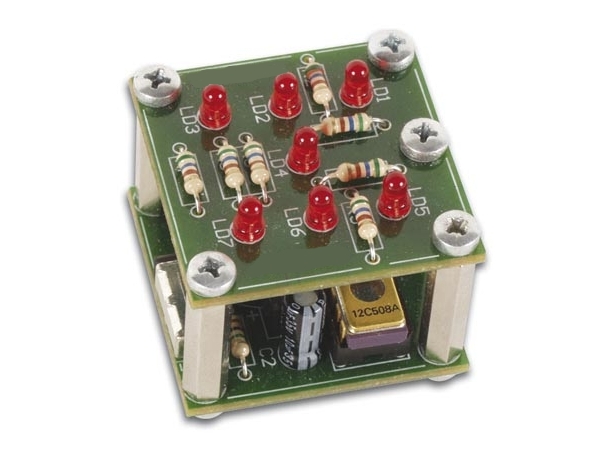

LED Würfel Elektronik Bausatz Dieser Bausatz soll bei Würfelspielen den altmodischen Würfel ersetzen. Auf der Platine sind 7 Leuchtdioden so angebracht, wie die Augen auf einem Würfel angeordnet sind. Nach dem Drücken und wieder Loslassen der Starttaste leuchten zufallsbedingt eine oder mehrere der LED`s auf. Die Anzeige entspricht den Augen eines Würfels, wenn jeweils die 1, 2, 3, 4, 5 oder 6 angezeigt wird. Die letzte Anzeige bleibt solange stehen, bis die Starttaste erneut gedrückt wird. Bausatz zum selber löten Technische Daten: Betriebsspannung 9V Batterie oder stabilisiertes Netzteil im Bereich 9-15V DC  Die Schaltung arbeitet mit dem bekannten IC CD4017 Stromaufnahme  nur 20mA Anzeige 7 LEDs  Würfelaugen 1 - 6 über LEDs  Taktfrequenz    ca. 30 Hz Platinengröße    ca. 60 x 60mm Achtung: Bei diesem Produkt handelt es sich um einen Elektronik-Bausatz welcher noch zusammengebaut werden muss. Hierfür sind Lötkenntnisse erforderlich! Es sind alle benötigten Platinenbauteile vorhanden sowie ein Bau-/Bestückungsplan. Der untere abgebildete Schaltplan kann Zubehörartikel zeigen, welche nicht mitgeliefert werden. Die originale 1. Abbildung zeigt den fertig zusammengebauten Bausatz mit seinen ganzen mitgelieferten Bauteilen.

LED Würfel Elektronik Bausatz Würfel. Mit LED-Anzeige in Würfelform angeordnet. Naturgetreuer Ausroll-Effekt nachdem die Start-Taste aktiviert wurdeTechnische Daten: Spannungsversorgung: 9V-Block (nicht im Lieferumfang enthalten) Stromaufnahme: 3 bis 15mA Bausatz mit CMOS IC CD4024 und CD4046 Abmessungen: 62 x 42 x 35mm Die Mini-Kit Bausätze wurden so entwickelt, daß Sie leicht und einfach aufzubauen sind, jedoch ohne auf Qualität und Funktionalität zu verzichten. Diese Serie eignet sich hervorragend für Elektronikeinsteiger, insbesondere für Lötanfänger, Schüler usw. Hinweise: Wenn die Leds, die normalerweise gedimmt sein sollten, noch immer angehen, dann können Sie ZD1, Zenerdiode von 2V7, durch eine Zenerdiode von 3V6 (500mW) Achtung: Bei diesem Produkt handelt es sich um einen Elektronik-Bausatz welcher noch zusammengebaut werden muss. Hierfür sind Lötkenntnisse erforderlich! Es sind alle benötigten Platinenbauteile vorhanden sowie ein Bau-/Bestückungsplan. Der untere abgebildete Schaltplan kann Zubehörartikel zeigen, welche nicht mitgeliefert werden. Die originale 1. Abbildung zeigt den fertig zusammengebauten Bausatz mit seinen ganzen mitgelieferten Bauteilen.

Bausatz LED Herz blinkendes LED Herz   Bausatz blinkendes LED Herz Lieferung mit ausführlicher und gut bebilderter Anleitung Ein einfach aufzubauendes LED Herz das durch seine schnell nacheinander aufleuchtenden LED Kreise ein blinkendes/flimmerndes Herz nachbildet. Der Bausatz wird mit roten LEDs geliefert. Technische Daten: Anzahl LEDs 18 Maße der Platine 60 x 60 x 1,5mm Maße der Platine mit allen Bauteilen 60 x 60 x 14mm Durchmesser der Befestigungslöcher 3mm Elektrische Eigenschaften: Versorgungsspannung 3-6Volt DC ( typisch 4,5Volt )  Versorgung z.B. über3x Mignon Batterie = 4,5V mit optionalem Batteriefach z.B. Art Nr 33-475-00420 oder auch Netzteil Art Nr 93-815-01020  Stromaufnahme ca. 40mA Achtung: Bei diesem Produkt handelt es sich um einen Elektronik-Bausatz welcher noch zusammengebaut werden muss. Hierfür sind Lötkenntnisse erforderlich! Es sind alle benötigten Platinenbauteile vorhanden sowie ein Bau-/Bestückungsplan. Der untere abgebildete Schaltplan kann Zubehörartikel zeigen, welche nicht mitgeliefert werden. Die originale 1. Abbildung zeigt den fertig zusammengebauten Bausatz mit seinen ganzen mitgelieferten Bauteilen.

Glücksrad Bausatz drehendes Rad mit 10 LEDs Drehbewegung startet über Tastendruck Drehbewegung vermindert sich allmählich, wenn die Drehbewegung aufhört, bleibt eine LED brennen automatische Abschaltung niedriger Stromverbrauch Technische Daten:    Stromversorgung: 9V Batterie (nicht mitgeliefert)    Abmessungen: Durchmesser 64 x 33mm Achtung: Bei diesem Produkt handelt es sich um einen Elektronik-Bausatz welcher noch zusammengebaut werden muss. Hierfür sind Lötkenntnisse erforderlich! Es sind alle benötigten Platinenbauteile vorhanden sowie ein Bau-/Bestückungsplan. Der untere abgebildete Schaltplan kann Zubehörartikel zeigen, welche nicht mitgeliefert werden. Die originale 1. Abbildung zeigt den fertig zusammengebauten Bausatz mit seinen ganzen mitgelieferten Bauteilen.
