Bausatz Vorverstärker Stereo mit 3 Potis Klangregler

Produktinformationen "Bausatz Vorverstärker Stereo mit 3 Potis Klangregler"

Vorverstärker mit Klangregelung und Lautstärkeregler für alle Art von Endverstärkern geeignet

  • Stereo-Lautstärkeregelung
  • Stereo Bass- und Höhenregelung
  • Potentiometer für Bässe und Höhen mit Rastung in der Mitte
  • Anpassbare Dämpfung oder Verstärkung
  • Komplett mit Knöpfen

Technische Daten:

  • Spannungsversorgung: 2 x 12VAC 100mA
  • Frequenzbereich: 3Hz - 500kHz (-3dB)
  • Signal-  Rauschabstand: 98dB
  • mit rauscharmen ICs OP AMP TL072
  • Klirrfaktor: < 0.005% (-1kHz)
  • Standard Verstärkung: x1 Max. Leistung: 5V RMS
  • Klangregelung: -15dB - 20Hz  und -15dB - 15kHz
  • Eingangsimpedanz: 50kOhm
  • Abmessungen Platine: 105 x 70mm

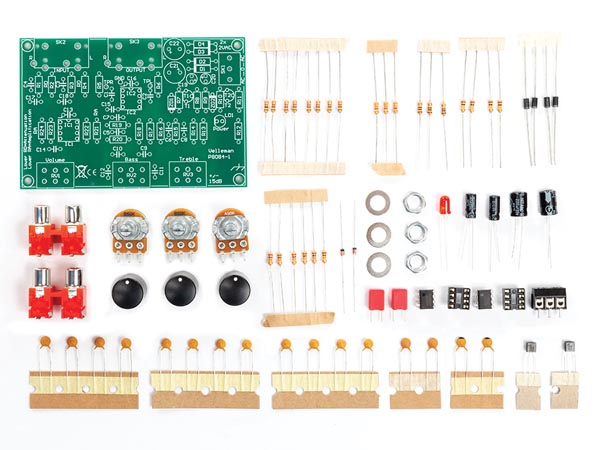

Lieferumfang: Bausatz mit Anleitung und Platine.

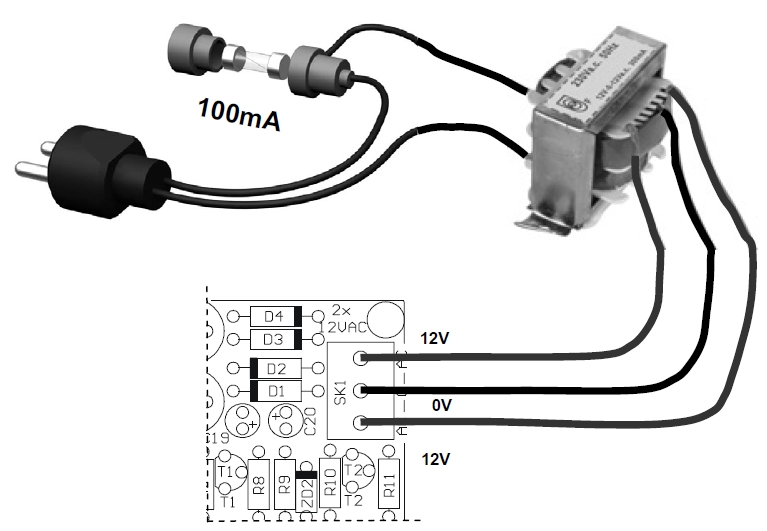

Jedoch ohne Stromversorgungstrafo passender Trafo siehe Zubehör z.B. 43-890-00325 und andere 2x12VAC Typen

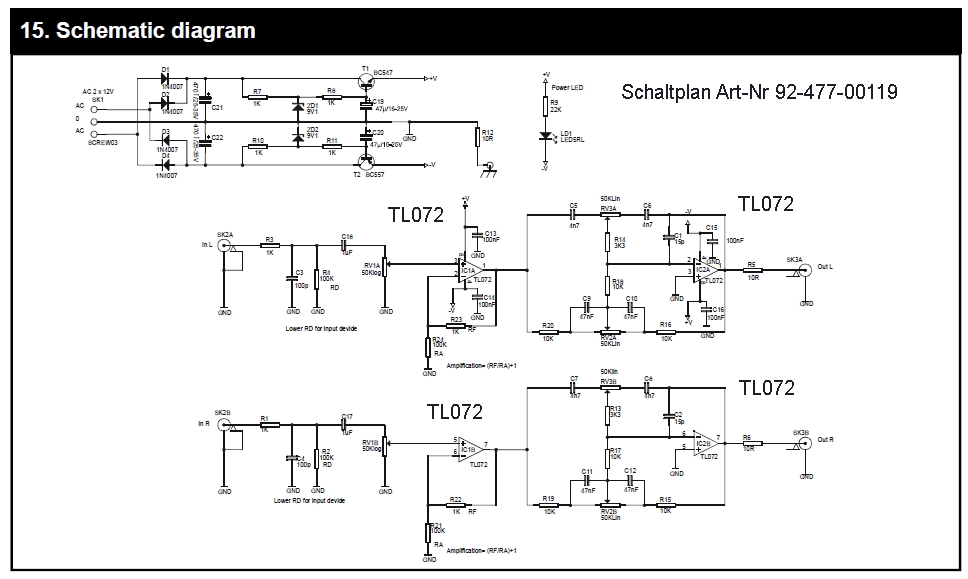

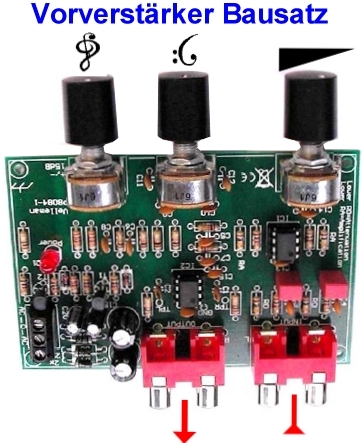

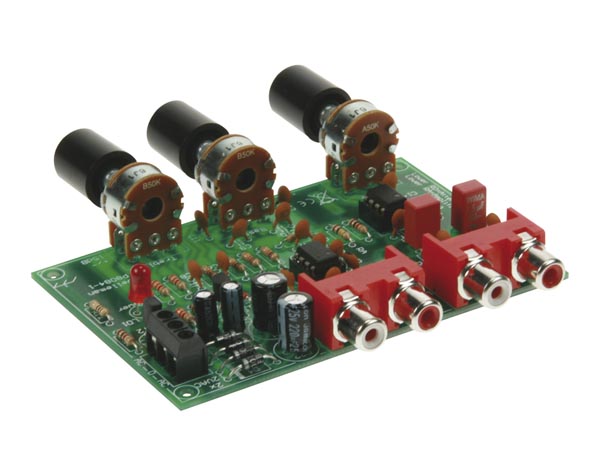

Achtung: Bei diesem Produkt handelt es sich um einen Elektronik-Bausatz welcher noch zusammengebaut werden muss. Hierfür sind Lötkenntnisse erforderlich! Es sind alle benötigten Platinenbauteile vorhanden sowie ein Bau-/Bestückungsplan. Die originale 1. Abbildung zeigt den fertig zusammengebauten Bausatz mit seinen ganzen mit gelieferten Bauteilen. Die weiteren abgebildeten Beispiele und der Schaltplan mit Trafo, Lautsprecher usw. kann Zubehörartikel zeigen, welche nicht mitgeliefert werden !
