12VDC Netzteil 12V 240W 20A 19zoll Netzteil 1,5HE Eingang 230V 16x2A 1x4A

Produktinformationen "12VDC Netzteil 12V 240W 20A 19zoll Netzteil 1,5HE Eingang 230V 16x2A 1x4A"

12Volt 19zoll Netzteil im 1,5HE Rackgehäuse 12VDC 20A 240Watt 16x2A 1x4A Ausgänge über schraubbarem steckbare Kontakte

Geeignet für die sichere Stromversorgung bei Industriellen Automatisierung, Telekommunikation, Netzwerktechnik, Sicherheitstechnik wie Zugangskontrolle, Kameraüberwachung, Einbruchmeldesysteme, Alarmanlagen usw. Durch seinen Kaltgeräteanschluss hinten sowie die Status LEDs und Power Schalter auf der Rückseite eignet es sich perfekt zum Einbau in jedes 19zoll Schrank oder Rack. Trotz seiner Leistung hat es lediglich eine Höhe von 1,5HE

Technische Daten:

  • 19zoll Stromversorgung mit 17x 12Volt DC Ausgängen
  • 24/7 tauglich Industrienstandard
  • Hauptschalter und Poweranzeige je Kanal und LED-Spannungs- Stromanzeige
  • Integrierter Lüfter seitlich strömend
  • Ausgangsspannung 12Volt DC Gleichspannung stabilisiert
  • Ausgangsspannung nachjustierbar über internes 10-Gang Poti im Bereich: 10,2...15,0Volt DC
  • Belastbarkeit Ausgangsleistung Gesamtleistung max 20A bei 12V
  • somit max. 16x Ausgangsleistung pro Kanal: 12V DC je 1,25A oder unterschiedliche Leistung bis max 2A
  • Gestellte Leistung: 240W

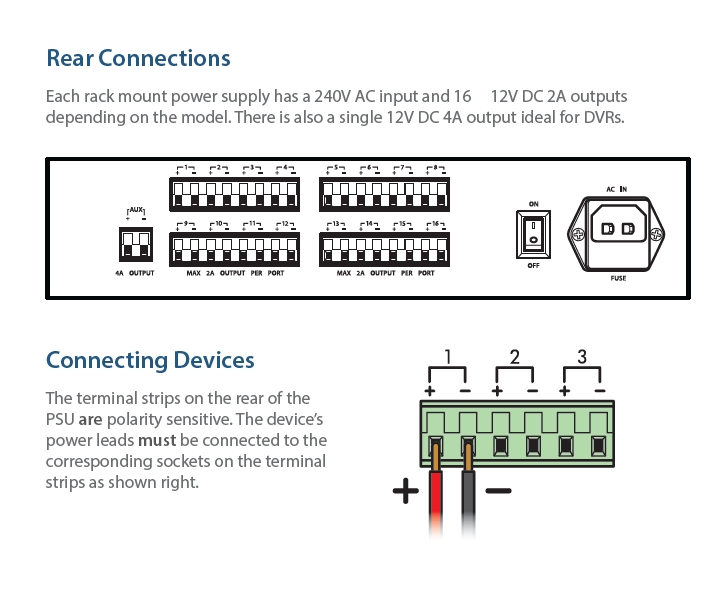

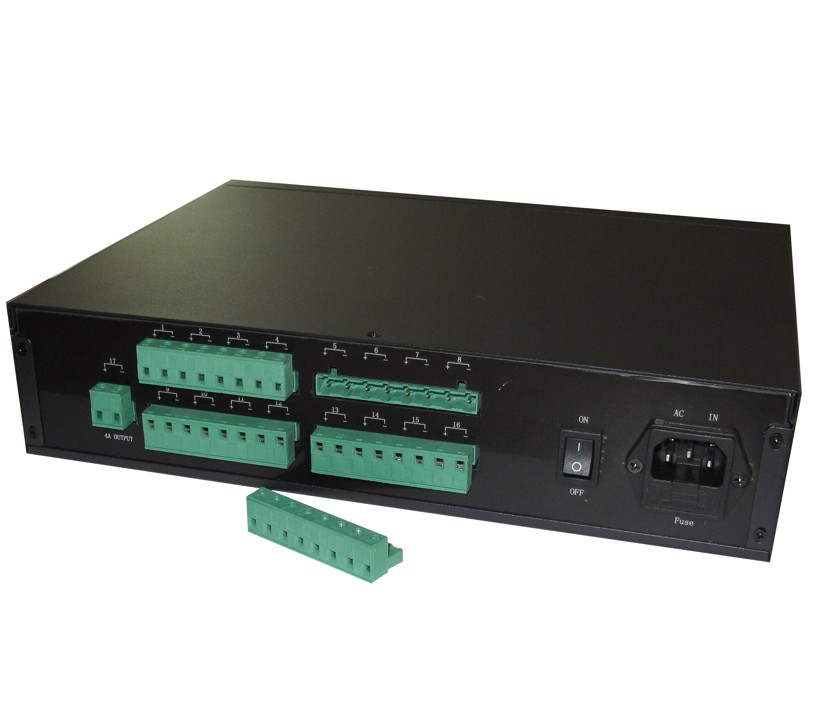

  • 17 Schraubanschlüsse ( steckbar ) an der Rückseite
  •     Ausgänge: 16 x 12VDC je 2A PTC gesichert und 1x 12VDC max 4A ebenso PTC gesichert ( stellt sich selber zurück )
  •     Für jeden Ausgang gibt es Frontseitig eine grüne Status-LED zur Kontrolle
  • LED-Anzeige für Spannung und Strom über integrierten Messshunt
  • integriertes Schaltnetzteil mit max. 240 W Gesamtleistung ( 12V DC / 20A )
  • Netzteil Abmessungen intern: L: 215mm / B: 115mm / Höhe: 50mm
  • Für den 24/7 Dauerbetrieb ausgelegt.
  • Zwei integrierte 12VDC Lüfter  je 50x50x10mm
  • Dauerkurzschlußfest und Überlast-PTC-Thermosicherung pro Kanal
  • Eingang über Kalgerätebuchse auf der Rückseite mit integr. austauschbaren 5x20mm Sicherung
  • Integrierter Netzschalter ( Wippschalter ) auf der Rückseite Ein-Aus
  • Eingang/Spannungsversorgung 230VAC ( 100-240VAC 50/60Hz )
  • Schwarzes Metallgehäuse inkl. 19zoll Befestigungswinkel für den Einbau in 19zoll Racks aller Art
  • Abmessungen Korpus only: B: 300mm / T: 240mm / H: 66mm / Breite mit 19toll Bef. 484mm
  • 19zoll Metallgehäuse 1,5HE inkl. 19zoll Befestigungslaschen
  • Schutzart, Schutzklasse: ensprechend 60065 und 6006950 IP40 Klasse-B
  • Störemmision: entsprechend EN50081-1, EN50022 Klasse-B
  • Störfestigkeit: entsprechend EN50082-2 , IEC801
  • HF-Strahlung: EN50081+82
  • Betriebstemperatur -10°C bis +45°C
  • Gewicht 2,8kg

Lieferung: Inkl. Netzkabel, 19zoll Befohren, Schrauben und Anleitung

Zusatzinfo folgende Versionen sind erhältlich:

  • Nr.: 93-500-00420 = 19zoll Netzteil 12Volt DC 10A  = 120Watt Bauhöhe = 2HE
  • Nr.: 93-500-00550 = 19zoll Netzteil 12Volt DC 20A  = 240Watt Bauhöhe = 1,5HE
  • Nr.: 93-500-00430 = 19zoll Netzteil 12Volt DC 30A = 360Watt Bauhöhe = 2HE
  • Nr.: 93-500-00400 = 19zoll Netzteil 24Volt AC 20A = 480Watt Bauhöhe = 2HE
