7,95 € * 9,95 € * (20,1% gespart)
inkl. MwSt. zzgl. Versandkosten
Sofort versandfertig, Lieferzeit 1-3 Tage (**)
- Bestell-Nr.: 47-824-00140
Reedkontakt Magnetkontakt Erfassungsbereich bis max 18/28mm Reedkontakt Magnetkontakt... mehr

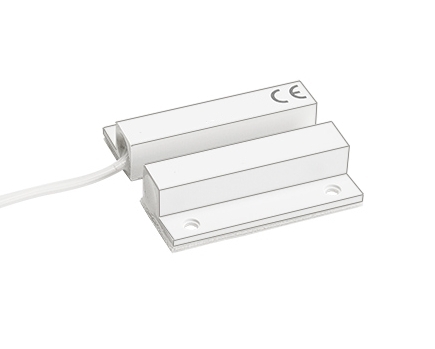

Produktinformationen "Magnetkontakt Reedkontakt Mini Reedschalter 34x14x9mm NO im Auslieferzustand"
Reedkontakt Magnetkontakt Erfassungsbereich bis max 18/28mm
- Reedkontakt Magnetkontakt Erfassungsbereich bis max 18/28mm
- Der Aufbau Reedkontaktmelder ist ein Magnetkontakt mit dem Sie Türen und Fenster absichern.
- Kleiner Aufbau-Magnetkontakt mit vergossenem Reedschalter und Magnet.
- Die Montage erfolgt über Anschrauben oder Ankleben der seitlichen Laschen.
- Der Magnetkontakt kann überall dort angewendet werden, wo Türen, Fenster oder andere
- bewegliche Elemente überwacht werden müssen, z.B. zum Schutz oder als Zutrittskontrolle zu bestimmten Räumen, Anlagen oder in Automatiksystemen etc.
- Typische-Anwendungen an Fenster, Türen, Sicherheitstechnik, Haushaltsgeräte, Industrieanwendungen z.B. pneumatische oder hydraulische Stellantriebspositionsanzeige usw.
Technische Daten:

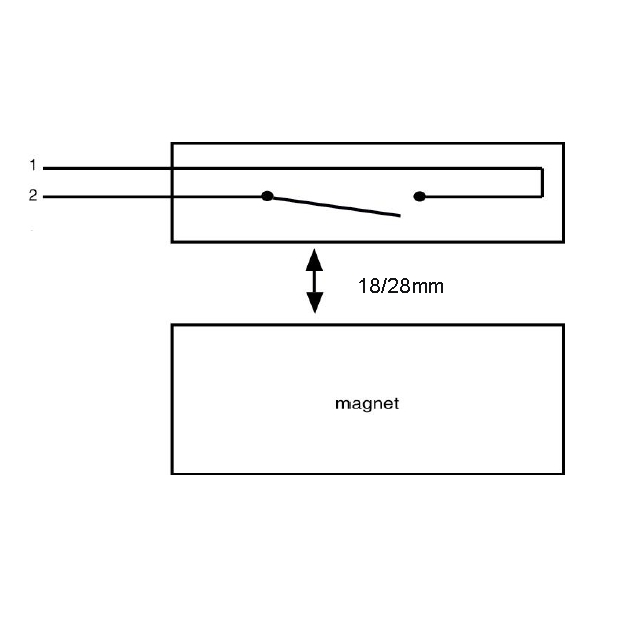

- 2x Litzenanschlüsse mit 300mm Kabel ( Plan siehe auch weitere Bilder )

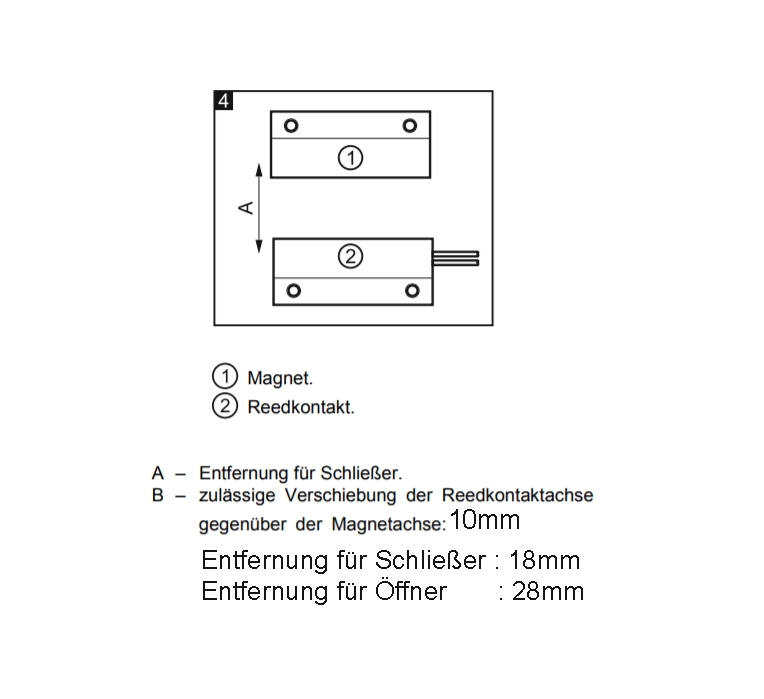

- Schaltabstand bis 28mm ( Betriebslücke )
- Schaltabstand 18mm beim Schließen / 28mm beim Öffnen
- Herstellerangabe = NO = Normal Open Kontakt ...... Kontakt ohne Magnetmontage .... wenn aber der Magnet nah dran ist Kontakt geschlossen dann ist das ein NC-Kontakt
- Auszugehen ist ja immer davon das ein Fenster oder eine Tür meistens geschlossen ist ; dann ist also der Magnet und der Reedkontakt sehr nah zusammen !
- dann ist der Kontakt somit geschlossen ( Normal-Close = NC ) ; also Ruhestrom überwachbar
- wenn dann das Fenster oder die Tür geöffnet wird - öffnet bzw. unterbricht der Kontakt somit Öffnerkontakt
- **** Wir geben das so an von der Logik ... damit ein besseres Verständnis in der Endmontate besteht .. wie es numal in den meisten Fällen ist ****
- Unsere Meinung zum besseren Verständnis ist der verbaute Zustand an einen üblich geschlosenen Fenster ... Türe ist... dann :
- Funktion = NC = Normal Close ( Wenn Magnet nah dran ist ist Schalter geschlossen ... somit ist das Fenster dann auch üblicherweiße geschlossen )
- Funktion = ( Wenn Magnet weg ist ist der Schalter geöffnet .... somit ist das Fenster dann geöffnet )
- Kontakt : Ruthenium (Kontaktmaterial )
- Belastbarkeit: typisch bis 20-30mA ( AC/DC )
- Belastbarkeit maximal bis 30V DC
- Magnet: Alnico
- Farbe: Weiss Reinweiss
- Temperaturbereich: -20°C - +55°C
- Zertifizierung EN50130-5 Grade-2 / Class II

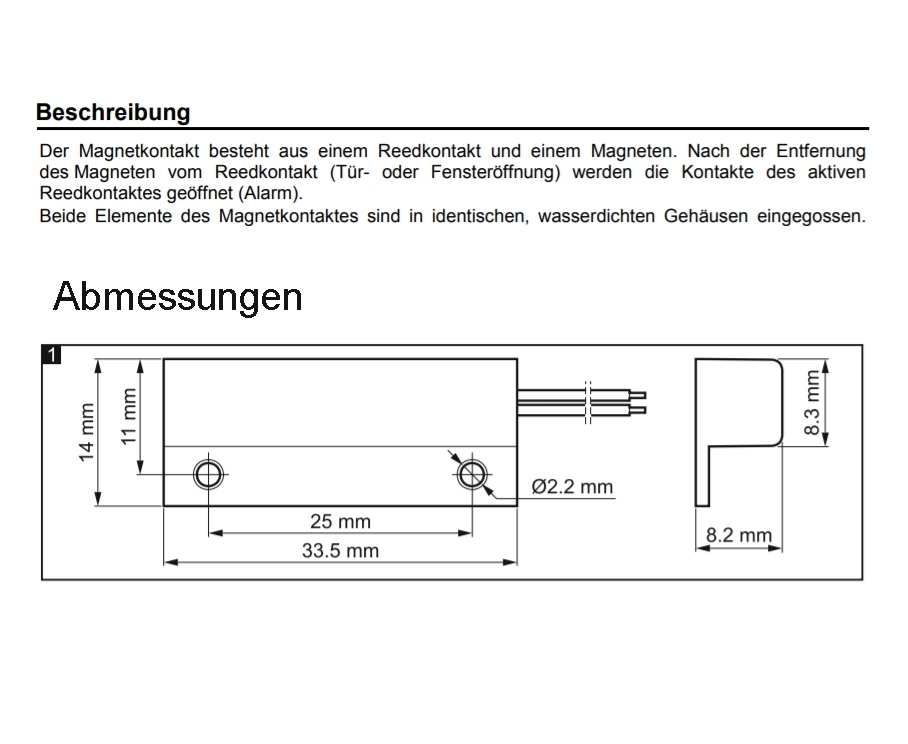

- Abmessungen siehe auch Zeichnung weitere Bilder
- Abmessungen L: 34mm B: /14mm H: 9mm ( Magnet + Kontakt identisch )
- Bohrung Senkkopf mit Durchmesser: 2,2mm
- Befestigungslochabstand: 25,0mm ( Mitte-Mitte )
- Befestigungsart: schrauben oder kleben ( Klebepad auf Rückseite )
Lieferung : 1xMagnet und 1xReedkontakt
Alternativ gibt es da noch ein Produkt mit einem Wechslerkontakt ...... für den Fall das Sie derzeit noch nicht wissen wie Sie den Reedkontakt einsetzen wollen oder müßen ...
- Art-Nr 47-824-00095 oder 47-824-00008 = Magnetkontakt Reedkontakt NO-NC mit Wechslerkontakt Reedschalter Weiss 23x14mm ( Magnet Optional )
